Асинхронный двигатель АИР80В2 2.2 кВт

Асинхронный двигатель АИР80В2 2.2 кВт
Асинхронный двигатель АИР80В2 2.2 кВт
5529 руб. / шт
Кол-во:
Избранное
Сравнить

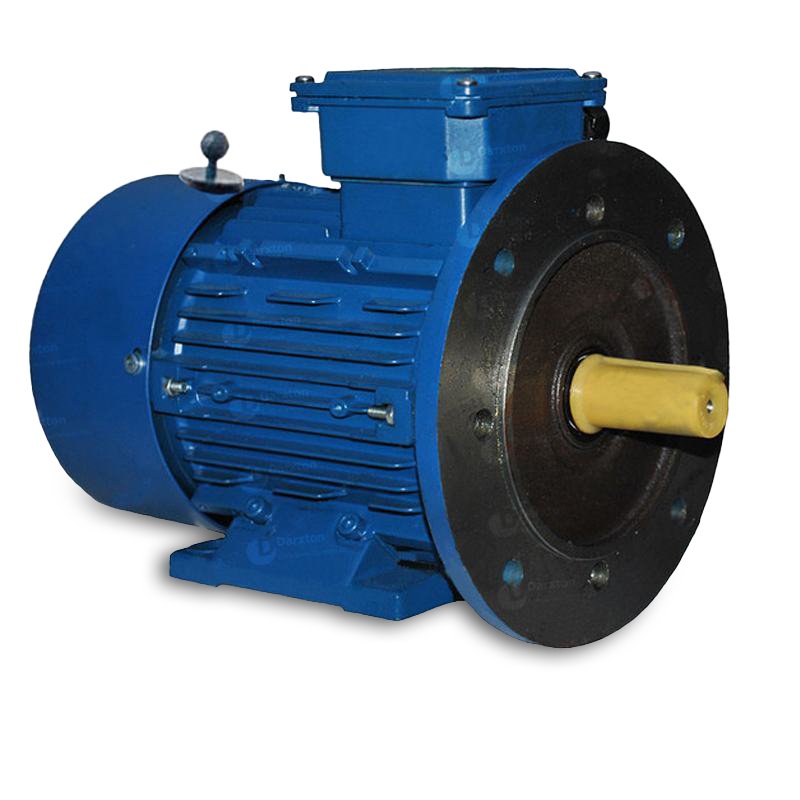

Общепромышленный асинхронный трехфазный двигатель АИР80В2 2.2 кВт

Общепромышленный асинхронный трехфазный двигатель серии АИР, с короткозамкнутым ротором. В станках с ЧПУ часто используется как двигатель привода шпинделя, осей подач, вентиляторов, столов, подъемных устройств. С датчиком обратной связи может быть использован для нарезания резьбы. Применяются практически во всех отраслях промышленности и сельского хозяйства. Напряжение 220/380В (шесть клемм в коробке выводов). Режим работы - продолжительный, S1. Привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000. Исполнение IM2081(фланец и лапки).
  • Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПараметрЗначение
Тип двигателя3-фазный асинхронный
Мощность2.2 кВт
Исполнение2081 (лапы+фланец)
Число полюсов(пар)2 (1)
Скорость
2880 об/мин
Скорость ном.3000 об/мин
Частота50 Гц
Ток (при 380 В)4.6 А
Напряжение, U~220/380 В
КПД83%
Перегрузочная способность по току5
Момент инерции ротора0,0018 кгм2

Доп. сведения:

  • ? привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
  • ? степень защиты IP54
  • ? изоляция класса нагревостойкости F по ГОСТ 8865-93;
  • ? исполнение электродвигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM2181, IM2182, IM3081, IM3082, IM3681, IM3682 по ГОСТ 2479-79;
  • ? климатическое исполнение У3; Т2 по ГОСТ 15150-69;
  • ? номинальный режим работы S1 по ГОСТ 183-74;
  • ? допустимое значение вибрации двигателей – 1,12мм/с по ГОСТ20815-93.

Эл.двиг. АИР80В2 (2,5*3000) 2081 ПЭ. Схематический чертеж.

Модель
L30 h31
d30
d24
b10
b11
L11L31 d1
L1 b1 h5h1h d10 d20 d25 L20 d22
АИР63В22501801401601001241024014305165635.81301103.510
АИР71А2 295
205
155
200
112
155
120 45
19
406 21.5671 7 165 130 3.5 10
АИР71В2 295 205
155
200
112
155
120 45
19 406 21.5671 7 165 130 3.5 12
АИР80В2320230176200125160155502250624.5680101651303.512
АИР80В4320230176200125160155502250624.5680101651303.512
АИР80МА2320230176200125160131502250624.5680101651303.512
АИР90L238024518525014017617056245082779010215180415
