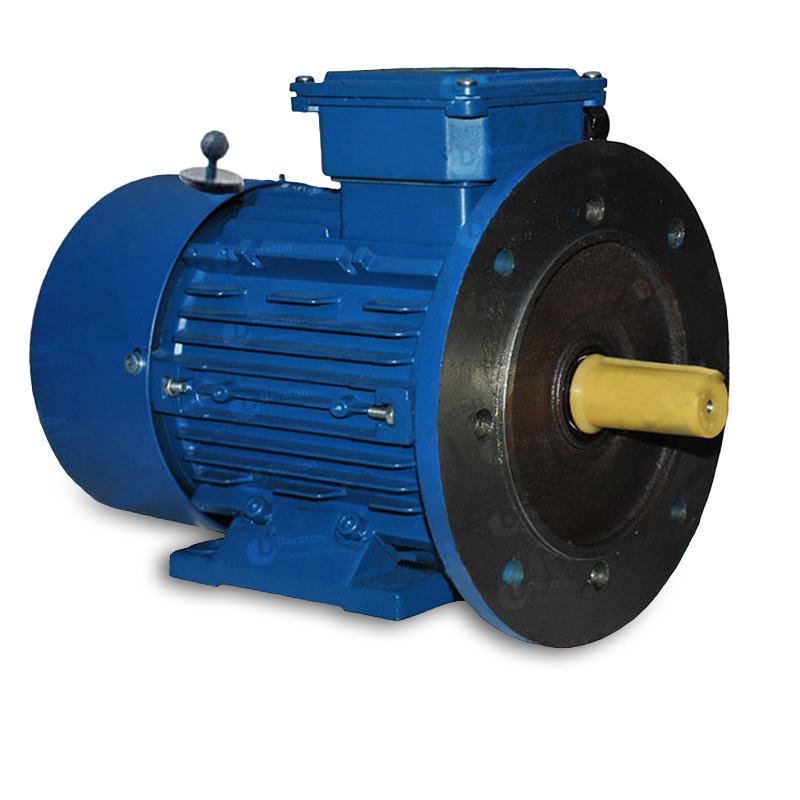

Общепромышленный асинхронный трехфазный двигатель серии АИР, с короткозамкнутым ротором. В станках с ЧПУ часто используется как двигатель привода шпинделя, осей подач, вентиляторов, столов, подъемных устройств. С датчиком обратной связи может быть использован для нарезания резьбы. Применяются практически во всех отраслях промышленности и сельского хозяйства. Напряжение 220/380В (шесть клемм в коробке выводов). Режим работы - продолжительный, S1. Привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000. Исполнение IM2081(фланец и лапки).

Рейтинг

0 отзывов

Отзывы
Технические характеристики

ОТЗЫВЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Тип двигателя	3-фазный асинхронный
Мощность	1.1 кВт
Исполнение	2081 (лапы+фланец)
Число полюсов(пар)	2 (1)
Скорость	2810 об/мин
Скорость ном.	3000 об/мин
Частота	50 Гц
Ток (при 380 В)	2.6 А
Напряжение, U	~220/380 В
КПД	79%
Перегрузочная способность по току	5
Момент инерции ротора	0,0011 кгм2

Доп. сведения:

? привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
? степень защиты IP54
? изоляция класса нагревостойкости F по ГОСТ 8865-93;
? исполнение электродвигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM2181, IM2182, IM3081, IM3082, IM3681, IM3682 по ГОСТ 2479-79;
? климатическое исполнение У3; Т2 по ГОСТ 15150-69;
? номинальный режим работы S1 по ГОСТ 183-74;
? допустимое значение вибрации двигателей – 1,12мм/с по ГОСТ20815-93.

Электродвигатель АИР71В2. Схематический чертеж.

Модель	L30	h31	d30	d24	b10	b11	L11	L31	d1	L1	b1	h5	h1	h	d10	d20	d25	L20	d22
АИР63В2	250	180	140	160	100	124	102	40	14	30	5	16	5	63	5.8	130	110	3.5	10
АИР71А2	295	205	155	200	112	155	120	45	19	40	6	21.5	6	71	7	165	130	3.5	10
АИР71В2	295	205	155	200	112	155	120	45	19	40	6	21.5	6	71	7	165	130	3.5	12
АИР80В2	320	230	176	200	125	160	155	50	22	50	6	24.5	6	80	10	165	130	3.5	12
АИР80В4	320	230	176	200	125	160	155	50	22	50	6	24.5	6	80	10	165	130	3.5	12
АИР80МА2	320	230	176	200	125	160	131	50	22	50	6	24.5	6	80	10	165	130	3.5	12
АИР90L2	380	245	185	250	140	176	170	56	24	50	8	27	7	90	10	215	180	4	15

Технические характеристики

Параметр	Значение
Тип двигателя	3-фазный асинхронный
Мощность	1.1 кВт
Исполнение	2081 (лапы+фланец)
Число полюсов(пар)	2 (1)
Скорость	2810 об/мин
Скорость ном.	3000 об/мин
Частота	50 Гц
Ток (при 380 В)	2.6 А
Напряжение, U	~220/380 В
КПД	79%
Перегрузочная способность по току	5
Момент инерции ротора	0,0011 кгм2

Доп. сведения:

? привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
? степень защиты IP54
? изоляция класса нагревостойкости F по ГОСТ 8865-93;
? исполнение электродвигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM2181, IM2182, IM3081, IM3082, IM3681, IM3682 по ГОСТ 2479-79;
? климатическое исполнение У3; Т2 по ГОСТ 15150-69;
? номинальный режим работы S1 по ГОСТ 183-74;
? допустимое значение вибрации двигателей – 1,12мм/с по ГОСТ20815-93.

Электродвигатель АИР71В2. Схематический чертеж.

Модель	L30	h31	d30	d24	b10	b11	L11	L31	d1	L1	b1	h5	h1	h	d10	d20	d25	L20	d22
АИР63В2	250	180	140	160	100	124	102	40	14	30	5	16	5	63	5.8	130	110	3.5	10
АИР71А2	295	205	155	200	112	155	120	45	19	40	6	21.5	6	71	7	165	130	3.5	10
АИР71В2	295	205	155	200	112	155	120	45	19	40	6	21.5	6	71	7	165	130	3.5	12
АИР80В2	320	230	176	200	125	160	155	50	22	50	6	24.5	6	80	10	165	130	3.5	12
АИР80В4	320	230	176	200	125	160	155	50	22	50	6	24.5	6	80	10	165	130	3.5	12
АИР80МА2	320	230	176	200	125	160	131	50	22	50	6	24.5	6	80	10	165	130	3.5	12
АИР90L2	380	245	185	250	140	176	170	56	24	50	8	27	7	90	10	215	180	4	15
