работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30DXB56 - плата коммутации
DXB56 - плата коммутации Копировать информацию о товаре в буфер
Плата интерфейсная DXB56, Осей 4, Питание внешний источник: от 15 до 32 B
USB: 5 B, Входов 5, Выходов 12
Наличие: есть (обновл. 08.11.2025)

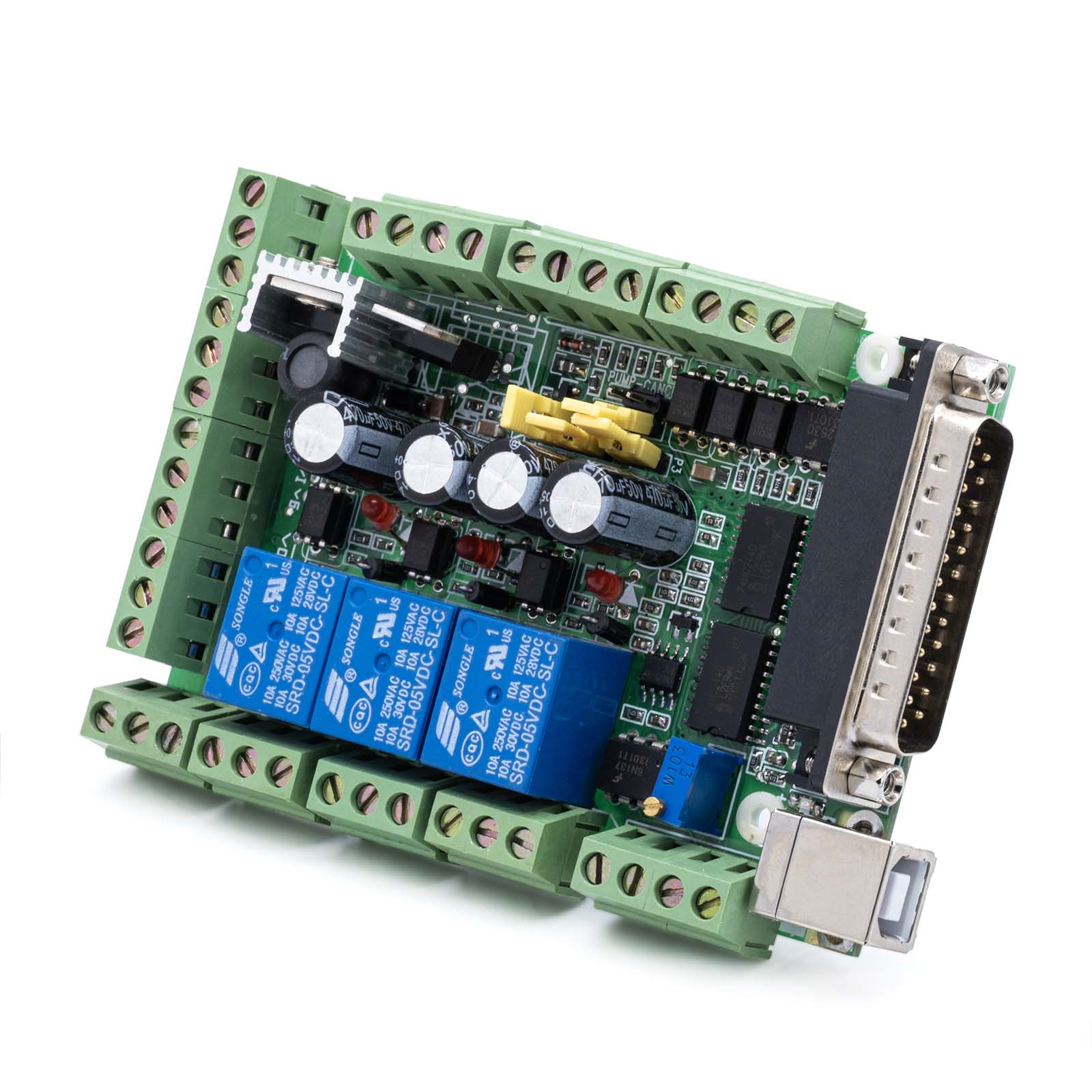

Плата интерфейсная DXB56
DXB-56 - плата коммутации управляющих сигналов для станка с ЧПУ. Устройство предназначено для подключения приводов станка к LPT-порту ПК под управлением Mach3 или аналогичному программно-аппаратному обеспечению, работающему по протоколу STEP/DIR.Функциональные особенности:
- Подключение 4 осей;
- Все сигналы буферизированы;
- 5 входов для подключения кнопок и датчиков;
- 12 выходов для расширения функционала;
- 3 силовых реле для подключения нагрузки (ток до 10 ампер);
- Выход ШИМ 2.5 килогерц;
- Аналоговый выход от 0 до 10 вольт для управления шпинделем;
- Разъем DB25M для подключения к LPT-порту ПК;
- Разъем USB type B питания дополнительного источника 5V для управляющих сигналов.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Напряжение питание | внешний источник: от 15 до 32 B USB: 5 B |
| Рабочий ток | 10 A |
| Режим управления | STEP/DIR |
| Интерфейсы подключения | LPT |
| Количество осей | 4 |
| Количество входов | 5 |
| Количество выходов | 12 |
| Выход | аналоговый (от 0 до 10 В) |
| Рабочая температура | от 0 до +50°С |
