работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30BT50-SCA32-135L - оправка для дисковых фрез
BT50-SCA32-135L - оправка для дисковых фрез Копировать информацию о товаре в буфер
Оправка BT50 для зажима дисковой фрезы с отверстием 32 мм. Общая длина 298.8 мм мм, рабочая 135 мм. Биение не более 0.005 мм.
Наличие: есть (обновл. 28.12.2024)
(0)
отзывов: 0
Расст. до плоскости резания
298.8 мм
Конус
BT50
⌀ отв.фрезы
32 мм
Рабочий вылет
135 мм
Все характеристики
Крепление дисковой фрезы 32 мм в конус BT50

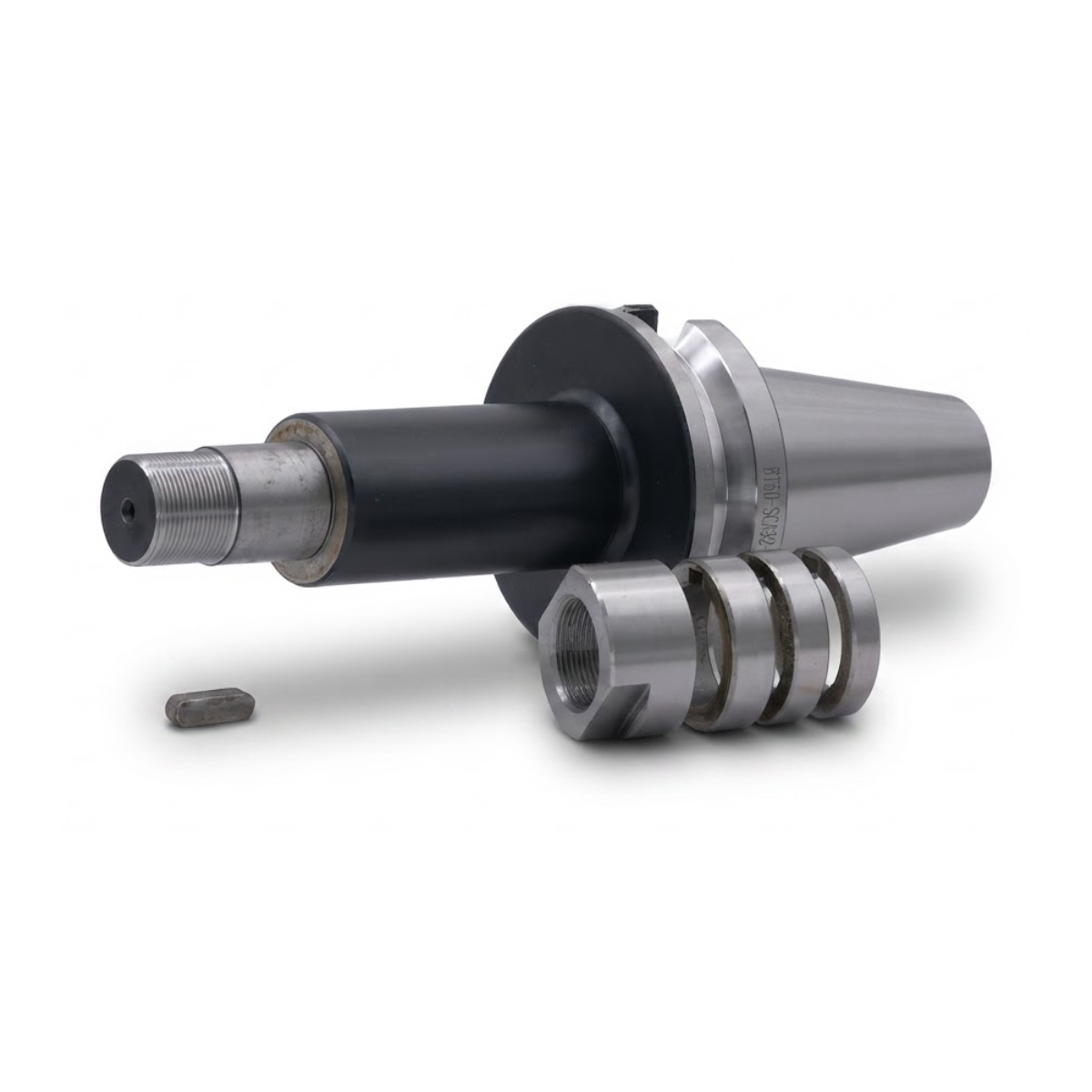

Оправка BT50 для зажима дисковой фрезы с отверстием 32 мм.Крепление представляет собой шлифованный вал со шпонкой, на который насаживается дисковая фреза со шпоночным пазом(фиксируемая с двух сторон входящими в комплект кольцами-проставками высотой 5, 10 и 15 мм), и зажимается концевой гайкой.
Общая длина 298.8 мм мм, рабочая 135 мм. Биение не более 0.005 мм.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Конус | BT50 |
| Общая длина | 298.8 мм |
| Рабочая длина | 135 мм |
| Диаметр посадочный | 32 мм |
| Материал | сталь 38ХМ |
| Биение | не более 0.005 мм |
Чертежи
свернуть
| Модель | Конус | L | L1 | L2 | L3 | L4 | L5 | d1 | d2 | H | K | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT30-SCA10-60L | BT30 | 150.4 мм | 60 мм | 12 | 30 | 22 | 38 | 10 мм | 18 | - | - | M8x1.25 |
| BT30-SCA16-60L | BT30 | 154.4 мм | 60 мм | 16 | 30 | 22 | 38 | 16 мм | 26 | 17,7 | 4 | M14x1.5 |
| BT30-SCA22-60L | BT30 | 160.4 мм | 60 мм | 22 | 30 | 22 | 38 | 22 мм | 34 | 24,3 | 6 | M20x1.5 |
| BT30-SCA22-75L | BT30 | 175.4 мм | 75 мм | 22 | 30 | 22 | 53 | 22 мм | 34 | 24,3 | 6 | M20x1.5 |
| BT40-SCA16-60L | BT40 | 171.4 мм | 60 мм | 16 | 30 | 27 | 33 | 16 мм | 26 | 17,7 | 4 | M14x1.5 |
| BT40-SCA22-75L | BT40 | 192.4 мм | 75 мм | 22 | 30 | 27 | 48 | 22 мм | 34 | 24,3 | 6 | M20x1.5 |
| BT40-SCA22-90L | BT40 | 207.4 мм | 90 мм | 22 | 30 | 27 | 63 | 22 мм | 34 | 24,3 | 6 | M20x1.5 |
| BT40-SCA27-75L | BT40 | 198.4 мм | 75 мм | 28 | 30 | 27 | 48 | 27 мм | 41 | 30 | 7 | M24x1.5 |
| BT40-SCA27-90L | BT40 | 213.4 мм | 90 мм | 28 | 30 | 27 | 63 | 27 мм | 41 | 30 | 7 | M24x1.5 |
| BT40-SCA32-90L | BT40 | 217.4 мм | 90 мм | 32 | 30 | 27 | 63 | 32 мм | 47 | 35 | 8 | M30x1.5 |
| BT40-SCA27-120L | BT40 | 243.4 мм | 120 мм | 28 | 30 | 27 | 93 | 27 мм | 41 | 30 | 7 | M24x1.5 |
| BT40-SCA27-150L | BT40 | 273.4 мм | 150 мм | 28 | 30 | 27 | 123 | 27 мм | 41 | 30 | 7 | M24x1.5 |
| BT50-SCA22-135L | BT50 | 288.8 мм | 135 мм | 22 | 30 | 38 | 97 | 22 мм | 34 | 24,3 | 6 | M20x1.5 |
| BT50-SCA27-135L | BT50 | 294.8 мм | 135 мм | 28 | 30 | 38 | 97 | 27 мм | 41 | 30 | 7 | M24x1.5 |
| BT50-SCA27-150L | BT50 | 309.8 мм | 150 мм | 28 | 30 | 38 | 112 | 27 мм | 41 | 30 | 7 | M24x1.5 |
| BT50-SCA32-135L | BT50 | 298.8 мм | 135 мм | 32 | 30 | 38 | 97 | 32 мм | 47 | 35 | 8 | M30x1.5 |
| BT50-SCA40-135L | BT50 | 306.8 мм | 135 мм | 40 | 30 | 38 | 97 | 40 мм | 55 | 43,7 | 10 | M36x2 |
| BT50-SCA50-135L | BT50 | 306.8 мм | 135 мм | 50 | 30 | 38 | 97 | 50 мм | 65 | 53 | 12 | M45x2 |
