работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30BT50-MTB5-120 - оправка с конусом Морзе

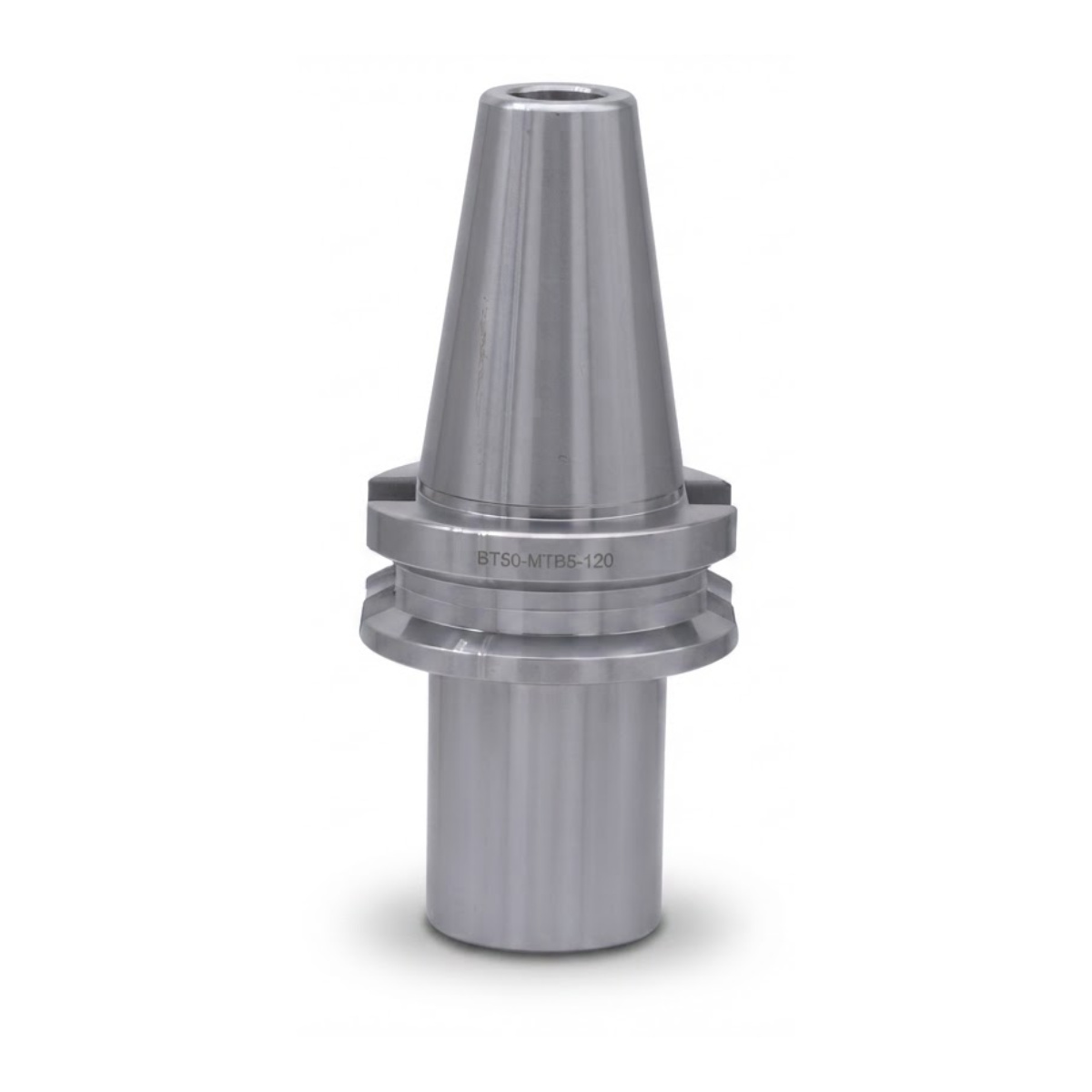

BT50-MTB5-120 - оправка с конусом Морзе Копировать информацию о товаре в буфер
Устанавливается на станке в конус BT50, на выходе конус морзе КМ5 тип B (с винтом). Общая длина 221.8 мм, Рабочая длина 120. Биение не более ≤0.003 мм.
Наличие: есть (обновл. 21.08.2025)
Оправка для фиксации инструмента с конусом Морзе
Оправка фрезерная для закрепления инструментов с хвостовиком конус Морзе №5 и тяговым усилием согласно DIN228-1 B. Выход от шпинделя 120 мм, биение ~ 0,005 мм. Патрон используется в основном для крепления фрез с КМ. В отличие от оснастки с выколоткой, инструмент с конусом Морзе фиксируется в патроне BT-MTB специальным винтом на резьбу. Винт идет в комплектеТехнические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Конус станка | BT50 |
| Выходной конус | КМ5 |
| Тип | B (с винтом) |
| Общая длина | 221.8 мм |
| Рабочая длина | 120 |
| Материал | сталь |
| Биение, не более | ≤0.003 мм |
Чертежи
свернуть
| Модель | L | L1 | L2 | D | D1 | Тип исполнения |
|---|---|---|---|---|---|---|
| BT40-MTB1-45 | 110.4 мм | 45 | 20 | 25 мм | 12.065 мм | 1 |
| BT40-MTB2-60 | 125.4 мм | 60 | 35 | 35 мм | 17.780 мм | 1 |
| BT40-MTB3-75 | 140.4 мм | 75 | 50 | 40 мм | 23.825 мм | 1 |
| BT40-MTB4-90 | 155.4 мм | 90 | 65 | 48 мм | 31.267 мм | 1 |
| BT50-MTB2-060 | 161.8 мм | 60 | 20 | 32 мм | 17.780 мм | 1 |
| BT50-MTB3-075 | 171.8 мм | 70 | 35 | 40 мм | 23.825 мм | 1 |
| BT50-MTB4-090 | 191.8 мм | 90 | 50 | 48 мм | 31.267 мм | 1 |
| BT50-MTB5-120 | 221.8 мм | 120 | 80 | 63 мм | 44.399 мм | 1 |
| BT50-MTB1-45 | 147 мм | 45 | 7 | 25 мм | 12.065 | 1 |
| BT50-MTB2-60 | 60 | 1 | ||||
| BT50-MTB3-60 | 161.8 | 60 | 40 мм | 23.825 мм | 1 | |
| BT50-MTB4-90 | 90 | 1 | ||||
| BT50-MTB5-105 | 208 мм | 105 | 67 | 68 мм | 44.399 | 1 |
