работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30BT50-MTB3-075 - оправка с конусом Морзе

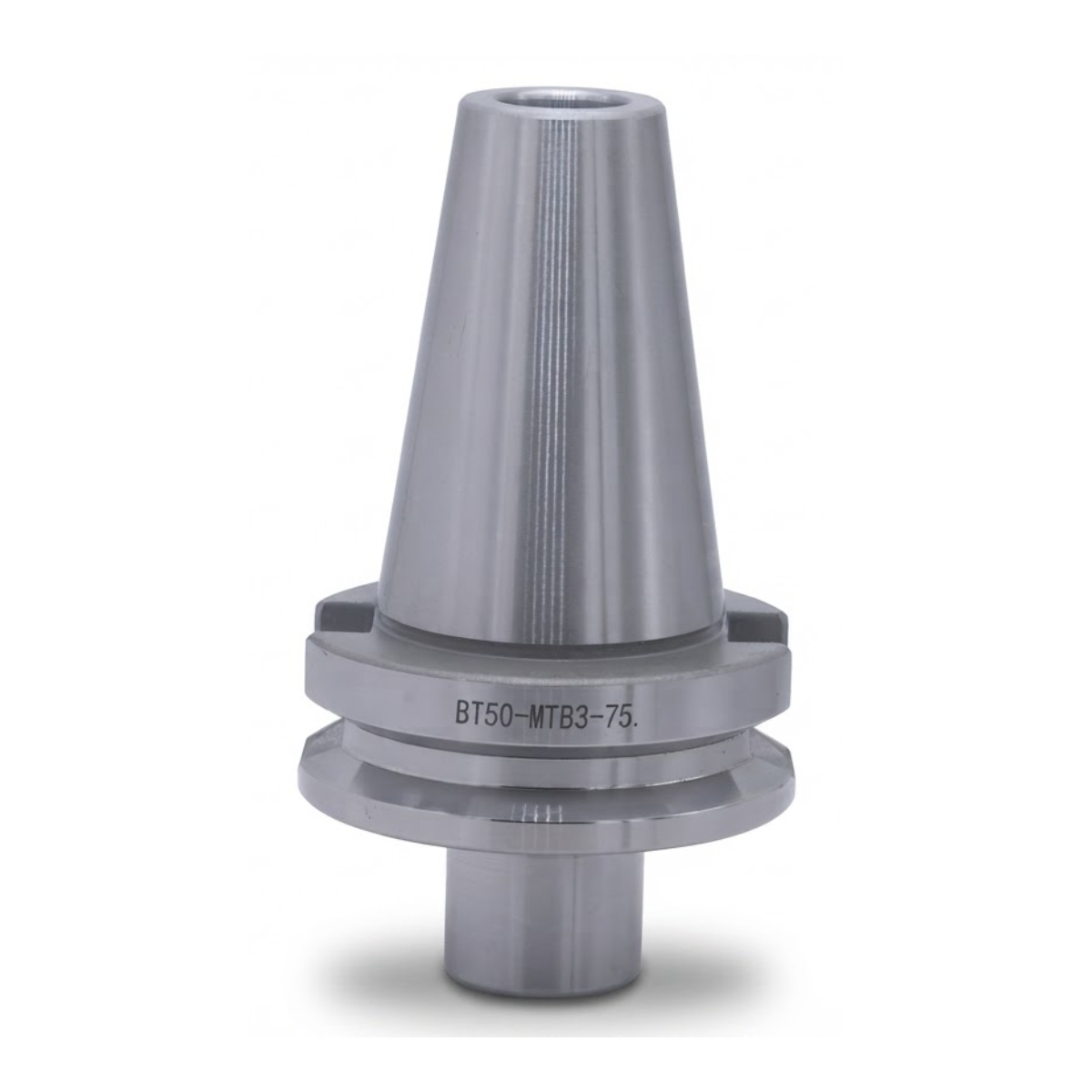

BT50-MTB3-075 - оправка с конусом Морзе Копировать информацию о товаре в буфер
Устанавливается на станке в конус BT50, на выходе конус морзе КМ3 тип B (с винтом). Общая длина 75 мм, Рабочая длина 70. Биение не более ≤0.003 мм.
Наличие: есть (обновл. 14.12.2024)
Оправка для фиксации инструмента с конусом Морзе
Оправка фрезерная с выколоткой конус MAS403 BT для фиксации инструмента с хвостовиком конус Морзе №5. Вылет от шпинделя 105 мм, биение в пределах 0,005 мм. Патрон используется в основном для крепления сверл с КМ. Инструмент в оснастке закрепляется заклиниванием лапки, а заменяется выбиванием специальным клиновидным штифтом через паз патрона. Штифт приобретается отдельно.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Конус станка | BT50 |
| Выходной конус | КМ3 |
| Общая длина | 75 мм |
| Рабочая длина | 70 |
| Материал | сталь |
| Биение, не более | ≤0.003 мм |
Чертежи
свернуть
| Модель | L | L1 | L2 | D | D1 | Тип исполнения |
|---|---|---|---|---|---|---|
| BT40-MTB1-45 | 110.4 мм | 45 | 20 | 25 мм | 12.065 мм | 1 |
| BT40-MTB2-60 | 125.4 мм | 60 | 35 | 35 мм | 17.780 мм | 1 |
| BT40-MTB3-75 | 140.4 мм | 75 | 50 | 40 мм | 23.825 мм | 1 |
| BT40-MTB4-90 | 155.4 мм | 90 | 65 | 48 мм | 31.267 мм | 1 |
| BT50-MTB2-060 | 161.8 мм | 60 | 20 | 32 мм | 17.780 мм | 1 |
| BT50-MTB3-075 | 171.8 мм | 70 | 35 | 40 мм | 23.825 мм | 1 |
| BT50-MTB4-090 | 191.8 мм | 90 | 50 | 48 мм | 31.267 мм | 1 |
| BT50-MTB5-120 | 221.8 мм | 120 | 80 | 63 мм | 44.399 мм | 1 |
