BT40-HBOR63(6-150) - чистовая расточная система Копировать информацию о товаре в буфер
Конус BT40, ⌀ расточки 6-150 мм, глубина расточки до 72 мм, деление шкалы 0.002 мм
Наличие: есть (обновл. 24.10.2025)
Головка расточная для чистовой расточки отверстий с конусом BT40

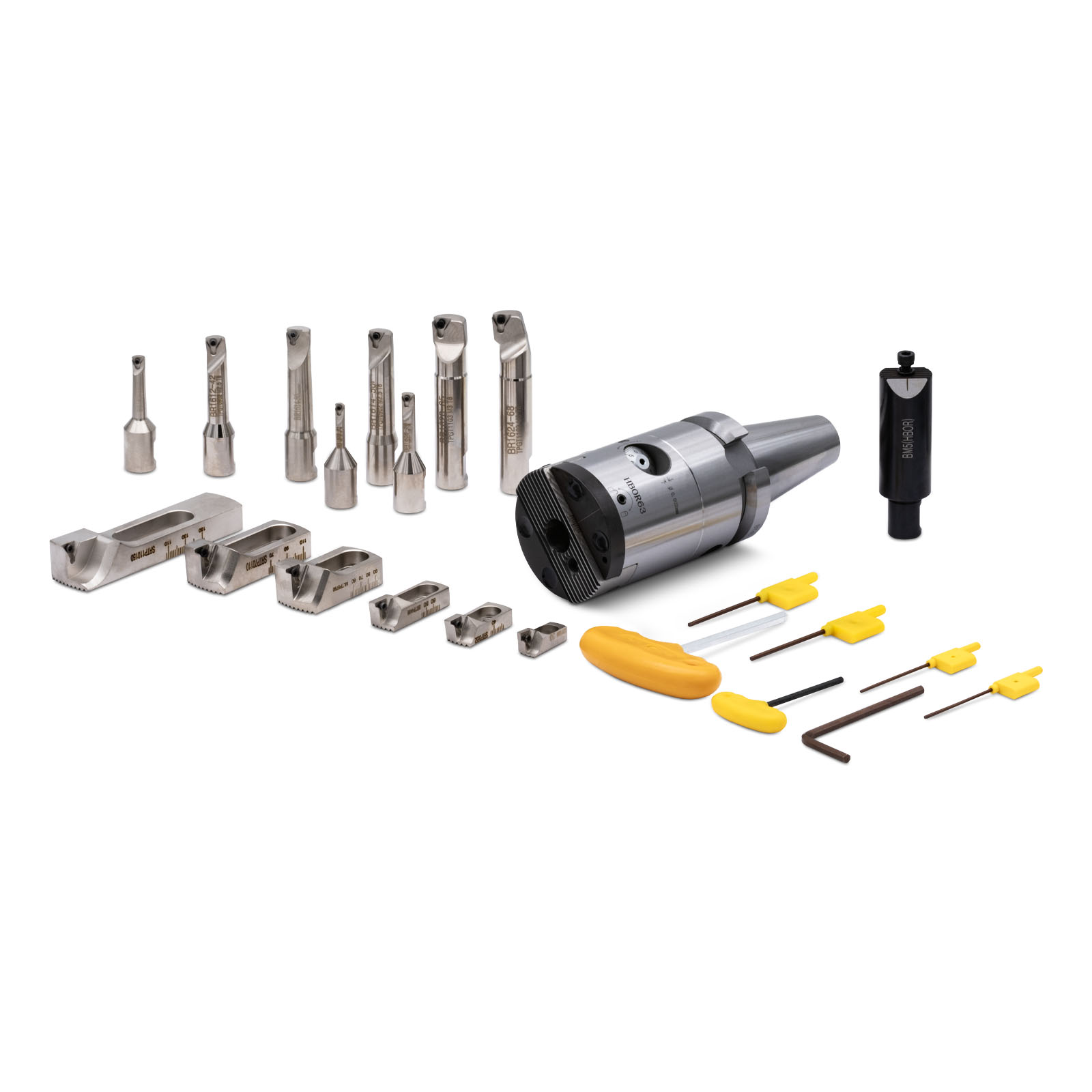

Головка расточная BT40-HBOR63(6-150) - прецизионная расточная система для фрезерных станков. Система предназначена для чистовой расточки отверстий диаметром 6-150 мм широкого спектра материалов. Цена деления шкалы 0.002 мм. Каждое деление крупной шкалы равняется 0.1 мм. Балансировка G 2.5/12000 об/мин- микрометрическую расточную головку HBOR63
- патрон BT40 для установки микрометрической головки в шпиндель
- расточные резцы - 12 шт. (без пластин)
- удлинители BM - 2 шт.
- набор ключей - 7 шт.
- металлический ящик.
Штревель в набор не входит!
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | расточная система |
| Конус | BT40 |
| Балансировка | G 2.5/12000 об/мин |
| Диаметры растачиваемых отверстий | 6-150 мм |
| Диаметр корпуса головки | 63 мм |
| Тип резца | CM, CR, BRM |
| Диамер хвостовика резца | 16 мм |
| Цена деления шкалы | 0.002 мм |
| Глубина расточки | 72 мм |
Чертежи
Державки
| Державка | Диапазон расточки | Глубина расточки | Пластинка | Винт | Hex(ключ) |
|---|---|---|---|---|---|
| BR1606-21 | 6-9 | 21 | WBGT0601..L | SB-1STR-M2 | T6 |
| BR1608-28 | 8-11 | 28 | TBGT0601..L | ||
| BR1610-35 | 10-13 | 35 | |||
| BR1612-42 | 12-15 | 42 | TPGH0902..L | SB-2TR-M2.5 | T8 |
| BR1614-50 | 14-17 | 50 | |||
| BR1616-60 | 16-20 | 60 | |||
| BR1620-65 | 20-24 | 65 | TPGH1103..L | SB-3TR-M3 | |
| BR1624-68 | 24-28 | 68 | |||
| SRTP2938 + BM5 | 29-38 | 70 (10+60) | TPGH0902..L | SB-2TR-M2.5 | |
| SRTP3652 + BM5 | 36-52 | 72 (12+60) | |||
| SRTP4468 + BM5 | 44-68 | ||||
| SRTP5790 + BM8 | 57-90 | 20 | TPGH1103..L | SB-3TR-M3 | |
| SRTP70110 + BM8 | 70-110 | ||||
| SRTP110150 + BM8 | 110-150 |
Дополнительные сведения
Основные характеристики и преимущества:
1. Сверхточная регулировка: Расточная головка оснащена микрометрическим регулятором с двойной шкалой. Одно малое деление соответствует изменению диаметра на 0.002 мм (2 микрона), а большое деление равно 0.1 мм. Это обеспечивает беспрецедентный контроль для обработки. Расточная система серии HBOR спроектирована таким образом, что при регулировке диаметров, в движение приводятся оба элемента одновременно и кассета и передвижной блок. При работе системы в среднем положении вся система отбалансирована. При смещении кассеты в крайнюю точку (при наибольшем диаметре растачивания) смещается центр тяжести, что приводит к появлению вибрации. При этом для обеспечения компенсации дисбаланса (для уравновешивания), блок передвигается в противоположную сторону. Это обеспечивает беспрецедентный контроль для обработки.
2. Широкий диапазон применения: Стандартный расточный диапазон системы составляет от 6 мм до 150 мм. С помощью дополнительных державок серии BM140 диапазон может быть расширен до 280 мм, что делает инструмент невероятно универсальным.
3. Система балансировки: Расточная система серии HBOR спроектирована таким образом, что при регулировке диаметров, в движение приводятся оба элемента одновременно и кассета и передвижной блок. При работе системы в среднем положении вся система отбалансирована. При смещении кассеты в крайнюю точку (при наибольшем диаметре растачивания) смещается центр тяжести, что приводит к появлению вибрации. При этом для обеспечения компенсации дисбаланса (для уравновешивания), блок передвигается в противоположную сторону. Это позволяет поддерживать балансировку на уровне G2.5 при 12 000 об/мин, что критически важно для высокоскоростной обработки без вибраций.
4. Совместимость: Внутренний диаметр расточной головки составляет 16 мм, что позволяет комбинировать ее с широким рядом сменных державок (серии BR, CM и др.) и кассет (серии SRTP) для решения различных задач. Система предлагается с различными типами хвостовиков (BT, SK, HSK), обеспечивая совместимость с большинством современных обрабатывающих центров
Сравнение с другими популярными моделями:
- HBOR63 vs. NBH2084: Обе системы являются прецизионными, однако HBOR63 предлагает более тонкую шаговую регулировку (0.002 мм против 0.005 мм у NBH2084) и уникальную систему динамической балансировки. В то время как NBH2084 часто поставляется в виде готового универсального набора, HBOR63 делают акцент на модульности тонкой чистовой обработке, позволяя более гибко комплектовать систему под конкретные нужды.
Часто задаваемые вопросы:
1. Можно ли использовать эту расточную головку как для черновой, так и для чистовой обработки?
- Нет, это инструмент финишер. Его сила в точности и качестве, а не в силе и стойкости к ударным нагрузкам. Для черновой работы существуют более подходящие и рентабельные инструменты, а HBOR63 следует беречь для заключительного, самого ответственного этапа.
2. Как HBOR63 работает с различными материалами?
- Система предназначена для высокоточной чистовой обработки широкого спектра материалов — от алюминия и чугуна до легированных и нержавеющих сталей. Ключевым моментом является правильный подбор режущих пластин в зависимости от обрабатываемого материала.
3. Совместима ли HBOR63 с моим ЧПУ станком?
- Система HBOR63 производится с различными типами подключения. Модель с хвостовиком BT50 совместима со станками, поддерживающими этот стандарт конуса (MAS403, DIN69871). Также доступны версии с другими распространенными хвостовиками, такими как HSK63, SK40, SK50 и другие.
