200M1 - Монтажная плита для пневмораспределителей Копировать информацию о товаре в буфер
Монтажная плита для пневмораспределителей, Типоразмер 4V2.., Кол-во 1, Резьба 1/4"
Наличие: есть (обновл. 13.12.2024)

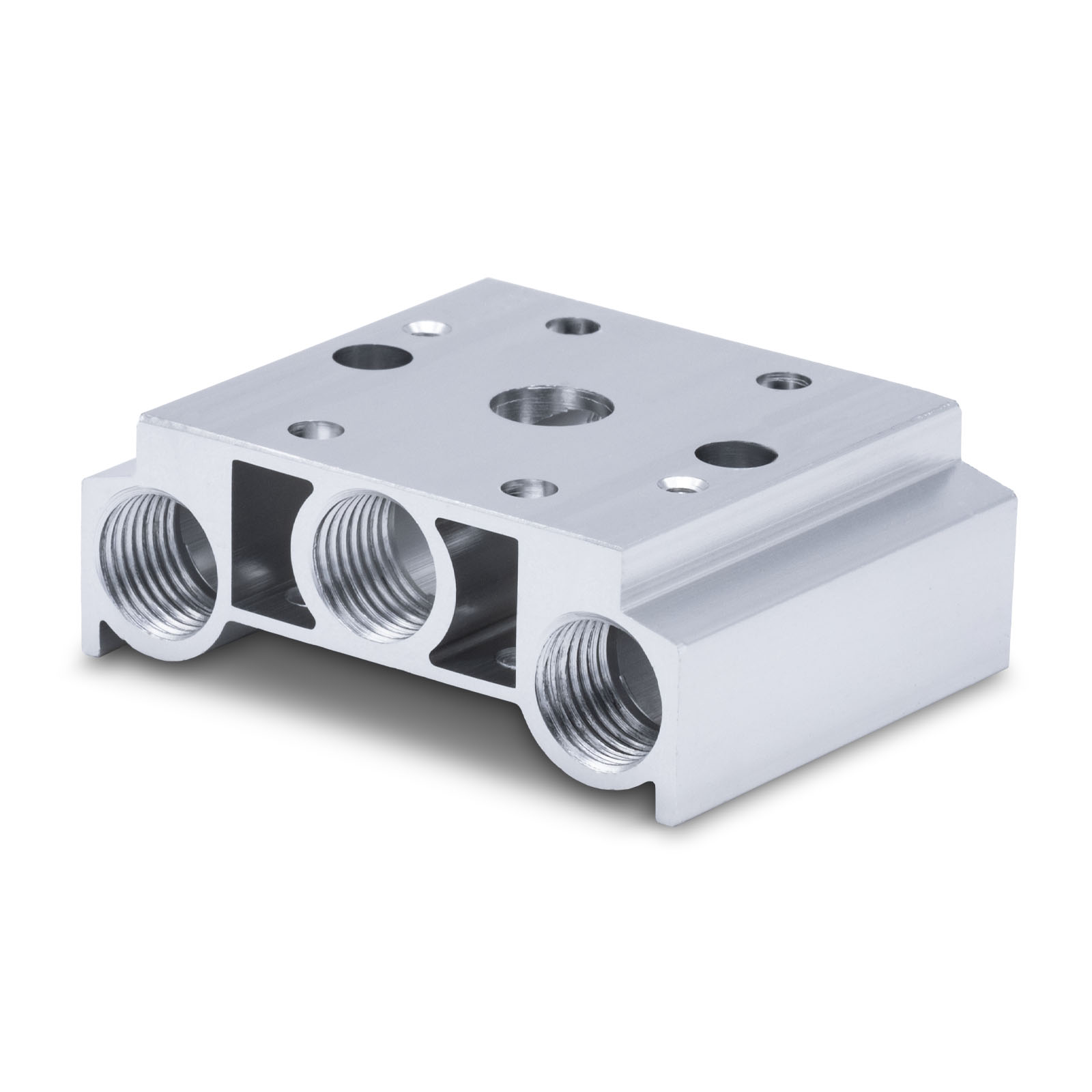

200M1 - Монтажная плита для пневмораспределителей серии 4V2..
Монтажная плита предназначена для надежной, быстрой и компактной установки 1 пневмораспределителей серии 4V2... Пневмораспределители устанавливаются на монтажную плиту через уплотнения и прижимаются к ней винтами. Порты ввода и вывода сжатого воздуха пневмораспределителей объединены в общие коллекторы. Подвод сжатого воздуха и отвод могут производиться как с одной так и с двух сторон. Для плит с большим количеством пневмораспределителей рекомендуется использовать подключение с двух сторон, для плит с малым количеством пневмораспределителей используется одностороннее подключение, а обратная сторона заглушается. Винты для крепления пневмораспределителей и уплотнители поставляются в комплекте.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Совместимые пневмореле | 4V2.. |
| Кол-во мест для пневмораспределителей | 1 |
| Кол-во портов подвода | 3 |
| Резьба портов подвода | 1/4" |
| Материал | дюраль |
| Покрытие | анодирование |
| Длина | 46 мм |
| Ширина | 60 мм |
Чертежи
свернуть
| Модель | A | B | C | D | E | F | G | K | M | N | O | P | R | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200M1 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 46 мм | 34 | 1/4" | 40 | 12 | 8 | 22 |
| 200M2 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 69 мм | 57 | 1/4" | 40 | 12 | 8 | 22 |
| 200M3 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 92 мм | 80 | 1/4" | 40 | 12 | 8 | 22 |
| 200M4 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 115 мм | 103 | 1/4" | 40 | 12 | 8 | 22 |
| 200M5 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 138 мм | 126 | 1/4" | 40 | 12 | 8 | 22 |
| 200M6 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 161 мм | 149 | 1/4" | 40 | 12 | 8 | 22 |
| 200M7 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 184 мм | 172 | 1/4" | 40 | 12 | 8 | 22 |
| 200M8 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 207 мм | 195 | 1/4" | 40 | 12 | 8 | 22 |
| 200M10 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 253 мм | 241 | 1/4" | 40 | 12 | 8 | 22 |
| 200M12 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 299 мм | 287 | 1/4" | 40 | 12 | 8 | 22 |
| 200M16 | 60 мм | 50 | 21 | 4.5 | 22 | 23 | 6 | 391 мм | 379 | 1/4" | 40 | 12 | 8 | 22 |
