работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30100M1 - Монтажная плита для пневмораспределителей
Новинка
100M1 - Монтажная плита для пневмораспределителей Копировать информацию о товаре в буфер
Монтажная плита для пневмораспределителей, Типоразмер 4V1.., Кол-во 1, Резьба 1/4"
Наличие: есть (обновл. 26.12.2024)

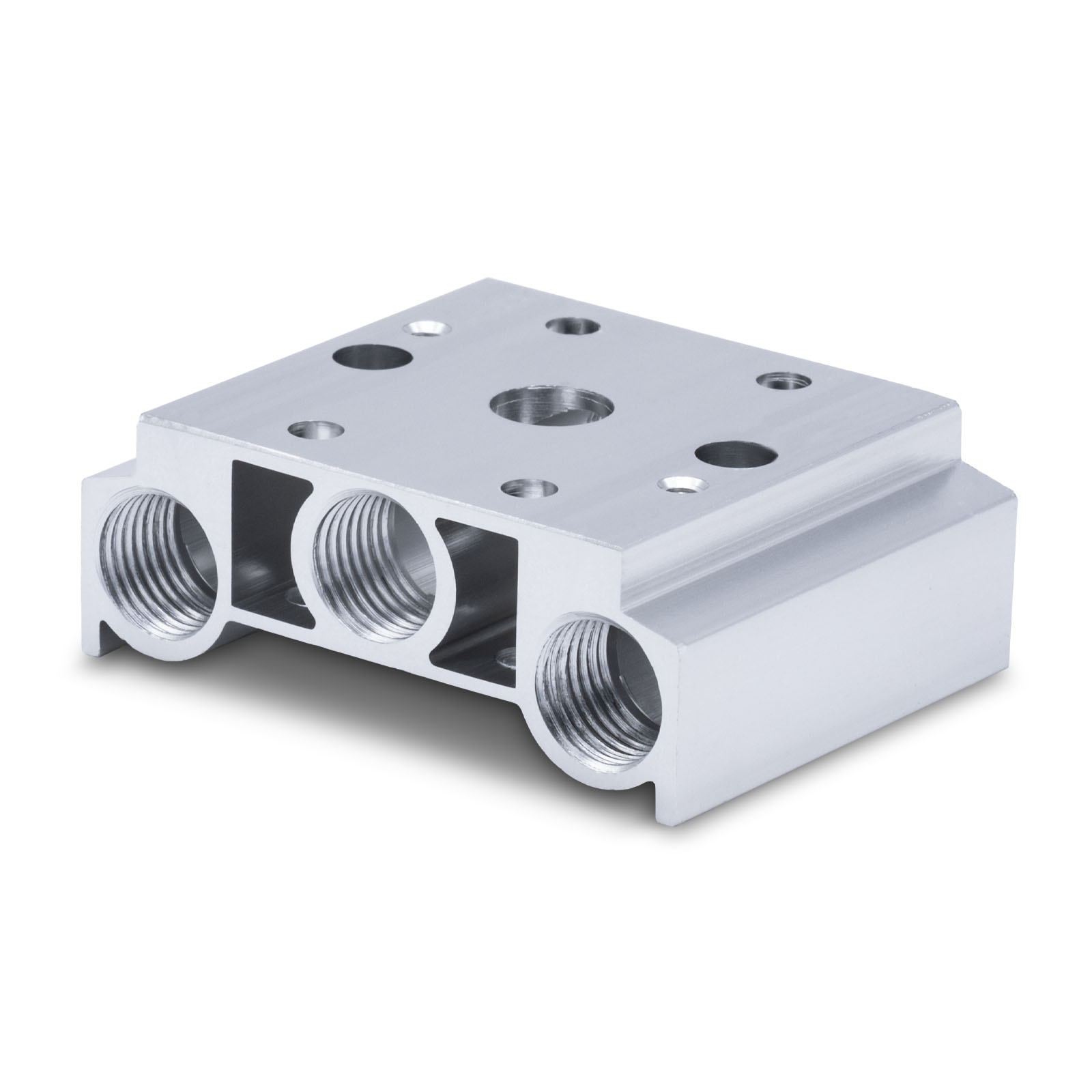

100M1 - Монтажная плита для пневмораспределителей серии 4V1..
Монтажная плита предназначена для надежной, быстрой и компактной установки 1 пневмораспределителей серии 4V1... Пневмораспределители устанавливаются на монтажную плиту через уплотнения и прижимаются к ней винтами. Порты ввода и вывода сжатого воздуха пневмораспределителей объединены в общие коллекторы. Подвод сжатого воздуха и отвод могут производиться как с одной так и с двух сторон. Для плит с большим количеством пневмораспределителей рекомендуется использовать подключение с двух сторон, для плит с малым количеством пневмораспределителей используется одностороннее подключение, а обратная сторона заглушается. Винты для крепления пневмораспределителей и уплотнители поставляются в комплекте.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Совместимые пневмореле | 4V1.. |
| Кол-во мест для пневмораспределителей | 1 |
| Кол-во портов подвода | 3 |
| Резьба портов подвода | 1/4" |
| Материал | дюраль |
| Покрытие | анодирование |
| Длина | 38 мм |
| Ширина | 58 мм |
Чертежи
свернуть
| Модель | A | B | C | D | E | F | G | K | M | N | O | P | R | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100M1 | 58 мм | 43.2 | 20 | 4.5 | 18 | 19 | 5 | 38 мм | 28 | 1/4" | 40 | 30 | 14 | 25.8 |
| 100M2 | 58 мм | 43.2 | 20 | 4.5 | 18 | 19 | 5 | 57 мм | 47 | 1/4" | 40 | 30 | 14 | 25.8 |
| 100M3 | 58 мм | 43.2 | 20 | 4.5 | 18 | 19 | 5 | 76 мм | 66 | 1/4" | 40 | 30 | 14 | 25.8 |
| 100M4 | 58 мм | 43.2 | 20 | 4.5 | 18 | 19 | 5 | 95 мм | 85 | 1/4" | 40 | 30 | 14 | 25.8 |
| 100M5 | 58 мм | 43.2 | 20 | 4.5 | 18 | 19 | 5 | 114 мм | 104 | 1/4" | 40 | 30 | 14 | 25.8 |
| 100M6 | 58 мм | 43.2 | 20 | 4.5 | 18 | 19 | 5 | 133 мм | 123 | 1/4" | 40 | 30 | 14 | 25.8 |
| 100M8 | 58 мм | 43.2 | 20 | 4.5 | 18 | 19 | 5 | 171 мм | 161 | 1/4" | 40 | 30 | 14 | 25.8 |
