работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30RV 22/24-6 - Втулка со шпоночным пазом
RV 22/24-6 - Втулка со шпоночным пазом Копировать информацию о товаре в буфер

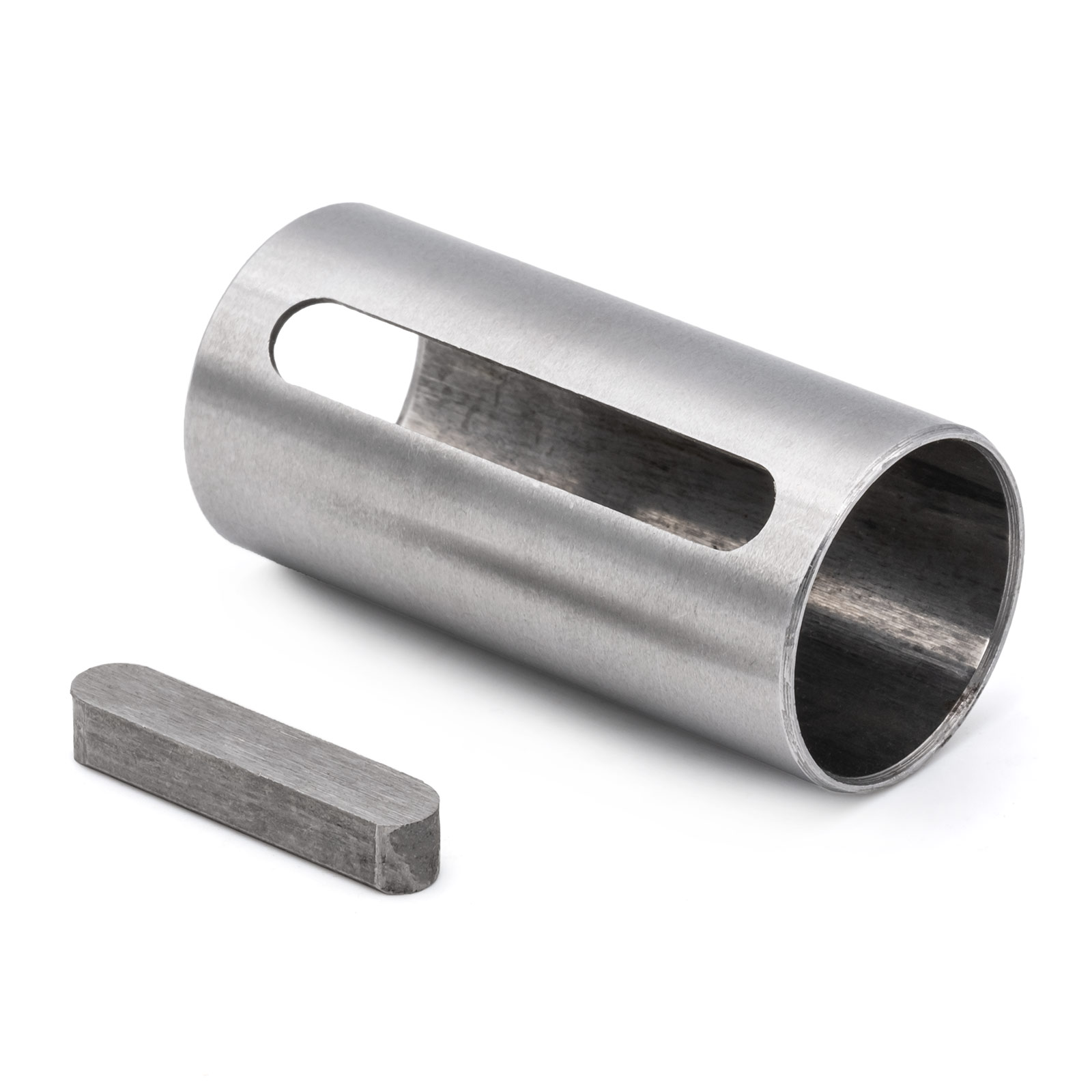

Втулка со шпоночным пазом, для перехода с вала 22 мм на вал 24 мм
Наличие: есть (обновл. 29.11.2024)
RV 22/24-6 - Втулка со шпоночным пазом переходная
Втулка цилиндрическая со шпоночным пазом, для перехода вала в отверстие, превосходящее диаметр вала. Особенно часто применяется для установки шаговых и серводвигателей в планетарные редукторы и другие агрегатыТехнические характеристики
свернуть
Параметр | Значение |
---|---|
Внутренний диаметр | 22 мм |
Внешний диаметр | 24 мм |
Длина втулки | 50 мм |
Кол-во шпонок | 1 |
Типоразмер шпонок | 6x5x28(40) |
Чертежи
свернуть
Модель | D | d | L | Кол-во шпонок | Типоразмер шпонок, bxhxl |
---|---|---|---|---|---|
RV 9/11 | 11 мм | 9 мм | 23 мм | 2 | 4x4x16, 3x3x12 |
RV 9/14 | 14 мм | 9 мм | 30 мм | 2 | 5x5x22, 3x3x12 |
RV 11/14 | 14 мм | 11 мм | 30 мм | 2 | 5x4.5x20(22), 4x4x16 |
RV 14/19 | 19 мм | 14 мм | 40 мм | 2 | 6x5x28, 5x5x20 |
RV 14/24 | 24 мм | 14 мм | 50 мм | 2 | 8x8x32(40), 5x5x22 |
RV 14/24-6 | 22 мм | 19 мм | 50 мм | 1 | 6x5x28(40) |
RV 14/24-8 | 22 мм | 19 мм | 50 мм | 1 | 8x5.5x40 |
RV 19/24 | 24 мм | 19 мм | 50 мм | 2 | 8x5.5x40, 6x6x25 |
RV 19/28 | 28 мм | 19 мм | 60 мм | 2 | 8x7x40, 6x6x25 |
RV 22/24-6 | 24 мм | 22 мм | 50 мм | 1 | 6x5x28(40) |
RV 22/24-8 | 24 мм | 22 мм | 50 мм | 1 | 8x5.5x40 |
RV 22/28 | 28 мм | 22 мм | 60 мм | 2 | 8x5.5x50, 8x5.5x40 |
RV 24/28 | 28 мм | 24 мм | 60 мм | 1 | |
RV 28/32 | 32 мм | 28 мм | 60 мм | 1 | 8x7x40(50) |
RV 28/38 | 38 мм | 28 мм | 80 мм | 2 | 10x6.5x55(60), 8x7x40(45) |
RV 32/42 | 42 мм | 32 мм | 80 мм | 2 | 12x8x55(70), 10x8x55(60), |
