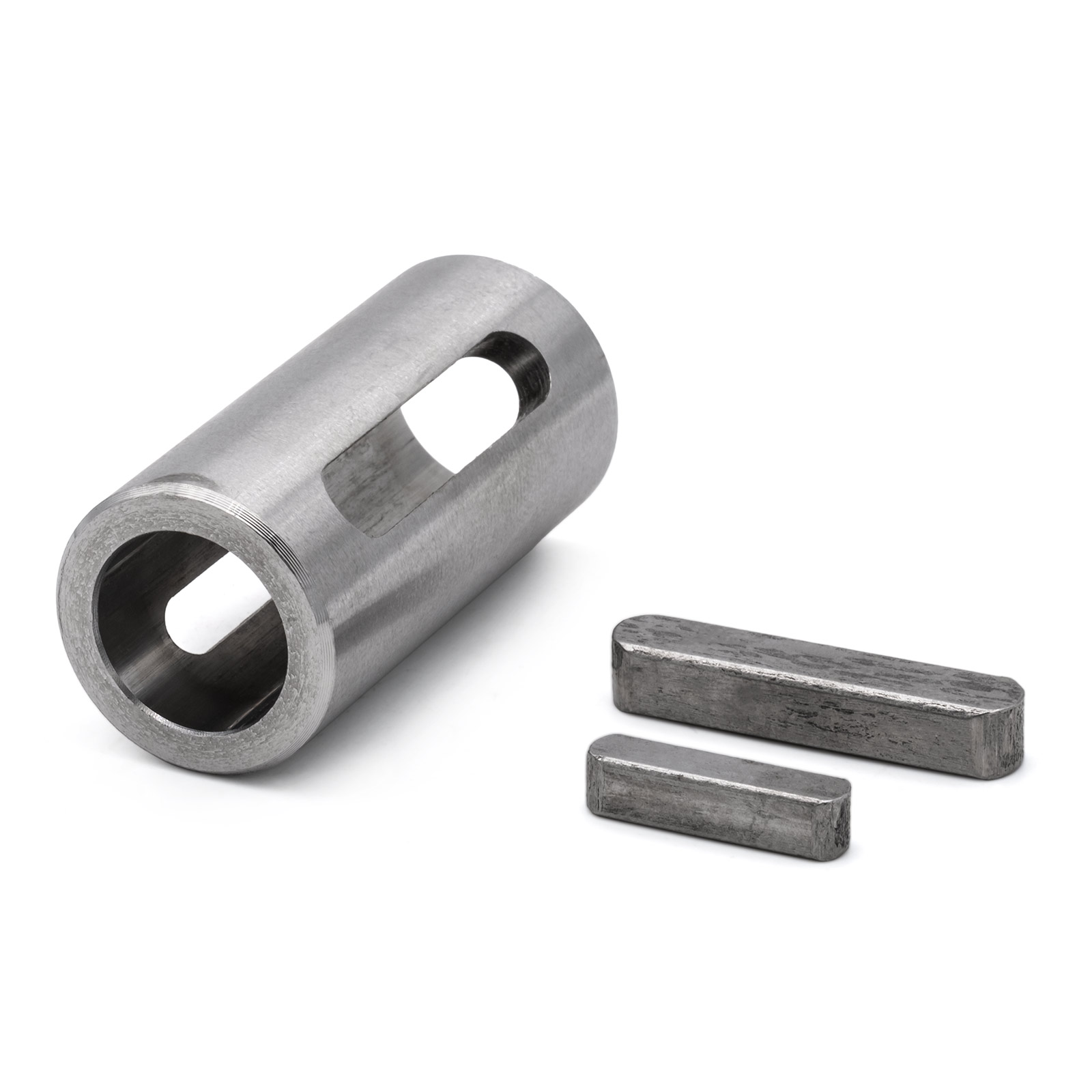

RV 14/24 - Втулка со шпоночным пазом

RV 14/24 - Втулка со шпоночным пазом Копировать информацию о товаре в буфер

Втулка со шпоночным пазом, для перехода с вала 14 мм на вал 24 мм
Наличие: ожидается

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
521 521 р. / шт

RV 14/24 - Втулка со шпоночным пазом переходная

Втулка цилиндрическая со шпоночным пазом, для перехода вала в отверстие, превосходящее диаметр вала. Особенно часто применяется для установки шаговых и серводвигателей в планетарные редукторы и другие агрегаты

Технические характеристики

ПараметрЗначение
Внутренний диаметр14 мм
Внешний диаметр24 мм
Длина втулки50 мм
Кол-во шпонок2
Типоразмер шпонок8x8x32(40), 5x5x22

Чертежи

свернуть
Чертеж для

МодельDdLКол-во шпонокТипоразмер шпонок, bxhxl
RV 9/11 11 мм9 мм23 мм24x4x16, 3x3x12
RV 9/14 14 мм9 мм30 мм25x5x22, 3x3x12
RV 11/14 14 мм11 мм30 мм25x4.5x20(22), 4x4x16
RV 14/19 19 мм14 мм40 мм26x5x28, 5x5x20
RV 14/24 24 мм14 мм50 мм28x8x32(40), 5x5x22
RV 14/24-6 22 мм19 мм50 мм16x5x28(40)
RV 14/24-8 22 мм19 мм50 мм18x5.5x40
RV 19/24 24 мм19 мм50 мм28x5.5x40, 6x6x25
RV 19/28 28 мм19 мм60 мм28x7x40, 6x6x25
RV 22/24-6 24 мм22 мм50 мм16x5x28(40)
RV 22/24-8 24 мм22 мм50 мм18x5.5x40
RV 22/28 28 мм22 мм60 мм28x5.5x50, 8x5.5x40
RV 24/28 28 мм24 мм60 мм1
RV 28/32 32 мм28 мм60 мм18x7x40(50)
RV 28/38 38 мм28 мм80 мм210x6.5x55(60), 8x7x40(45)
RV 32/42 42 мм32 мм80 мм212x8x55(70), 10x8x55(60),
