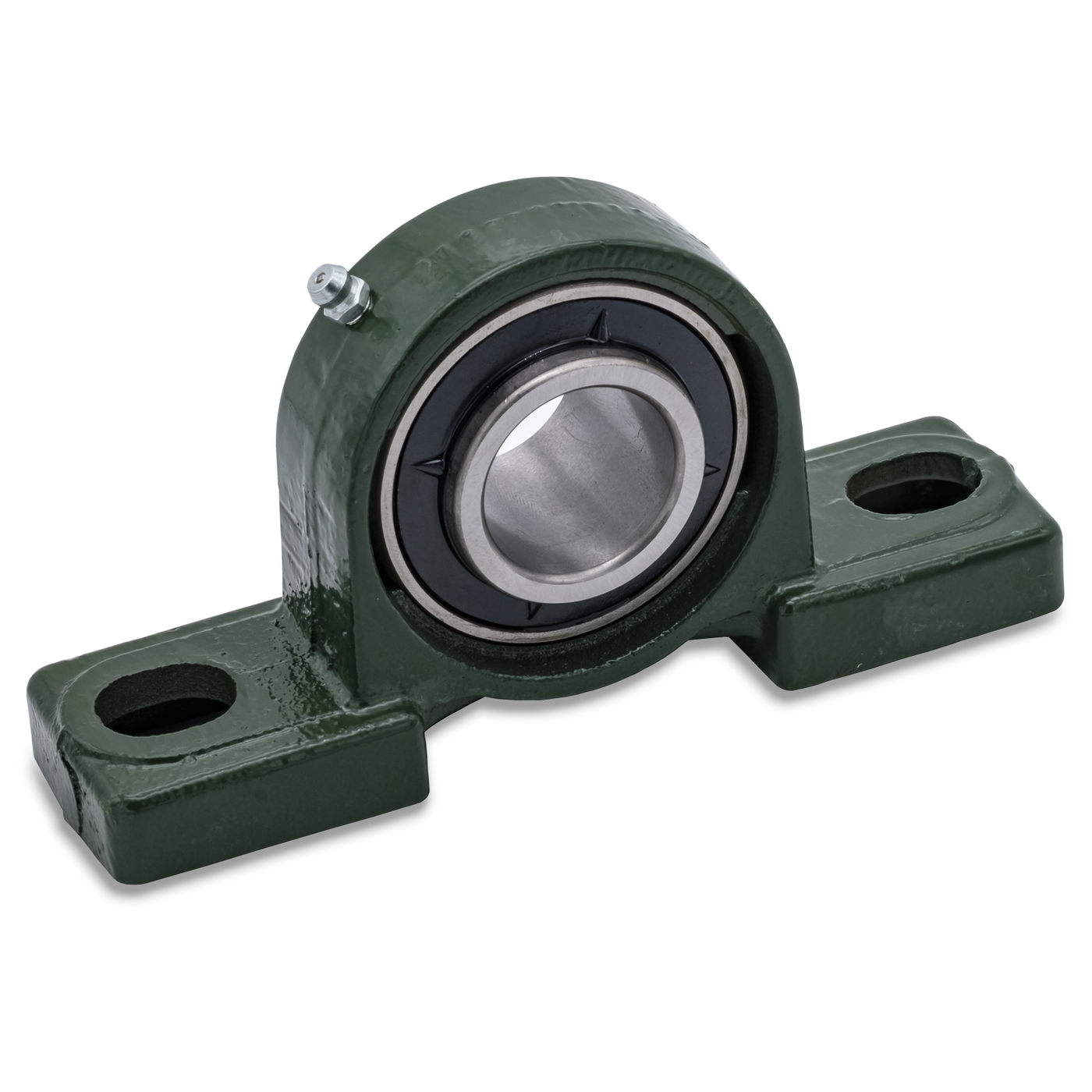

UCP208 - Подшипниковый узел, d 40 мм
UCP208 - Подшипниковый узел, d 40 мм
1704
руб. /шт
Подшипниковые узлы UCP с лапками
Закрытого типа (с защитными шайбами) имеют расширенное в одну сторону внутреннее кольцо с двумя резьбовыми отверстиями, расположенными по окружности под углом 120° друг к другу и предназначенными для установочных винтов, которыми подшипник фиксируется на валу. Воспринимаемые нагрузки – радиальные и осевые в обе стороны. Выдерживаемые осевые нагрузки до 50% от неиспользованной радиальной. Защитные шайбы предохраняют подшипник от утечки смазки, а также от попадания грязи, стружки внутрь подшипника. Предназначен для использования в широком спектре оборудования, в том числе в опорах приводных винтов и проч.- Вопрос/ответ
- Отзывы
- Технические характеристики
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Вес | 1.89 кг |
| Винт | М14 |
| Высота | 100 мм |
| Грузоподъемность дин. | 27.645 кН |
| Грузоподъемность стат. | 16.910 кН |
| Диаметр вала | 40 мм |
| Длина | 184 мм |
| Подшипники | UC208 |
| Тип | стационарный |
ЧЕРТЕЖИ
| Модель | d | h | a | e | b | S1 | S2 | g | w | B1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UCP201 | 12 мм | 30.2 мм | 127 мм | 95 мм | 38 мм | 13 мм | 19 мм | 14 мм | 62 мм | 31 мм | 12.7 мм |
| UCP202 | 15 мм | 30.2 мм | 127 мм | 95 мм | 38 мм | 13 мм | 19 мм | 14 мм | 62 мм | 31 мм | 12.7 мм |
| UCP203 | 17 мм | 30.2 мм | 127 мм | 95 мм | 38 мм | 13 мм | 19 мм | 14 мм | 62 мм | 31 мм | 12.7 мм |
| UCP204 | 20 мм | 33.3 мм | 127 мм | 105 мм | 38 мм | 13 мм | 19 мм | 14 мм | 65 мм | 31 мм | 12. 7 мм |
| UCP205 | 25 мм | 36.5 мм | 140 мм | 105 мм | 38 мм | 13 мм | 19 мм | 15 мм | 71 мм | 34.1 мм | 14.3 мм |
| UCP206 | 30 мм | 42.9 мм | 165 мм | 121 мм | 48 мм | 17 мм | 20 мм | 17 мм | 84 мм | 38.1 мм | 15.9 мм |
| UCP207 | 35 мм | 47.6 мм | 167 мм | 127 мм | 48 мм | 17 мм | 20 мм | 18 мм | 93 мм | 42.9 мм | 17.5 мм |
| UCP208 | 40 мм | 49.2 мм | 184 мм | 137 мм | 54 мм | 17 мм | 20 мм | 18 мм | 100 мм | 49.2 мм | 19 мм |
| UCP210 | 50 мм | 57.2 мм | 206 мм | 159 мм | 60 мм | 20 мм | 23 мм | 21 мм | 113 мм | 51.6 мм | 19мм |
