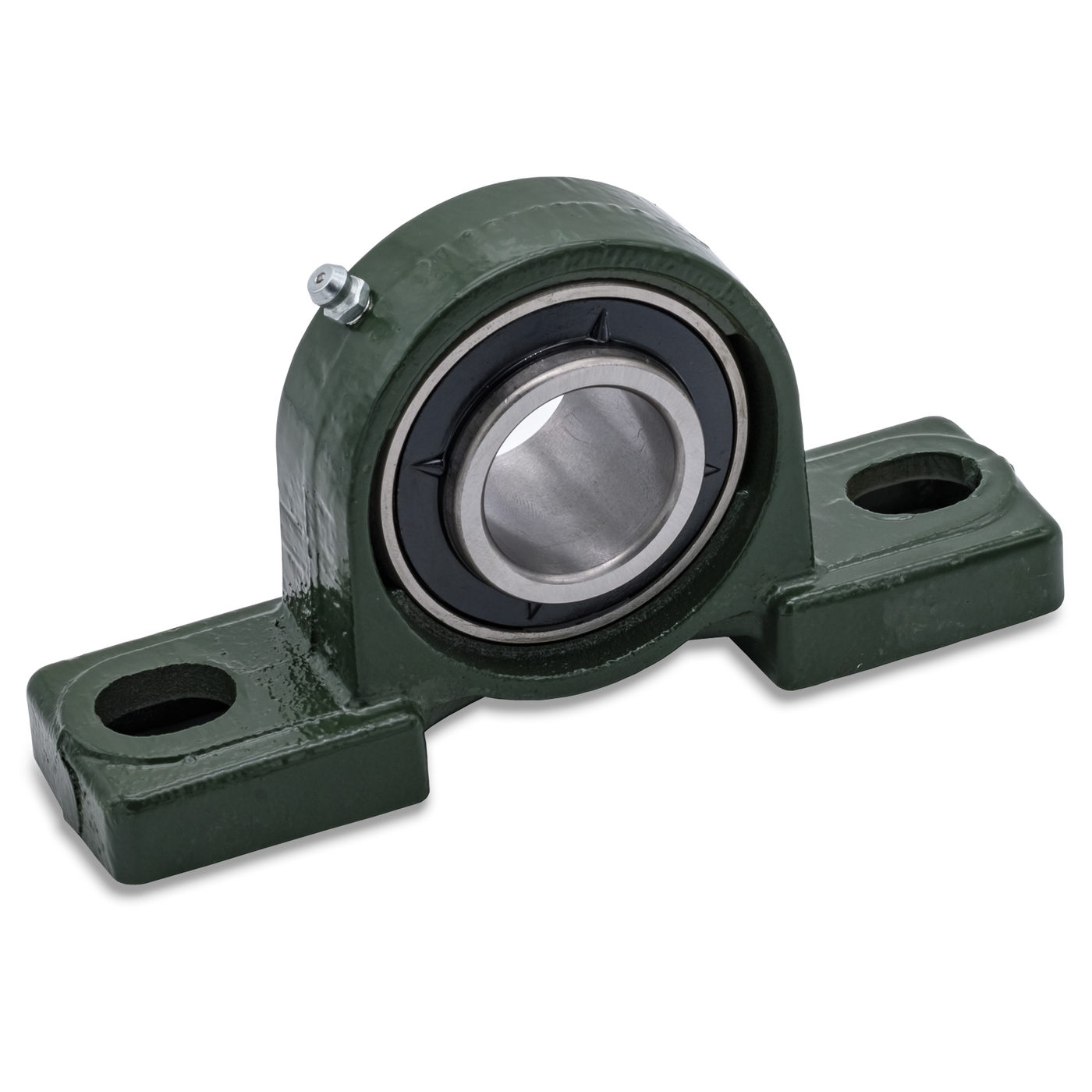

UCP204 - Подшипниковый узел, d 20 мм

UCP204 - Подшипниковый узел, d 20 мм
UCP204 - Подшипниковый узел, d 20 мм
243 руб. /шт
Кол-во:
Избранное
Сравнить

Подшипниковые узлы UCP с лапками

Закрытого типа (с защитными шайбами) имеют расширенное в одну сторону внутреннее кольцо с двумя резьбовыми отверстиями, расположенными по окружности под углом 120° друг к другу и предназначенными для установочных винтов, которыми подшипник фиксируется на валу. Воспринимаемые нагрузки – радиальные и осевые в обе стороны. Выдерживаемые осевые нагрузки до 50% от неиспользованной радиальной. Защитные шайбы предохраняют подшипник от утечки смазки, а также от попадания грязи, стружки внутрь подшипника. Предназначен для использования в широком спектре оборудования, в том числе в опорах приводных винтов и проч.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Вес0.66 кг
ВинтМ10
Высота65 мм
Грузоподъемность дин.12,16 кН
Грузоподъемность стат.6.318 кН
Диаметр вала20 мм
Длина127 мм
ПодшипникиUC204
Типстационарный
ЧЕРТЕЖИ
Чертеж для

МодельdhaebS1S2gwB1n
UCP201 12 мм 30.2 мм 127 мм 95 мм 38 мм 13 мм 19 мм 14 мм 62 мм 31 мм 12.7 мм
UCP202 15 мм 30.2 мм 127 мм 95 мм 38 мм 13 мм 19 мм 14 мм 62 мм 31 мм 12.7 мм
UCP203 17 мм 30.2 мм 127 мм 95 мм 38 мм 13 мм 19 мм 14 мм 62 мм 31 мм 12.7 мм
UCP204 20 мм 33.3 мм 127 мм 105 мм 38 мм 13 мм 19 мм 14 мм 65 мм 31 мм 12. 7 мм
UCP205 25 мм 36.5 мм 140 мм 105 мм 38 мм 13 мм 19 мм 15 мм 71 мм 34.1 мм 14.3 мм
UCP206 30 мм 42.9 мм 165 мм 121 мм 48 мм 17 мм 20 мм 17 мм 84 мм 38.1 мм 15.9 мм
UCP207 35 мм 47.6 мм 167 мм 127 мм 48 мм 17 мм 20 мм 18 мм 93 мм 42.9 мм 17.5 мм
UCP208 40 мм 49.2 мм 184 мм 137 мм 54 мм 17 мм 20 мм 18 мм 100 мм 49.2 мм 19 мм
UCP210 50 мм 57.2 мм 206 мм 159 мм 60 мм 20 мм 23 мм 21 мм 113 мм 51.6 мм 19мм
