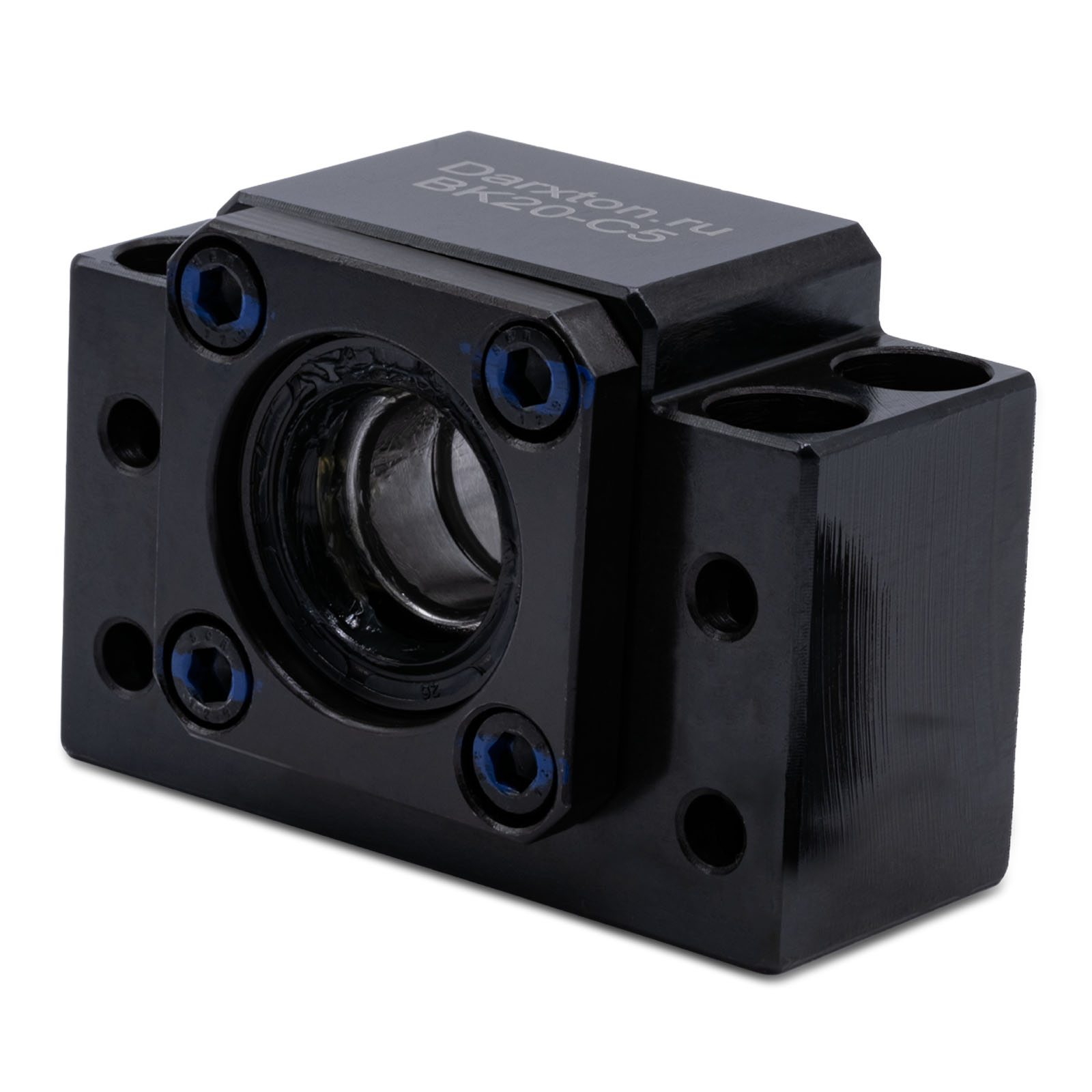

Опора винта ШВП фиксирующая BK25-C5 (прецизионная)

Опора винта ШВП фиксирующая BK25-C5 (прецизионная)
Опора винта ШВП фиксирующая BK25-C5 (прецизионная)
7540 руб. /шт
Кол-во:
Избранное
Сравнить

Фиксирующая опора ШВП BK25-C5

Опора для крепления прецизионного приводного винта ШВП 25 мм. В фиксирующих опорах установлены 2 радиально-упорных шарикоподшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. Рекомендуется при креплении винта ШВП использовать как минимум одну фиксирующую опору - это положительно сказывается на максимальной скорости вращения пары.

Диаметр внутренней обоймы 25 мм. Возможно выполнение обработки винта под опоры по чертежам заказчика.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Видфиксирующая
Диаметр вала25 мм
Креплениевертикально, плашмя
РезьбаМ25х1.0
ТочностьC5 (JIS)
Подшипники2 x 7205A NSK
Осевая нагрузка700 кгс
Осевая жесткость190 кгс/мкм
ЧЕРТЕЖИ

Чертеж для Опора винта BK20-С5

Модель A B C E F G H J K D D1 D2 D3
BK10 60 39 46 15 46 13 22 27 34 10 5.5 6.6 10.5
BK12 60 43 46 18 46 13 25 27 34 12 5.5 6.6 10.5
BK15 70 48 54 18 54 15 28 27 38 15 5.5 6.5 11
BK20 88 60 70 22 70 19 34 35 51 20 6.5 9 14
BK25 106 80 85 33 85 22 47 42 63 25 9 11 17.5
BK30 128 89 102 33 102 23 51 45 70 25 11 13 20
BK35 140 96 114 35 114 26 52 50 79 35 11 13 20
BK40 160 110 130 37 130 33 60 61 91 40 14 18 26
