BK15-C5 - опора винта подшипниковая Копировать информацию о товаре в буфер

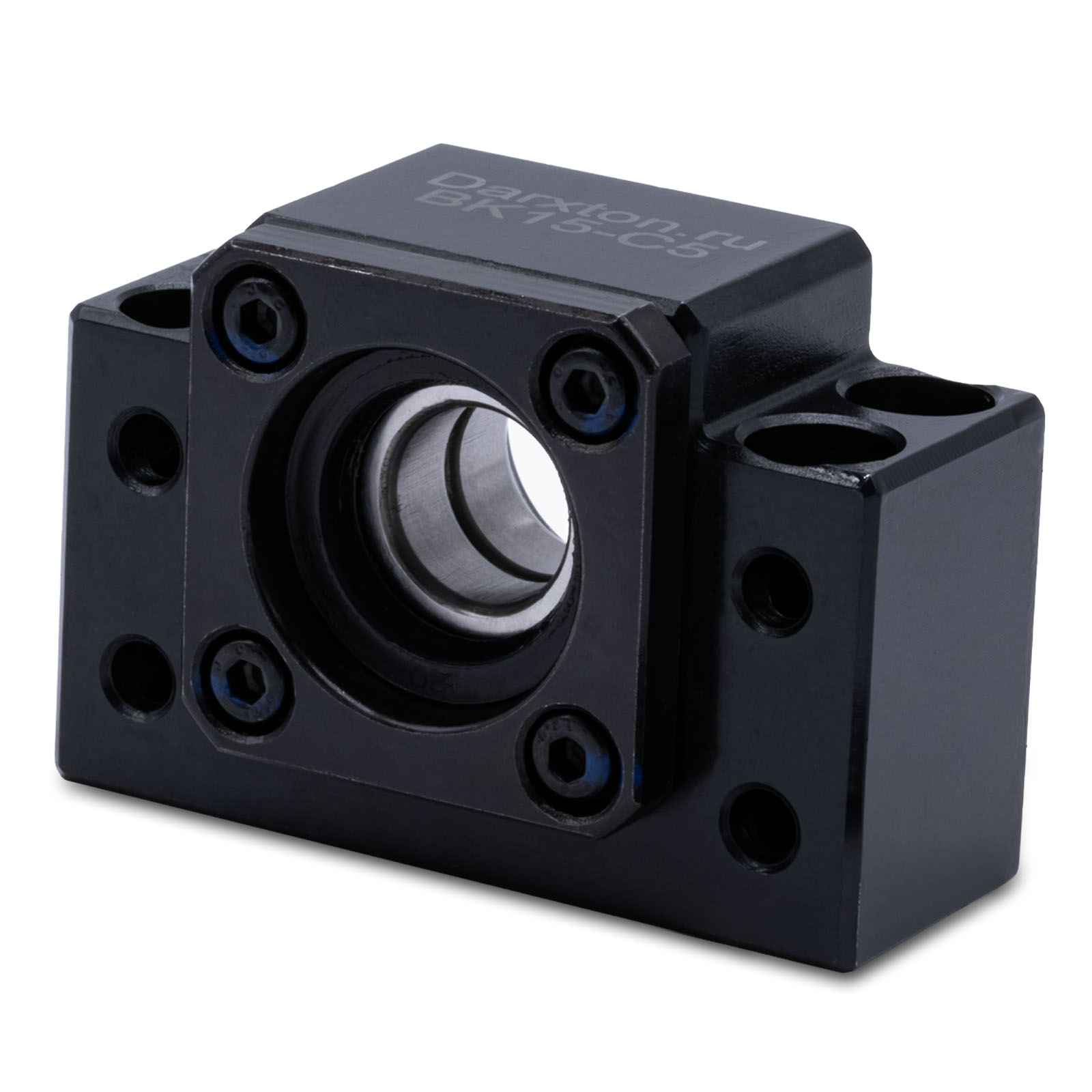

BK15-C5 Опора винта фиксирующая, с радиальным подшипником 2 x 7002A NSK. Диаметр внутренней обоймы 15 мм. Крепление универсальное - параллельно или перпендикулярно монтажной плоскости.
Наличие: есть (обновл. 15.06.2025)
Подшипниковая опораприводного винта/вала диаметром 15 мм фиксирующая, серия BK
Опора для крепления прецизионного приводного винта ШВП 15 мм точностью до C5 по JIS. В опоре установлены 2 радиально-упорных шарикоподшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. В комплекте стопорная гайка с резьбой M15х1.0
Диаметр внутренней обоймы 15 мм. Возможно выполнение обработки винта под опоры по чертежам заказчика.
Руководство на BK15-C5 ()Технические характеристики
| Параметр | Значение |
|---|---|
| Вид | фиксирующая |
| Посадочный диаметр(внутр.) | 15 мм |
| Крепление | вертикально, плашмя |
| Класс точности | C5 (JIS) |
| Подшипники | 2 x 7002A NSK |
| Резьба стопорной гайки | M15х1.0 |
| Жесткость осевая | 10 кгс/мкм |
| Осевая нагрузка | 240 кгс |
Чертежи
| Модель | A | B | B1 | A1 | C1 | E | t | G | X | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BK10-C5 | 60 | 39 | 32.5 | 34 | 46 | 15 | 7 | 13 | 6 | 22 | 25 | 38.5 |
| BK12-C5 | 60 | 43 | 32.5 | 34 | 46 | 18 | 7 | 13 | 7 | 25 | 25 | 39.5 |
| BK15-C5 | 70 | 48 | 38 | 40 | 54 | 18 | 10 | 15 | 7 | 28 | 27 | 41 |
| BK17-C5 | 86 | 64 | 55 | 50 | 68 | 28 | 11 | 19 | 8.5 | 39 | 35 | 54 |
| BK20-C5 | 88 | 60 | 50 | 52 | 70 | 22 | 12 | 19 | 8.5 | 34 | 35 | 54 |
| BK25-C5 | 106 | 80 | 70 | 64 | 85 | 33 | 15 | 22 | 10.5 | 48 | 42 | 66.5 |
| BK30-C5 | 128 | 89 | 78 | 76 | 102 | 33 | 18 | 23 | 11 | 51 | 45 | 69 |
| Модель | A | B | B1 | A1 | C1 | E | t | G | X | H | J | K |
| BK15-TAC_C5 | 70 | 48 | 38 | 40 | 54 | 18 | 10 | 15 | 7 | 28 | 27 | 41 |
| BK17-TAC_C5 | 86 | 64 | 55 | 50 | 68 | 28 | 11 | 19 | 8.5 | 39 | 35 | 54 |
| BK20-TAC_C5 | 88 | 60 | 50 | 52 | 70 | 22 | 12 | 19 | 8.5 | 34 | 35 | 54 |
| BK25-TAC_C5 | 106 | 80 | 70 | 64 | 85 | 33 | 15 | 22 | 10.5 | 48 | 42 | 66.5 |
| BK30-TAC_C5 | 128 | 89 | 78 | 76 | 102 | 33 | 18 | 23 | 11 | 51 | 45 | 69 |
| Модель | D | D1 | D2 | D3 | h | S | M | L | L1 | Жесткость |
|---|---|---|---|---|---|---|---|---|---|---|
| BK10-C5 | 10 | 5.5 | 6.6 | 10.5 | 5 | 16 | M10x1 | 40 | 31 | 6.5 кгс/мкм |
| BK12-C5 | 12 | 5.5 | 6.6 | 10.5 | 2.5 | 18 | M12x1 | 40 | 33 | 8.8 кгс/мкм |
| BK15-C5 | 15 | 5.5 | 6.6 | 11 | 6.5 | 22 | M15x1 | 42 | 35 | 10 кгс/мкм |
| BK17-C5 | 17 | 6.6 | 9 | 14 | 8.5 | 24 | M17x1 | 55 | 45 | 12.5 кгс/мкм |
| BK20-C5 | 20 | 6.6 | 9 | 14 | 8.5 | 30 | M20x1 | 55 | 44 | 14 кгс/мкм |
| BK25-C5 | 25 | 9 | 11 | 17.5 | 11 | 35 | M25x1.5 | 67 | 56 | 190 кгс/мкм |
| BK30-C5 | 30 | 11 | 14 | 20 | 13 | 40 | M30x1.5 | 70 | 60 | 19.5 кгс/мкм |
| Модель | D | D1 | D2 | D3 | h | S | M | L | L1 | Жесткость |
| BK15-TAC_C5 | 15 | 5.5 | 6.6 | 11 | 6.5 | 22 | M15x1 | 42 | 35 | 36 кгс/мкм |
| BK17-TAC_C5 | 17 | 6.6 | 9 | 14 | 8.5 | 24 | M17x1 | 55 | 45 | 42 кгс/мкм |
| BK20-TAC_C5 | 20 | 6.6 | 9 | 14 | 8.5 | 30 | M20x1 | 55 | 44 | 49 кгс/мкм |
| BK25-TAC_C5 | 25 | 9 | 11 | 17.5 | 11 | 35 | M25x1.5 | 67 | 56 | 54 кгс/мкм |
| BK30-TAC_C5 | 30 | 11 | 14 | 20 | 13 | 40 | M30x1.5 | 70 | 60 | 63 кгс/мкм |
