BD-34-10x14 - муфта соединительная мембранная

BD-34-10x14 - муфта соединительная мембранная Копировать информацию о товаре в буфер

Соединяемые диаметры 10 мм, 14 мм, длина 45 мм,внешний диаметр 34 мм

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Длина
45 мм
Диаметр
34 мм
Материал
алюминий
Крутящий момент, max.
16 Нм
Все характеристики
(0)
отзывов: 0
2102 2 102 р. / шт

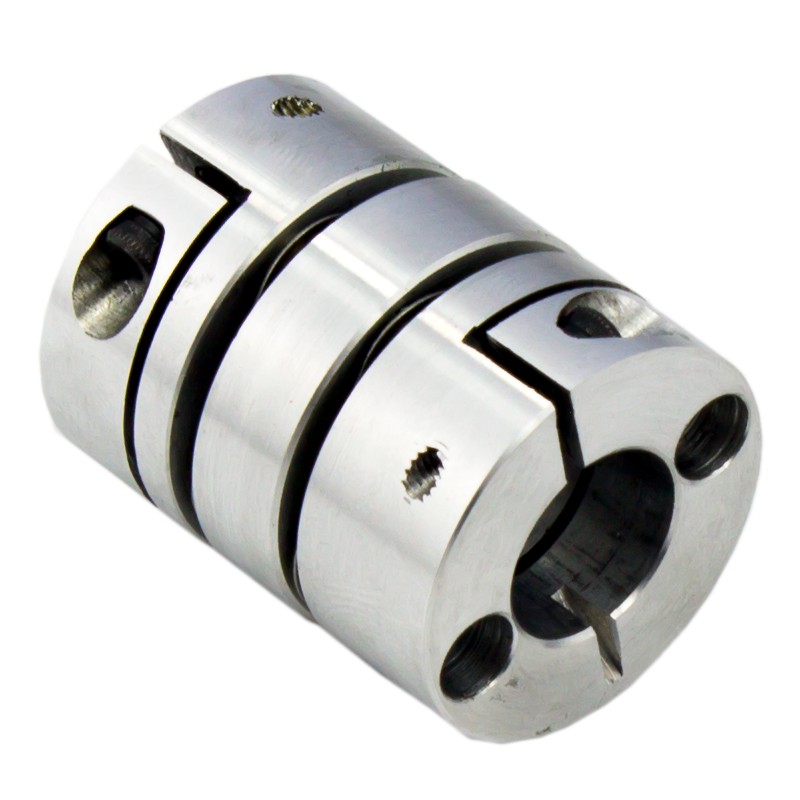

Муфта соединительная мембранная алюминиевая

Алюминиевая муфта со стальной мембраной. Служит для передачи большого крутящего момента и компенсации несоосности соединяемых валов. Диаметр соединяемых валов 10 мм и 14 мм мм. Длина 45 мм.

Технические характеристики

ПараметрЗначение
Внешний диаметр34 мм
Внутренний диаметр 110 мм
Внутренний диаметр 214 мм
Длина45 мм
Крутящий момент (макс)16 Нм
Макс угол между валами1.5°
Радиальное смещение валов0.17 мм
Скорость вращения (макс)8000 об/мин
Момент инерции, кг*м21.05×10 -5
Материалалюминий

Чертежи

свернуть
Чертеж для BD-34-10x14

МодельDD1D2AКрутящий момент (макс)
BD-26-6.35x10 26 мм 6.35 мм 10 мм 38 мм 7 Нм
BD-26-8x12.7 26 мм 8 мм 12.7 мм 33 мм 7 Нм
BD-34-10x14 34 мм 10 мм 14 мм 45 мм 16 Нм
BD-34-12x16 34 мм 12 мм 16 мм 45 мм 16 Нм
BD-34-12.7x10 34 мм 12.7 мм 10 мм 45 мм 16 Нм
BD-34-12.7x12 34 мм 12.7 мм 12 мм 45 мм 16 Нм
BD-34-12.7x14 34 мм 12.7 мм 14 мм 45 мм 16 Нм
