M1.0 Z=25 d14.0 - шестерня M1.0 прямозубая со ступицей

M1.0 Z=25 d14.0 - шестерня M1.0 прямозубая со ступицей Копировать информацию о товаре в буфер

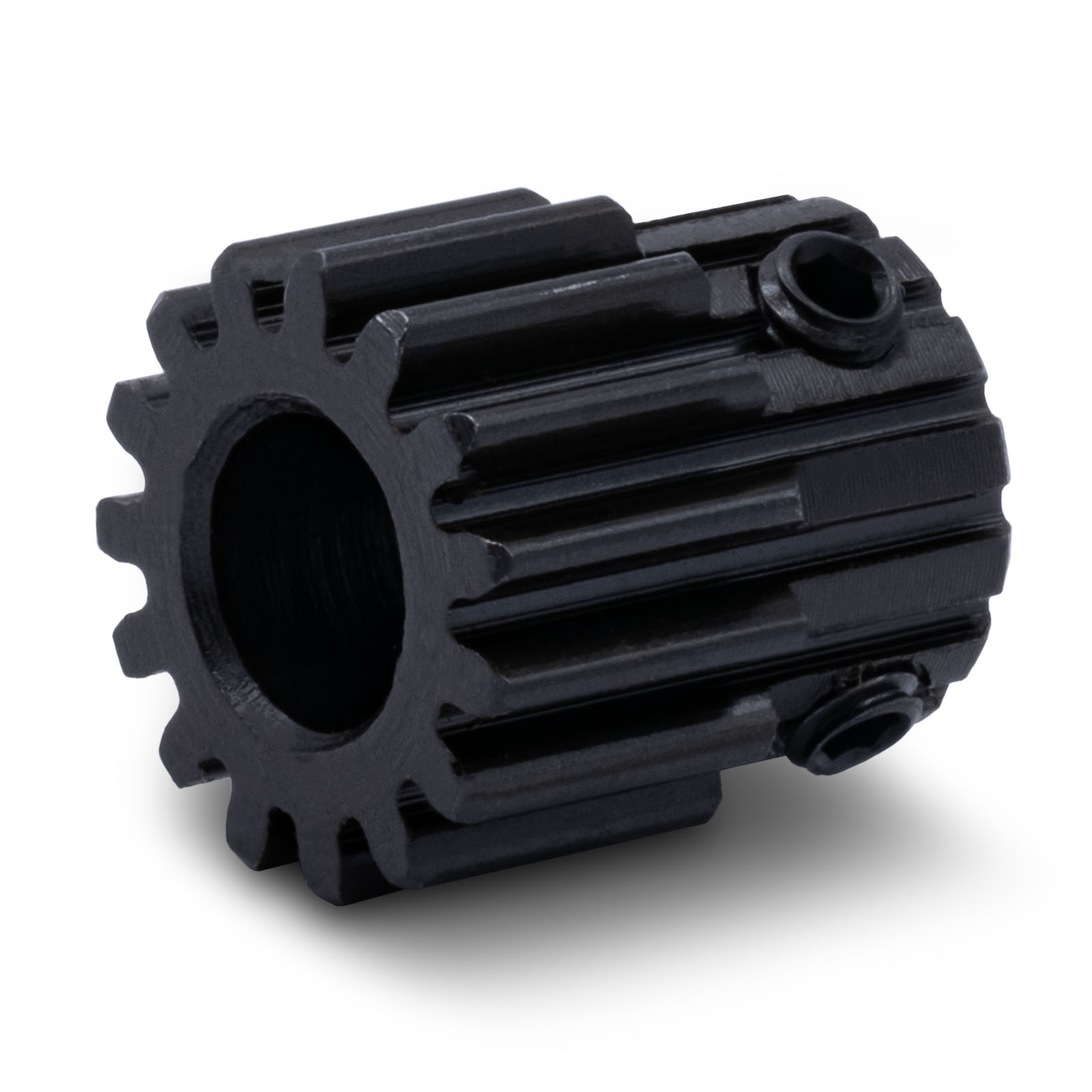

Зубчатая шестерня M1.0, стальная прямозубая, M1.0. Крепление на вал 14 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Отверстие под вал
14 мм
Материал
ст45
Модуль
M1.0
Число зубцов|
Z=25
Все характеристики
(0)
отзывов: 0
306 306 р. / шт

Зубчатое колесо, шестерня стальная прямозубая со ступицей

Шестерня стальная прямозубая, со ступицей, модуль M1.0, с эвольвентным зубом, для создания прецизионной зубчатой передачи(кремальеры), на вал шагового или серводвигателя диаметром 14 мм

Технические характеристики

ПараметрЗначение
МодульM1.0
Число зубцовZ=25
Диаметр отверстия под вал14 мм
Класс точностиC8 (JIS)
Материалст45
Термообработканет
Угол наклона зубцов

Чертежи

свернуть
Чертеж для M1.0 Z=25 d14.0

МодельЧисло зубьевdDD1D2LL1M
M1.0 Z=15 d5 1551715121810.5М4
M1.0 Z=15 d6.0 156.01715121810.5М4
M1.0 Z=15 d6.35 156.351715121810.5М4
M1.0 Z=15 d8 1581715141810.5М4
G1-16-6.35 166.35181613.52715.5М4
G1-Z16-8.0 168181613.52715.5М4
M1.0 Z=18 d6.0 1862018161810М4
M1.0 Z=18 d8.0 1882018161810М4
M1.0 Z=20 d12.7 2012.72220171810М5
M1.0 Z=20 d6.35 206.352220171810М5
M1.0 Z=20 d8.0 2082220171810М5
M1.0 Z=25 d14.0 25142725181810М5
M1.0 Z=25 d8.0 2582725181810М5
M1.0 Z=30 d12.0 30123230201810М5
M1.0 Z=40 d8.0 4084240201810М5
