M1.0 Z=20 d12.7 - шестерня M1.0 прямозубая со ступицей
Новинка
M1.0 Z=20 d12.7 - шестерня M1.0 прямозубая со ступицей

M1.0 Z=20 d12.7 - шестерня M1.0 прямозубая со ступицей Копировать информацию о товаре в буфер

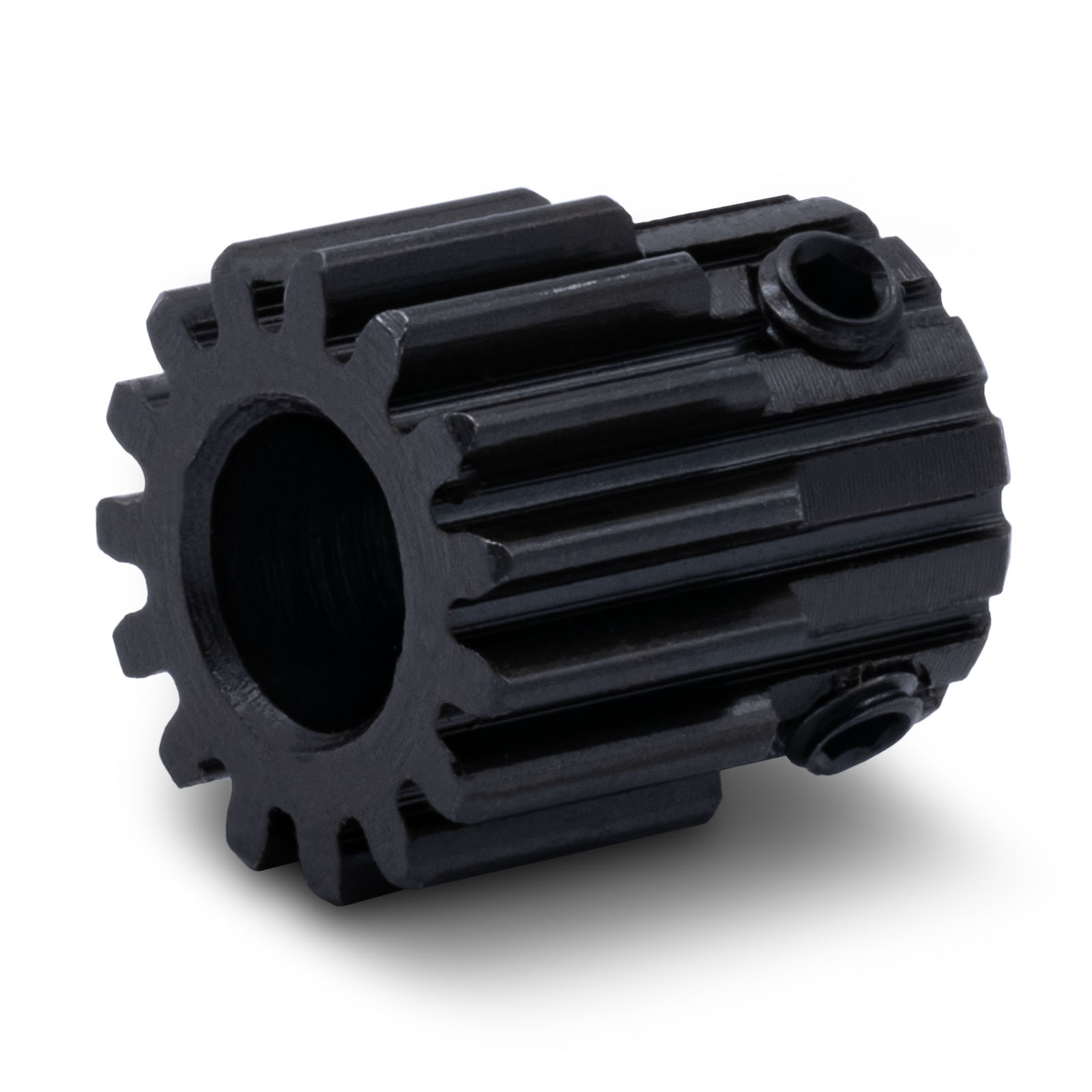

Зубчатая шестерня M1.0, стальная прямозубая, M1.0. Крепление на вал 12.7 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Отверстие под вал
12.7 мм
Материал
ст45
Модуль
M1.0
Число зубцов|
Z=20
Все характеристики
(0)
отзывов: 0
248 248 р. / шт

Зубчатое колесо, шестерня стальная прямозубая со ступицей

Шестерня стальная прямозубая, со ступицей, модуль M1.0, с эвольвентным зубом, для создания прецизионной зубчатой передачи(кремальеры), на вал шагового или серводвигателя диаметром 12.7 мм

Технические характеристики

ПараметрЗначение
МодульM1.0
Число зубцовZ=20
Диаметр отверстия под вал12.7 мм
Класс точностиC8 (JIS)
Материалст45
Термообработканет

Чертежи

свернуть
Чертеж для M1.0 Z=20 d12.7

МодельЧисло зубьевdDD1D2LL1M
M1.0 Z=15 d5 15 5 17 15 12 18 10.5 М4
M1.0 Z=15 d6.0 15 6.0 17 15 12 18 10.5 М4
M1.0 Z=15 d6.35 15 6.35 17 15 12 18 10.5 М4
M1.0 Z=15 d8 15 8 17 15 14 18 10.5 М4
G1-16-6.35 16 6.35 18 16 13.5 27 15.5 М4
G1-Z16-8.0 16 8 18 16 13.5 27 15.5 М4
M1.0 Z=18 d6.0 18 6 20 18 16 18 10 М4
M1.0 Z=18 d8.0 18 8 20 18 16 18 10 М4
M1.0 Z=20 d12.7 20 12.7 22 20 17 18 10 М5
M1.0 Z=20 d6.35 20 6.35 22 20 17 18 10 М5
M1.0 Z=20 d8.0 20 8 22 20 17 18 10 М5
M1.0 Z=25 d14.0 25 14 27 25 18 18 10 М5
M1.0 Z=25 d8.0 25 8 27 25 18 18 10 М5
M1.0 Z=30 d12.0 30 12 32 30 20 18 10 М5
M1.0 Z=40 d8.0 40 8 42 40 20 18 10 М5
