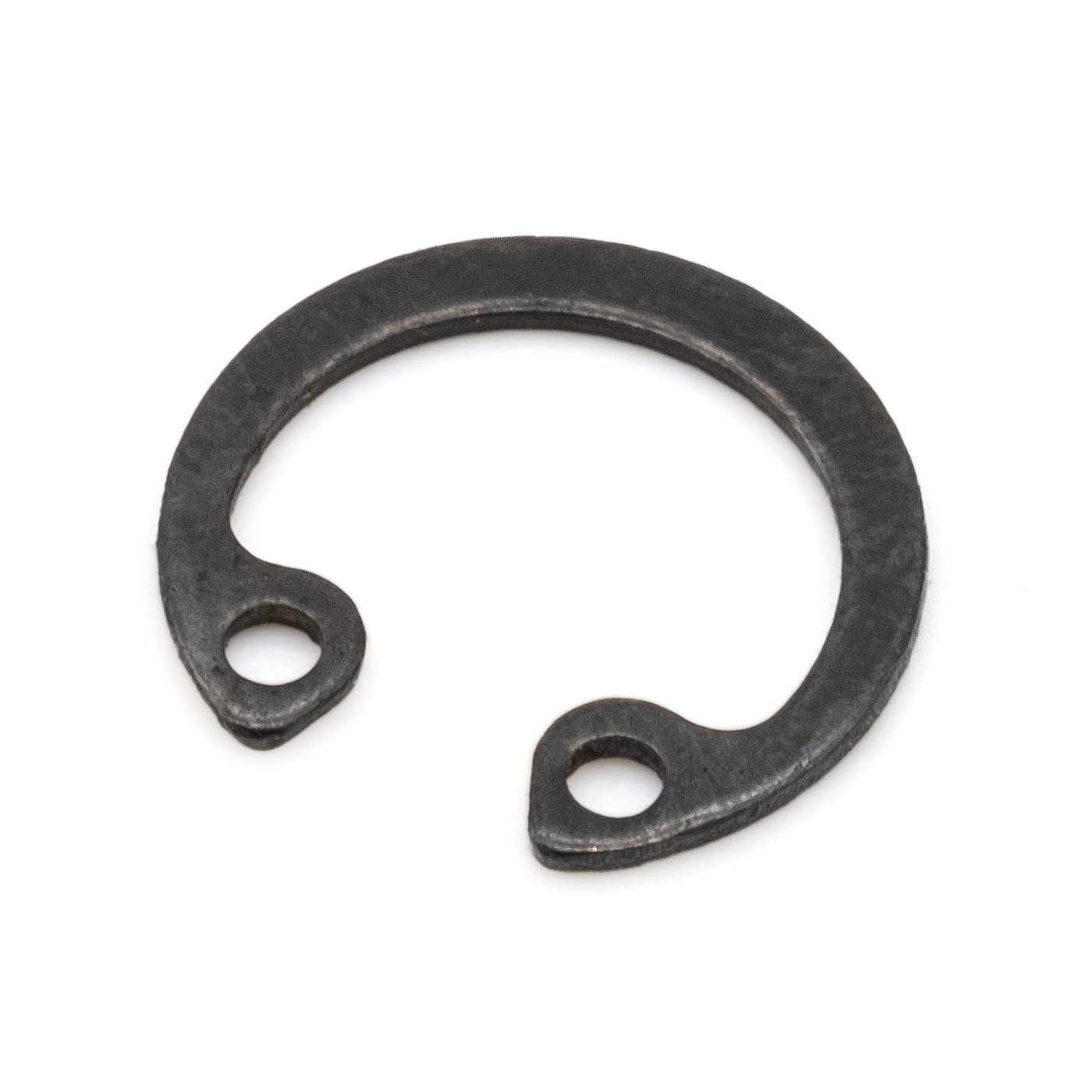

Кольцо стопорное в отверстие 22 mm

Кольцо стопорное в отверстие 22 mm Копировать информацию о товаре в буфер

Диаметр отверстия 22 mm, диаметр кольца 23,5 mm, толщина кольца 1 mm

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
1.8 1.80 р. / шт
Оптовые цены
Цена при покупке оптом:
50 шт
1.26 р.

Кольцо стопорное внутреннее в отверстие 22 mm толщина 1 mm

Стопорное кольцо внутреннее в отверстие диаметром 22 mm предназначено для фиксации деталей в отверстии, предотвращая осевое смещение. Широко применяются в станках с ЧПУ, машино- и приборостроении, промышленной автоматике.

Технические характеристики

ПараметрЗначение
Диаметр отверстия22 mm
Диаметр кольца в спокойном состоянии23,5 mm
Толщина кольца1 mm
Диаметр канавки23 mm
Ширина канавки1.1 mm

Чертежи

свернуть
Чертеж для

Модельdd1d2sm
DIN472-10 10 mm 10.4 mm 10,8 mm 1 mm 1.1 mm
DIN472-12 12 mm 12.5 mm 13,0 mm 1 mm 1.1 mm
DIN472-14 14 mm 14.6 mm 15,1 mm 1 mm 1.1 mm
DIN472-15 15 mm 15.7 mm 16,2 mm 1 mm 1.1 mm
DIN472-16 16 mm 16.8 mm 17,3 mm 1 mm 1.1 mm
DIN472-17 17 mm 17.8 mm 18,3 mm 1 mm 1.1 mm
DIN472-19 19 mm 20 mm 20,5 mm 1 mm 1.1 mm
DIN472-20 20 mm 21 mm 21,5 mm 1 mm 1.1 mm
DIN472-22 22 mm 23 mm 23,5 mm 1 mm 1.1 mm
DIN472-24 24 mm 25.2 mm 25,9 mm 1.2 mm 1.3 mm
DIN472-26 26 mm 27.2 mm 27,9 mm 1.2 mm 1.3 mm
DIN472-28 28 mm 29.4 mm 30,1 mm 1.2 mm 1.3 mm
DIN472-30 30 mm 31.4 mm 32,1 mm 1.2 mm 1.3 mm
