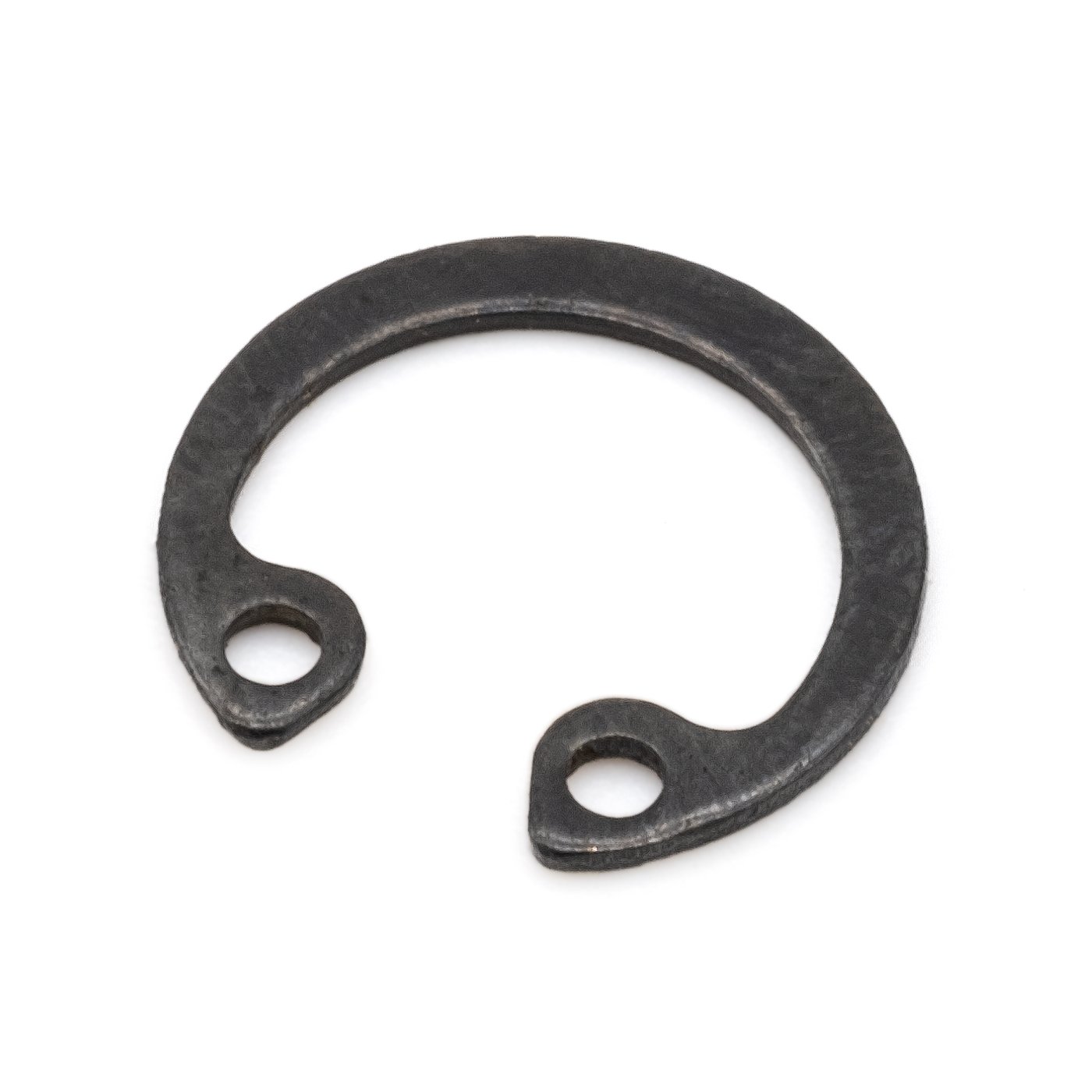

Кольцо стопорное в отверстие 20 mm

Кольцо стопорное в отверстие 20 mm Копировать информацию о товаре в буфер

Диаметр отверстия 20 mm, диаметр кольца 21,5 mm, толщина кольца 1 mm

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
3.7 3.70 р. / шт
Оптовые цены
Цена при покупке оптом:
50 шт
2.60 р.

Кольцо стопорное внутреннее в отверстие 20 mm толщина 1 mm

Стопорное кольцо внутреннее в отверстие диаметром 20 mm предназначено для фиксации деталей в отверстии, предотвращая осевое смещение. Широко применяются в станках с ЧПУ, машино- и приборостроении, промышленной автоматике.

Технические характеристики

ПараметрЗначение
Диаметр отверстия20 mm
Диаметр кольца в спокойном состоянии21,5 mm
Толщина кольца1 mm
Диаметр канавки21 mm
Ширина канавки1.1 mm

Чертежи

свернуть
Чертеж для

Модельdd1d2sm
DIN472-10 10 mm10.4 mm10,8 mm1 mm1.1 mm
DIN472-12 12 mm12.5 mm13,0 mm1 mm1.1 mm
DIN472-14 14 mm14.6 mm15,1 mm1 mm1.1 mm
DIN472-15 15 mm15.7 mm16,2 mm1 mm1.1 mm
DIN472-16 16 mm16.8 mm17,3 mm1 mm1.1 mm
DIN472-17 17 mm17.8 mm18,3 mm1 mm1.1 mm
DIN472-19 19 mm20 mm20,5 mm1 mm1.1 mm
DIN472-20 20 mm21 mm21,5 mm1 mm1.1 mm
DIN472-22 22 mm23 mm23,5 mm1 mm1.1 mm
DIN472-24 24 mm25.2 mm25,9 mm1.2 mm1.3 mm
DIN472-26 26 mm27.2 mm27,9 mm1.2 mm1.3 mm
DIN472-28 28 mm29.4 mm30,1 mm1.2 mm1.3 mm
DIN472-30 30 mm31.4 mm32,1 mm1.2 mm1.3 mm
