Каретка MGN9H на минирельс удлиненная

Каретка MGN9H на минирельс удлиненная
Каретка MGN9H на минирельс удлиненная
760 руб. /шт
Кол-во:
Избранное
Сравнить

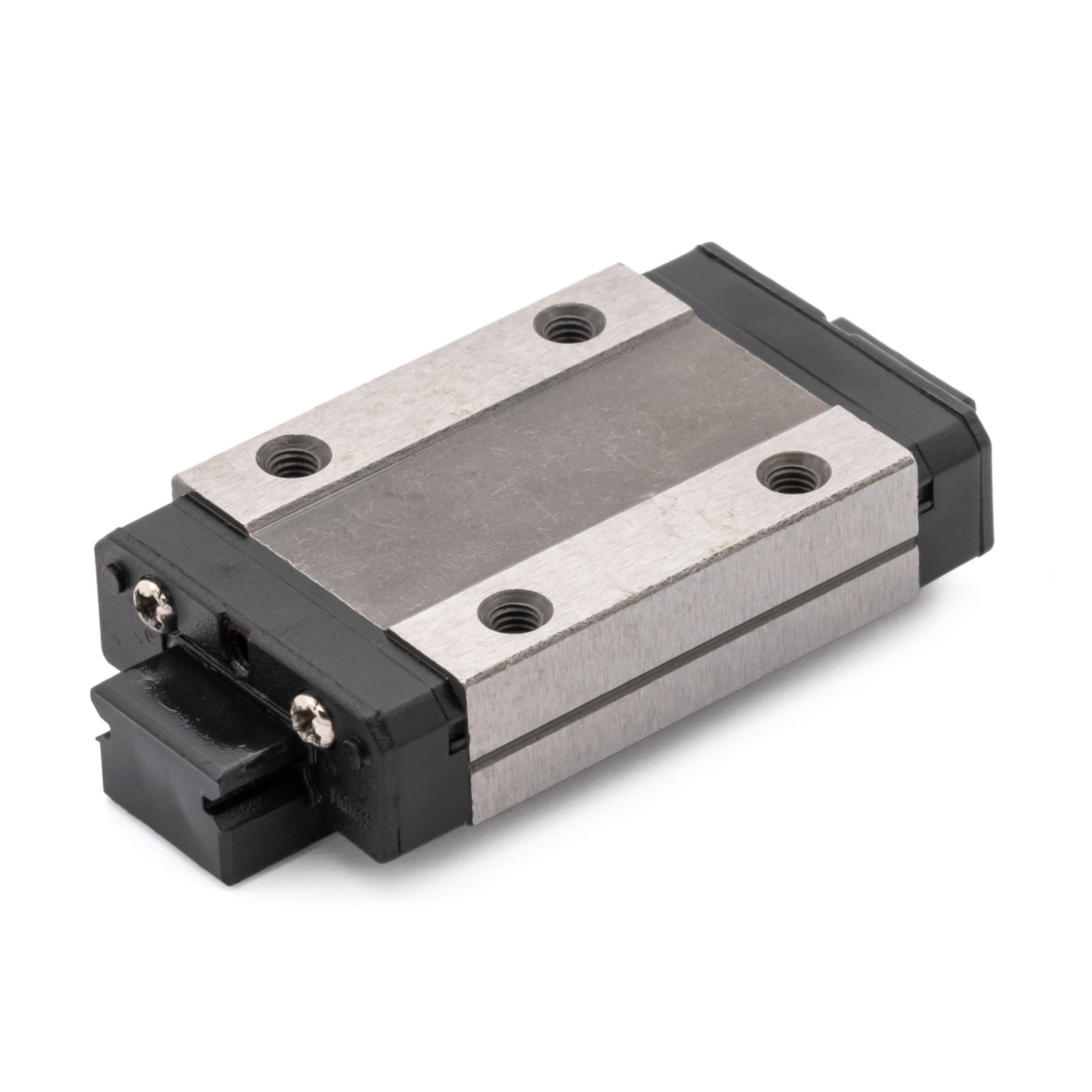

Удлиненный линейный подшипник(каретка) на профильный минирельс MGN типоразмера 9 мм

Профильные рельсовые направляющие бюджетной серии MGN - миниатюрные рельсы для небольшого оборудования. Типоразмер 9 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - U-образный, позволяет выдерживать нагрузки по всем направлениям.

Оптимально применимы в оборудовании, где требуется позиционирование без большой нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПараметрЗначение
Класс точностиC (стандартн)

Допустимое отклонение параллельности

Длина рельса Max. отклонение, мкм
<50 12
50-80 13
80-125 14
125-200 15
200-250 16
250-315 17
315-400 18
400-500 19
500-630 20

СКАЧАТЬ
ЧЕРТЕЖИ
Чертеж для Каретка MGN9H на минирельс удлиненная

МодельAHBLNH1SS1MhØdØd1fEMa, НмMb, НмMc, Нм
MGN7С 4.7 8 7 мм 23.4 8 6.5 17 15 M2 2.5 4.2 2.4 2.4 15 2.8 Нм 2.8 Нм 5.0 Нм
MGN7H 4.7 8 7 мм 33 13 6.5 17 15 M2 2.5 4.2 2.4 2.4 15 8.5 Нм 8.5 Нм 9.1 Нм
MGN9C 6.5 10 9 мм 31 10 8 20 15 M3 3 6 3.5 4 20 7.3 Нм 7.3 Нм 10.2 Нм
MGN9H 6.5 10 9 мм 41 16 8 20 15 M3 3 6 3.5 4 20 18.0 Нм 18.0 Нм 18.0 Нм
MGN12С 8 13 12 мм 35 15 10 27 20 M3 3.5 6 3.5 3 25 11.3 Нм 10.1 Нм 19.2 Нм
MGN12H 8 13 12 мм 47.7 20 10 27 20 M3 3.5 6 3.5 3 25 28.0 Нм 25.5 Нм 31.7 Нм
MGN15С 10 16 15 мм 43 20 12 32 25 M3 4 6 3.5 4 40 23.3 Нм 21.1 Нм 38.2 Нм
MGN15H 10 16 15 мм 61 25 12 32 25 M3 4 6 3.5 4 40 63.0 Нм 55.1 Нм 63 Нм
