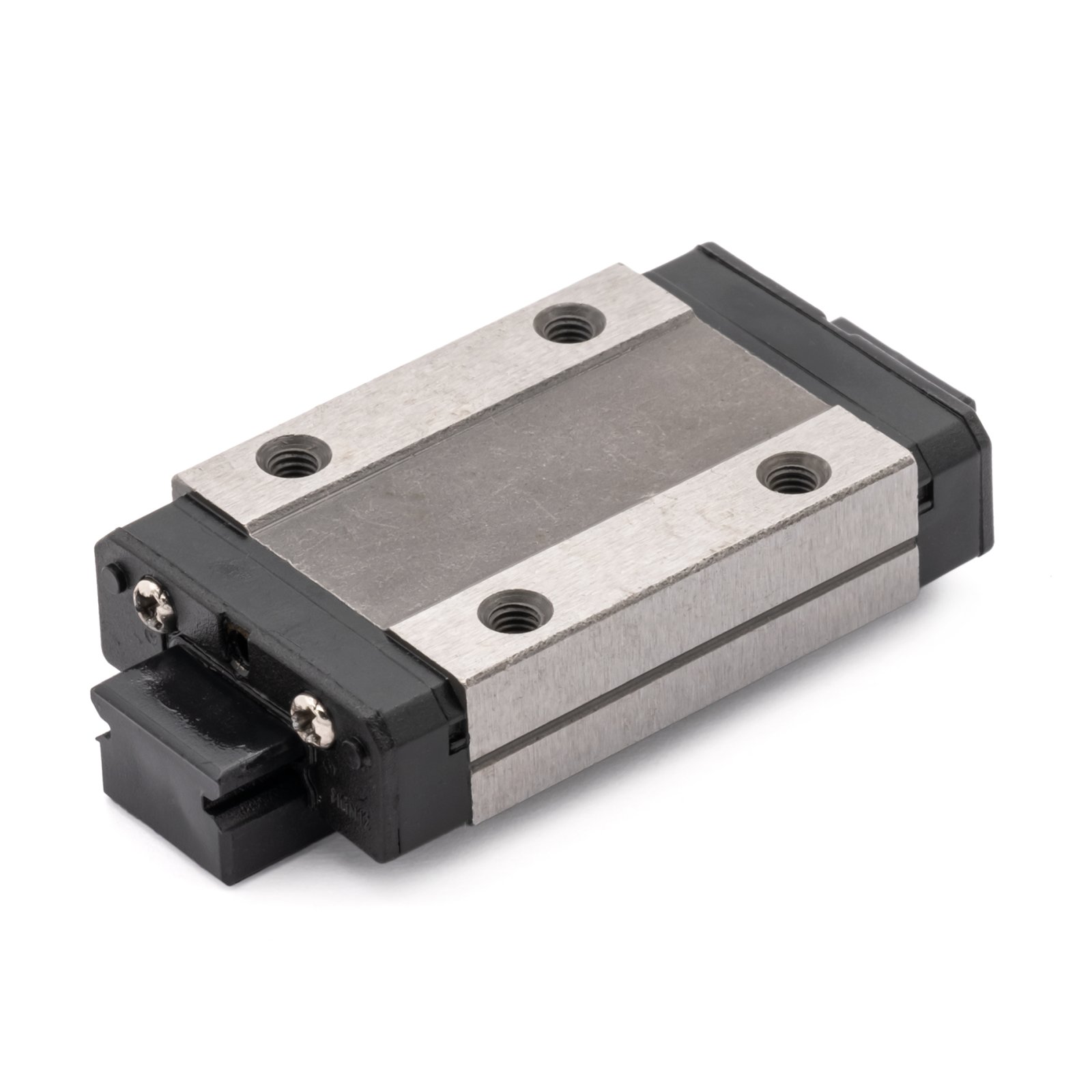

MGN7H - каретка на минирельс

MGN7H - каретка на минирельс Копировать информацию о товаре в буфер

Линейный подшипник(каретка) удлиненный бесфланцевый на профильный минирельс серии MGN, типоразмер 7 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Грузоподъемность дин.
1.4 кН
Типоразмер|
7 мм
Все характеристики
(0)
отзывов: 0
542 542 р. / шт

Линейный подшипник(каретка) на профильный минирельс MGN типоразмера 7 мм

Профильные рельсовые направляющие бюджетной серии MGN - миниатюрные рельсы для небольшого оборудования. Типоразмер 7 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - U-образный, позволяет выдерживать нагрузки по всем направлениям.

Оптимально применимы в оборудовании, где требуется позиционирование без большой нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.


Технические характеристики


ПараметрЗначение
СерияMGN
Типоразмер7 мм
ТипH (увел. грузоподъемность)
ТочностьC (стандарт.)
ПреднатягZ0
Грузоподъемность стат.2.5 кН
Грузоподъемность дин.1.4 кН


Чертеж для MGN7H

ПараметрЗначение
Момент Мr, Нм8.5 Нм
Момент Мp, Нм8.5 Нм
Момент Мy, Нм9.1 Нм


Чертежи

свернуть
Чертеж для MGN7H

МодельAHBLNH1SS1Mh⌀d⌀d1fEMa, НмMb, НмMc, Нм
MGN7С 4.7 8 7 мм 23.4 8 6.5 17 15 M2 2.5 4.2 2.4 2.4 15 2.8 Нм 2.8 Нм 5.0 Нм
MGN7H 4.7 8 7 мм 33 13 6.5 17 15 M2 2.5 4.2 2.4 2.4 15 8.5 Нм 8.5 Нм 9.1 Нм
MGN9C 6.5 10 9 мм 31 10 8 20 15 M3 3 6 3.5 4 20 7.3 Нм 7.3 Нм 10.2 Нм
MGN9H 6.5 10 9 мм 41 16 8 20 15 M3 3 6 3.5 4 20 18.0 Нм 18.0 Нм 18.0 Нм
MGN12С 8 13 12 мм 35 15 10 27 20 M3 3.5 6 3.5 3 25 11.3 Нм 10.1 Нм 19.2 Нм
MGN12H 8 13 12 мм 47.7 20 10 27 20 M3 3.5 6 3.5 3 25 28.0 Нм 25.5 Нм 31.7 Нм
MGN15С 10 16 15 мм 43 20 12 32 25 M3 4 6 3.5 4 40 23.3 Нм 21.1 Нм 38.2 Нм
MGN15H 10 16 15 мм 61 25 12 32 25 M3 4 6 3.5 4 40 63.0 Нм 55.1 Нм 63 Нм
