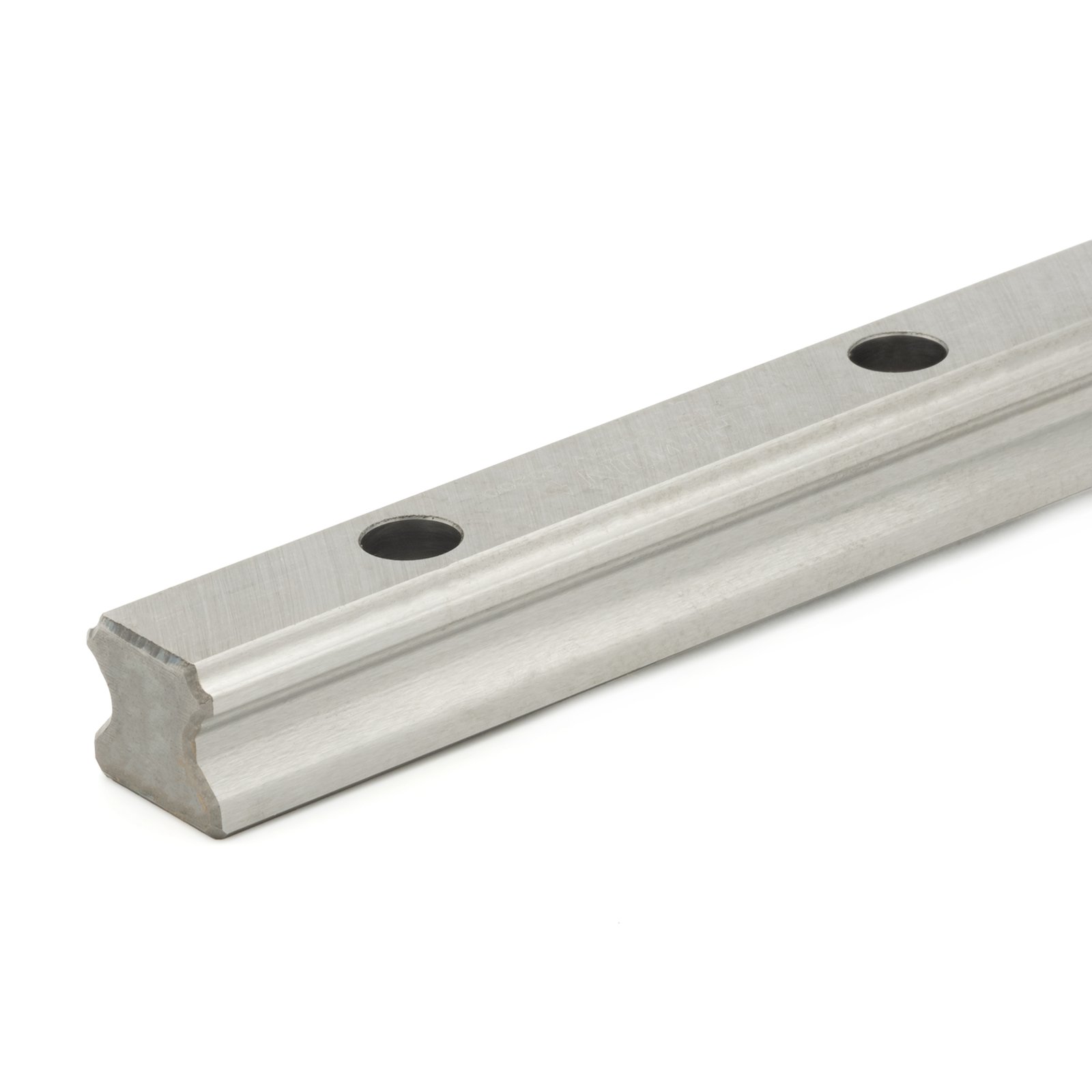

Сверхгрузоподъемные профильные рельсовые направляющие HIWIN (Тайвань) особо точные, ширина 25 мм, крепление рельса R (винтом сверху). Рельсы HIWIN предназначены для станков с ЧПУ, устройствах промышленной автоматизации и других системах точного линейного перемещения.
Максимальная длина продукции - см. ниже блок "цена при покупке оптом". Кратность реза продукции можно выбрать при добавлении в корзину, а также согласовать с менеджером.

Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.

Рез рельсов производится в размер, абразивом. Точность реза +/- 3 мм, угол реза в 90 градусов не гарантируется. На концах рельс возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется(если это важно - укажите в заявке или предусмотрите соответствующий припуск).

3D-модель Руководство для EGR25RH

Технические характеристики

свернуть

Параметр	Значение
Типоразмер	25 мм
Точность	H (высокая)
Серия	EG (низкопрофильная)
Крепление	R (винтом сверху)

Чертежи

свернуть

Модель	Wr	Hr	h	D	d	E1	P	L макс	Болты для рельса	Момент затяжки
EGR15UH	15 мм	12.5 мм	5.3 мм	7.5 мм	4.5 мм	20 мм	60 мм	4000 мм	M4x16	4 Нм
EGR20RH
EGR25RH
EGR30UH	28 мм	23 мм	12 мм	14 мм	9 мм	20 мм	80 мм	4000 мм	M8x25	30 Нм
EGR35RH
