EGR20RH - Профильная направляющая HIWIN EGR

EGR20RH - Профильная направляющая HIWIN EGR Копировать информацию о товаре в буфер

Рельсовая направляющая HIWIN EGR, Типоразмер 20 мм, Точность H (высокая)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
7125 7 125 р. / м

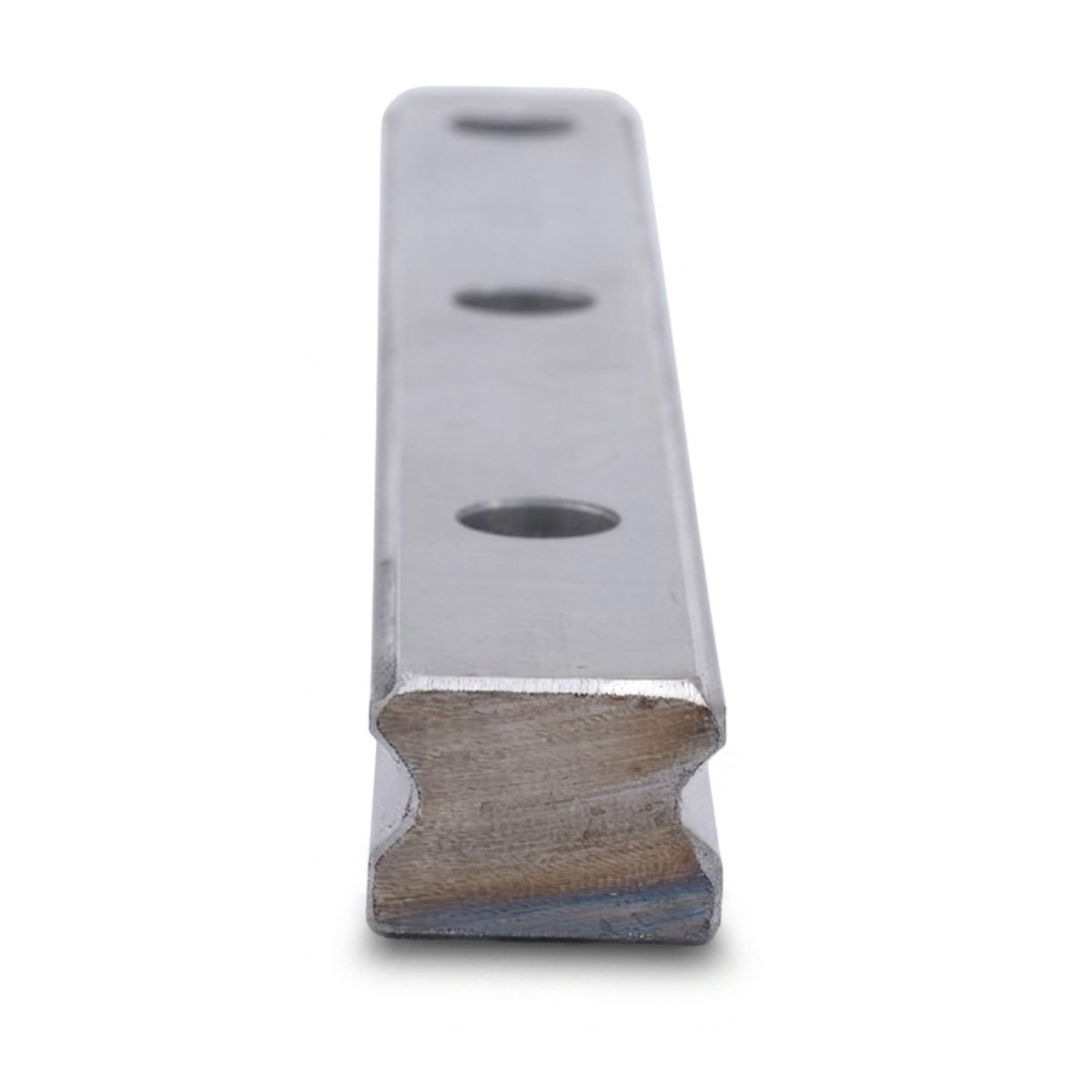

EGR20RH - Профильная направляющая HIWIN EGR особо точная 20 мм

Сверхгрузоподъемные профильные рельсовые направляющие HIWIN (Тайвань) особо точные, ширина 20 мм. Рельсы HIWIN предназначены для станков с ЧПУ, устройствах промышленной автоматизации и других системах точного линейного перемещения.


Рез рельсов производится в размер, абразивом. Точность реза +/- 3 мм, угол реза в 90 градусов не гарантируется. На концах рельс возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется(если это важно - укажите в заявке или предусмотрите соответствующий припуск).

Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.


Максимальная длина продукции - см. ниже блок "цена при покупке оптом". Кратность реза продукции можно выбрать при добавлении в корзину, а также согласовать с менеджером.

Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.


Рез рельсов производится в размер, абразивом. Точность реза +/- 3 мм, угол реза в 90 градусов не гарантируется. На концах рельс возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется(если это важно - укажите в заявке или предусмотрите соответствующий припуск).

Технические характеристики

ПараметрЗначение
Типоразмер20 мм
ТочностьH (высокая)

Чертежи

свернуть
Чертеж для

МодельWrHrhDdE1PL максБолты для рельсаМомент затяжки
EGR15UH 15 мм12.5 мм5.3 мм7.5 мм4.5 мм20 мм60 мм4000 ммM4x164 Нм
EGR20RH 20 мм15.5 мм8.5 мм9.5 мм6 мм20 мм60 мм4000 ммM5x169 Нм
EGR25RH 23 мм18 мм9 мм11 мм7 мм20 мм60 мм4000 ммM6x2013 Нм
EGR30UH 28 мм23 мм12 мм14 мм9 мм20 мм80 мм4000 ммM8x2530 Нм
EGR35RH 34 мм27.5 мм12 мм14 мм9 мм20 мм80 мм4000 ммM8x2530 Нм
