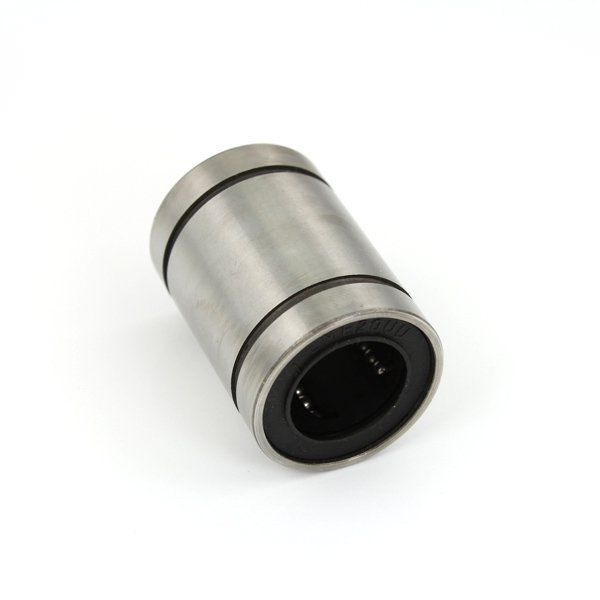

LM35 - Втулка шариковая

LM35 - Втулка шариковая
LM35 - Втулка шариковая
331 руб. /шт
Кол-во:
Избранное
Сравнить

Втулка шариковая для вала WC диаметра 35 мм (линейный подшипник). Применяется в координатных осях, станках с ЧПУ, как линейные перемещения в самом широком спектре оборудования

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Видзакрытая
Грузоподъемность дин.167 кгс
Диаметр52 мм
Диаметр вала35 мм
Длина70 мм
ЧЕРТЕЖИ
Чертеж для LM35 - Втулка шариковая

МодельFwDCC1D1C2Дин. CN
LM8 8 мм 15 мм 24 мм 11.5 14.3 1.1 27 кгс
LM10 10 мм 19 мм 29 мм 22 18 1.3 37 кгс
LM12 12 мм 21 мм 30 мм 23 20 1.3 51 кгс
LM16 16 мм 28 мм 37 мм 26.5 27 1.6 77 кгс
LM20 20 мм 32 мм 42 мм 30.5 30.5 1.6 88 кгс
LM25 25 мм 40 мм 59 мм 41 38 1.85 98 кгс
LM30 30 мм 45 мм 64 мм 44.5 43 1.85 150 кгс
LM35 35 мм 52 мм 70 мм 49.5 49 2.1 167 кгс
LM40 40 мм 60 мм 80 мм 60.5 57 2.1 216 кгс
LM50 50 мм 80 мм 100 мм 74 76.5 2.6 96 кгс
LM60 60 мм 90 мм 110 мм 85 86.5 3.15 460 кгс
