Тормоз HDWZ1-2, D68, d10
Тормоз HDWZ1-2, D68, d10
3556
руб. /шт

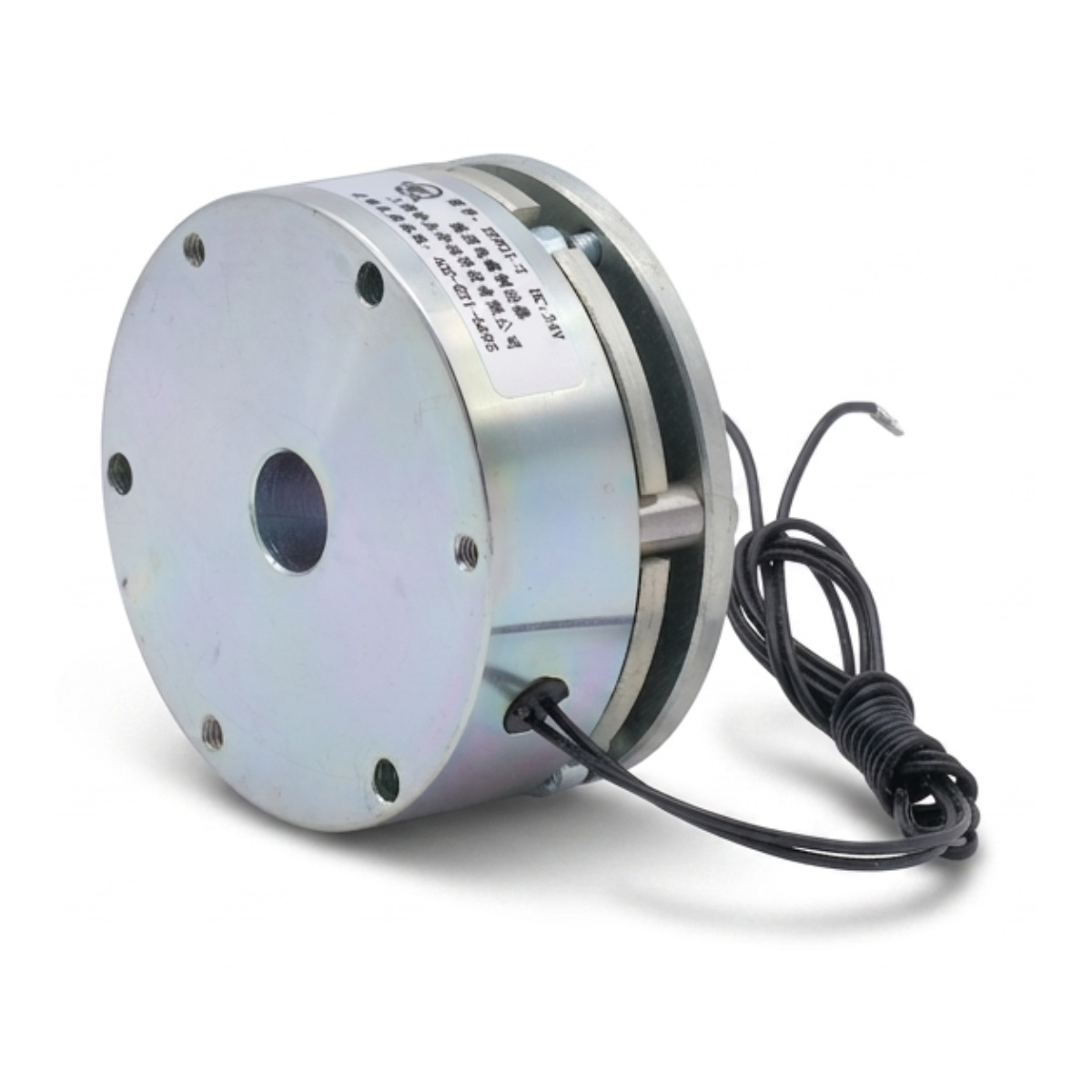

Тормоз шагового двигателя и серводвигателя HDWZ1-2
Фрикционный тормоз для шаговых двигателей и серводвигателей. При снятии питания с соленоида. пружина срабатывает автоматически, фиксируя вал. Помимо применения в станках, может использоваться в автоматических дверях, медицинском и офисном оборудовании и т.д. Благодаря компактным размерам и небольшому весу, низкому уровню издаваемого шума и высокой надежностью, является надежным выбором для использования в автоматическом оборудовании.- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Момент удержания | Напряжение питания | Мощность | Потребляемый ток |
|---|---|---|---|---|
| HDWZ1-0.5 | 0.5 Н*м | 24 В | 6 Вт | 0.25 А |
| HDWZ1-1 | 1 Н*м | 24 В | 8 Вт | 0.34 А |
| HDWZ1-2 | 2 Н*м | 24 В | 10 Вт | 0.42 А |
| HDWZ1-4 | 4 Н*м | 24 В | 15 Вт | 0.63 А |
| HDWZ1-6 | 6 Н*м | 24 В | 19 Вт | 0.80 А |
Скорость
| Модель | Время включения | Время отключения | Скорость применения |
|---|---|---|---|
| HDWZ1-0.5 | 39 мс | 5000 об/мин | |
| HDWZ1-1 | 43 мс | 5000 об/мин | |
| HDWZ1-2 | 48 мс | 5000 об/мин | |
| HDWZ1-4 | 55 мс | 3000 об/мин | |
| HDWZ1-6 | 64 мс | 3000 об/мин |
СКАЧАТЬ
ЧЕРТЕЖИ
| Модель | d | D1 | D2 | L1 | L2 | L3 | h | a | b | M |
|---|---|---|---|---|---|---|---|---|---|---|
| HDWZ1-0.5 | 6 мм | 47 мм | 40 мм | 33 мм | 8 мм | 2 мм | - | 5 мм | - | М3 |
| HDWZ1-1 | 6 мм | 58 мм | 48 мм | 33 мм | 8 мм | 2 мм | - | 5 мм | - | М4 |
| HDWZ1-2 | 10 мм | 62 мм | 67.5 мм | 34 мм | 8 мм | 2 мм | - | 8.6 мм | - | М4 |
| HDWZ1-4 | 12 мм | 82 мм | 72 мм | 35 мм | 10 мм | 6 мм | 13.8 мм | - | 4 мм | М4 |
| HDWZ1-6 | 12 мм | 82 мм | 72 мм | 35.5 мм | 10 мм | 7 мм | 13.8 мм | - | 4 мм | М4 |
