Артикул:
STG57-76-50

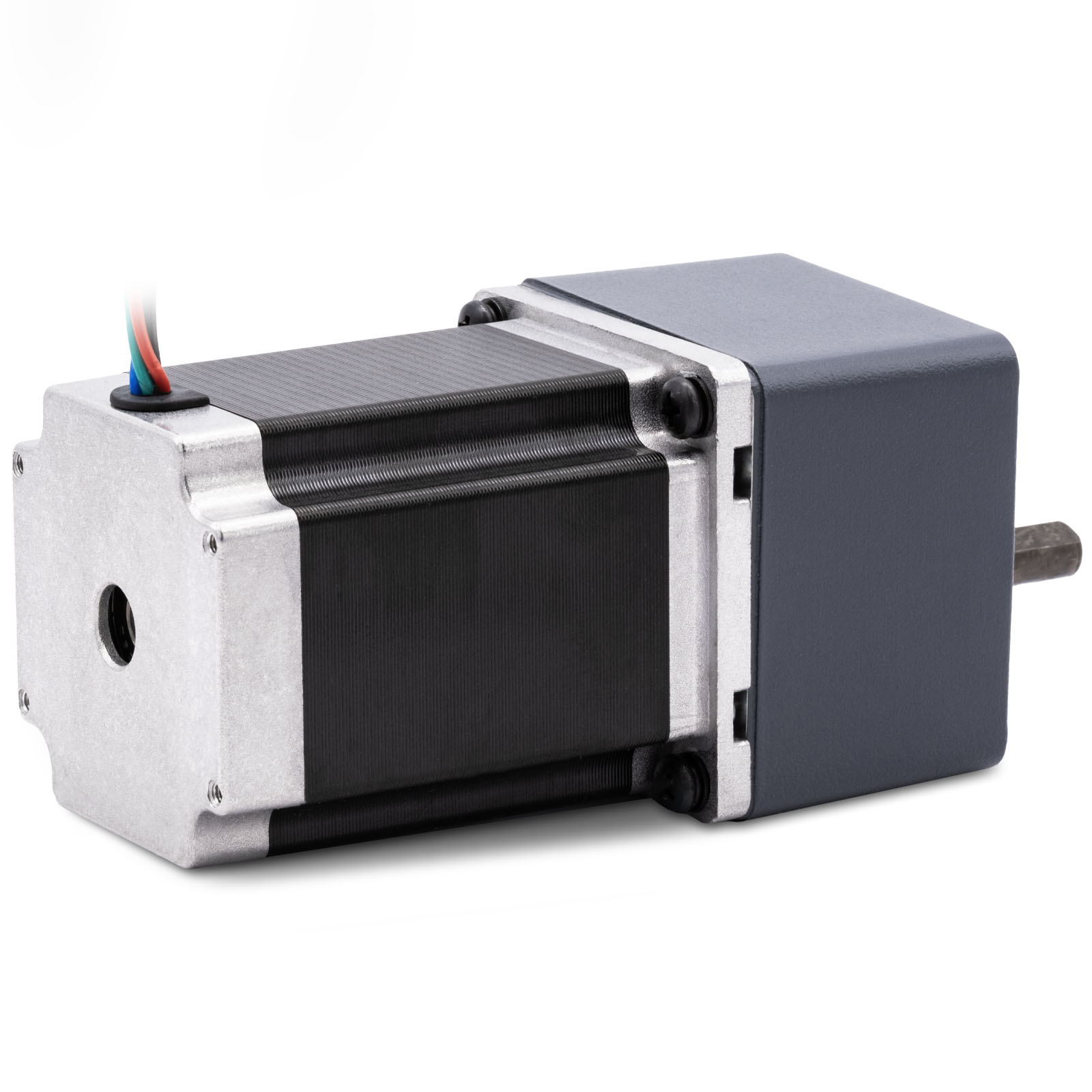

Шаговые моторы-редукторы STG57-76 предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных и раскроечных комплексах, актуаторах, модулях линейного перемещения, измерительном и манипулирующем оборудовании, а также 3D-принтерах.
Люфт
< 0.3°
Индуктивность, мГн
3.8
Крутящий момент максимальный, Нм
32
Крутящий момент удержания, Нм
7.7
Передаточное отношение
50:1
Сопротивление фазы, Ом
1
Тип
2х-фазный ШД
Температура среды
-20..+50°C
Ток номинальный, А
3
Точность
5% (± 15 угловых минут)
Шаг
0.036° (10000 шагов/об)
Фланец
57 мм (NEMA 23)
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Техническая информация
| Тип | Фланец | Шаг | Люфт | Передаточное отношение | Ток фазы | Сопротивление обмотки | Момент удержания двигателя | Рабочая температура | Масса | Параметр #1 | Момент на выходе | 2х-фазный ШД | 57 мм (NEMA 23) | 0.036° (10000 шагов/об) | < 0.3° | 50:1 | 3 A | 1 Ом | 7,7 Нм | -20..+50°C | 1.50 кг | 10000 шагов/оборот | 32 Нм |
|---|
| Модель | R |
|---|---|
| STG57-76-50 | 41 мм |
| Модель | R |
| STG57-76-5 | 32 мм |
| STG57-76-10 | 32 мм |
| STG57-76-20 | 41 мм |
| STG57-76-50 | 41 мм |
