SK50-FMB32-100 - Оправка фрезерная для торцевых фрез

SK50-FMB32-100 - Оправка фрезерная для торцевых фрез Копировать информацию о товаре в буфер

Оправка фрезерная для торцевых фрез, Конус SK50, Держатель фрезы FMB32, Рабочая длина 100 мм, Биение не более 0.005 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Выход
FMB32
Рабочая длина|
100 мм
Все характеристики
(0)
отзывов: 0
6805 6 805 р. / шт

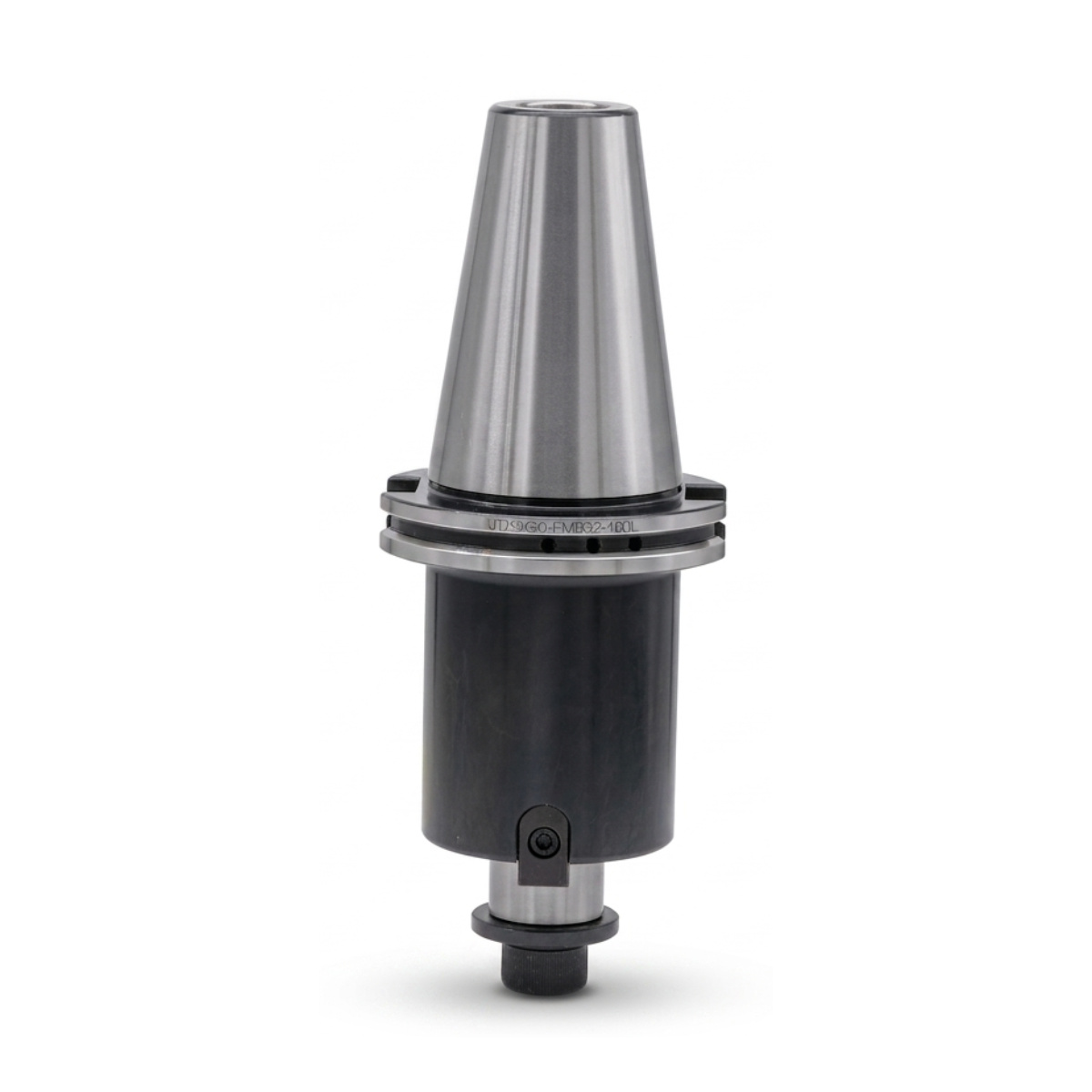

SK50-FMB32-100 - Оправка фрезерная для торцевых фрез FMB32 в конус SK50

Патрон фрезерный (оправка) для установки в инструментальный конус SK50 с держателем торцевых фрез FMB32. Рабочая длина 100 мм, биение не более 0.005 мм. Штревель и ключ к патрону приобретаются отдельно.

Технические характеристики

ПараметрЗначение
КонусSK50
Полная длина223.75 мм
Длина выступающей части(рабочая)100 мм
Радиальное биениене более 0.005 мм
Крепление фрезыFMB32

Чертежи

свернуть
Чертеж для

МодельLL1L2L3L4K1K2Md1d2d3
SK50-FMB22-60 179.75 мм100 мм18 мм41 мм19.1 мм4.8 мм10 ммM10x1.522 мм2648
SK50-FMB22-100 219.75 мм100 мм18 мм81 мм19.1 мм4.8 мм10 ммM10x1.522 мм2648
SK50-FMB22-150 269.75 мм150 мм18 мм131 мм19.1 мм4.8 мм10 ммM10x1.522 мм2648
SK50-FMB27-60 181.75 мм60 мм20 мм41 мм19.1 мм5.8 мм12 ммM12x1.7527 мм3358
SK50-FMB27-100 211.75 мм100 мм20 мм81 мм19.1 мм5.8 мм12 ммM12x1.7527 мм3358
SK50-FMB27-150 271.75 мм150 мм20 мм131 мм19.1 мм5.8 мм12 ммM12x1.7527 мм3358
SK50-FMB32-60 183.75 мм60 мм22 мм41 мм19.1 мм6.8 мм14 ммM16x2.032 мм4070
SK50-FMB32-100 223.75 мм100 мм22 мм81 мм19.1 мм6.8 мм14 ммM16x2.032 мм4070
SK50-FMB32-150 273.75 мм150 мм22 мм231 мм19.1 мм6.8 мм14 ммM16x2.032 мм4070
SK50-FMB40-100 226.75 мм100 мм25 мм81 мм19.1 мм8.3 мм16 ммM16x2.040 мм5080
SK50-FMB40-150 276.75 мм150 мм25 мм131 мм19.1 мм8.3 мм16 ммM16x2.040 мм5080
