M1.5-Z30-d20.0 - шестерня M1.5 прямозубая со ступицей

M1.5-Z30-d20.0 - шестерня M1.5 прямозубая со ступицей Копировать информацию о товаре в буфер

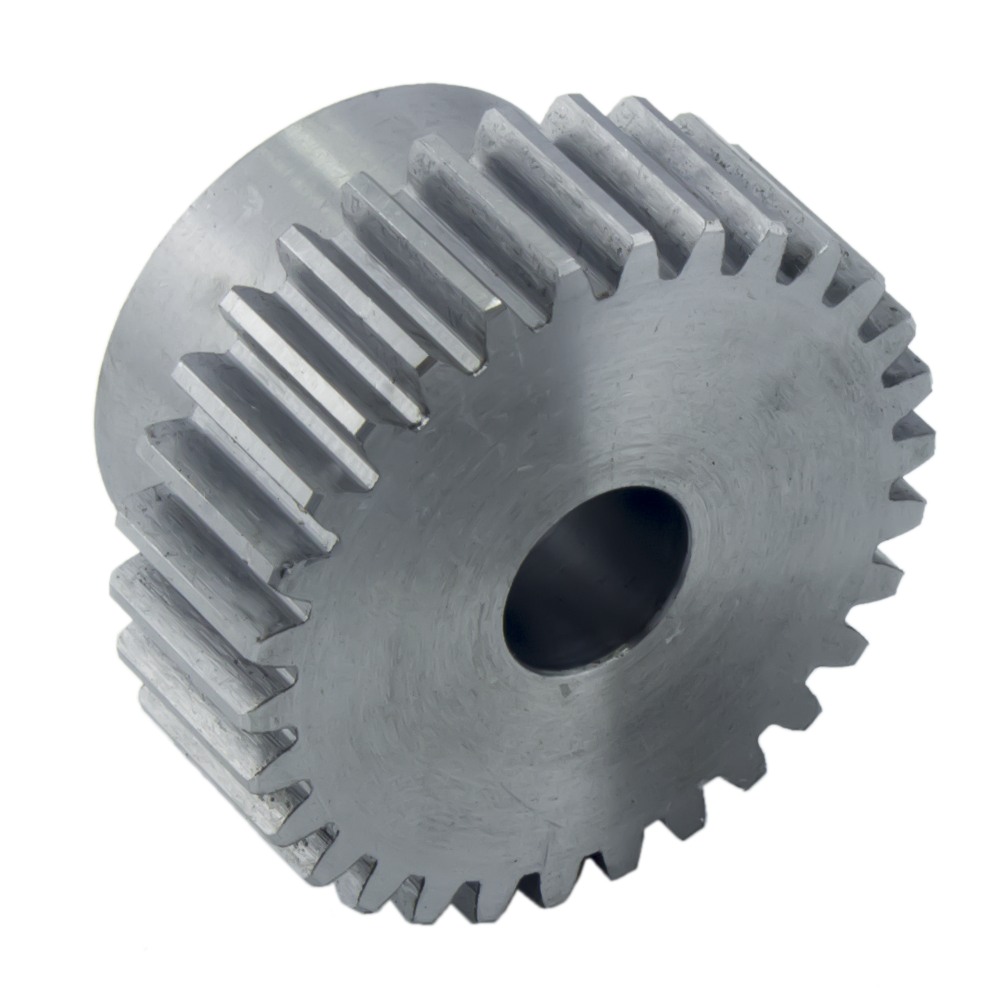

Зубчатая шестерня M1.5, стальная прямозубая, M1.5. Крепление на вал 20 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Число зубцов
30
Отверстие под вал
20 мм
Материал
ст45
Модуль
M1.5
Все характеристики
(0)
отзывов: 0
549 549 р. / шт

Зубчатое колесо, шестерня стальная прямозубая со ступицей

Шестерня стальная прямозубая, со ступицей, модуль M1.5, с эвольвентным зубом, для создания прецизионной зубчатой передачи(кремальеры), на вал шагового или серводвигателя диаметром 20 мм

Технические характеристики

ПараметрЗначение
МодульM1.5
Число зубцовZ=30
Диаметр отверстия под вал20 мм
Класс точностиC8 (JIS)
Материалст45
Термообработканет

Чертежи

свернуть
Чертеж для M1.5-Z30-d20.0

МодельZ(кол-во зубцов)DD1dD2L1LM
M1.5-Z15-d6.35 15 25.5 22.5 6.35 18 12 28 2-М4
G1.5-15-6.35 15 25.5 22.5 6.35 18 15 28 2-М4
M1.5-Z15-d8.0 15 25.5 22.5 8 18 15 28 2-М4
G1.5-15-8.0 15 25.5 22.5 8 18 15 28 2-М4
M1.5-Z20-d6.35 20 33 30 6.35 25 15 20 2-М5
M1.5-Z20-d8.0 20 33 30 8 25 15 20 2-М5
M1.5-Z20-d14.0 20 33 30 14 25 15 20 2-М5
M1.5-Z25-d8.0 25 40.5 37.5 8 30 15 28 2-М5
G1.5-30-12.7 30 48 45 12.7 35 15 28 2-М5
M1.5-Z30-d20.0 30 48 45 20 35 15 28 2-М5
M1.5-Z40-d20.0 40 63 60 20 40 12 20 2-М5
