Шестерня прямозубая М1.5 , число зубов Z=14, на вал 12.7 мм

Шестерня прямозубая М1.5 , число зубов Z=14, на вал 12.7 мм
Шестерня прямозубая М1.5 , число зубов Z=14, на вал 12.7 мм
855 руб. /шт
Кол-во:
Избранное
Сравнить

Шестерня прямозубая с зубцами эвольвентного профиля

Зубчатая шестерня модуль 1.5, посадка на вал 12.7 мм поджимным винтом. Число зубцов Z=14, ширина зуба 15 мм. Материал: сталь №45, без закалки. Предназначена для создания прецизионной зубчатой передачи.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Число зубьев Z 14
Модуль, M 1.5
Посадочный диаметр, D 12.7 мм
Скорость перемещения по рейке при 1000 об/мин 65973.45 мм/мин
Класс точности JIS C8
Материал Сталь №45, прикаленная

Шестерни с малым количеством зубов предоставляют прежде всего возможность достичь высоких скоростей. При использовании прямой посадки на вал и расчетной скорости вращения шагового двигателя 1000 оборотов в минуту, максимальная теоретически достижимая скорость составит примерно 65 м/мин.Также шестерни этого типа по этой же причине оптимально подходят для применения совместно с ременными и планетарными редукторами.

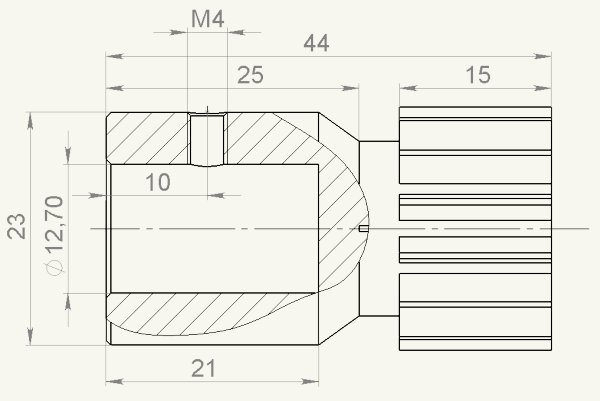

Схематический чертеж шестерни

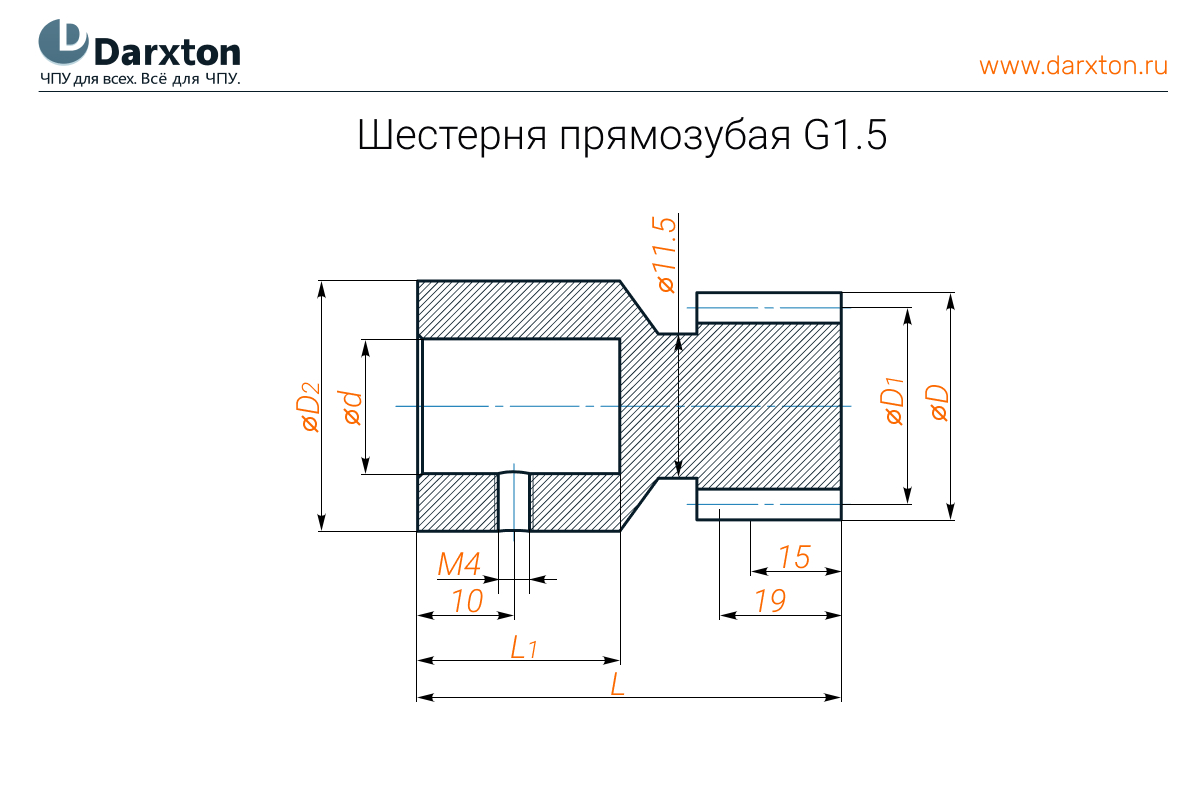

Схематический чертеж шестерни
