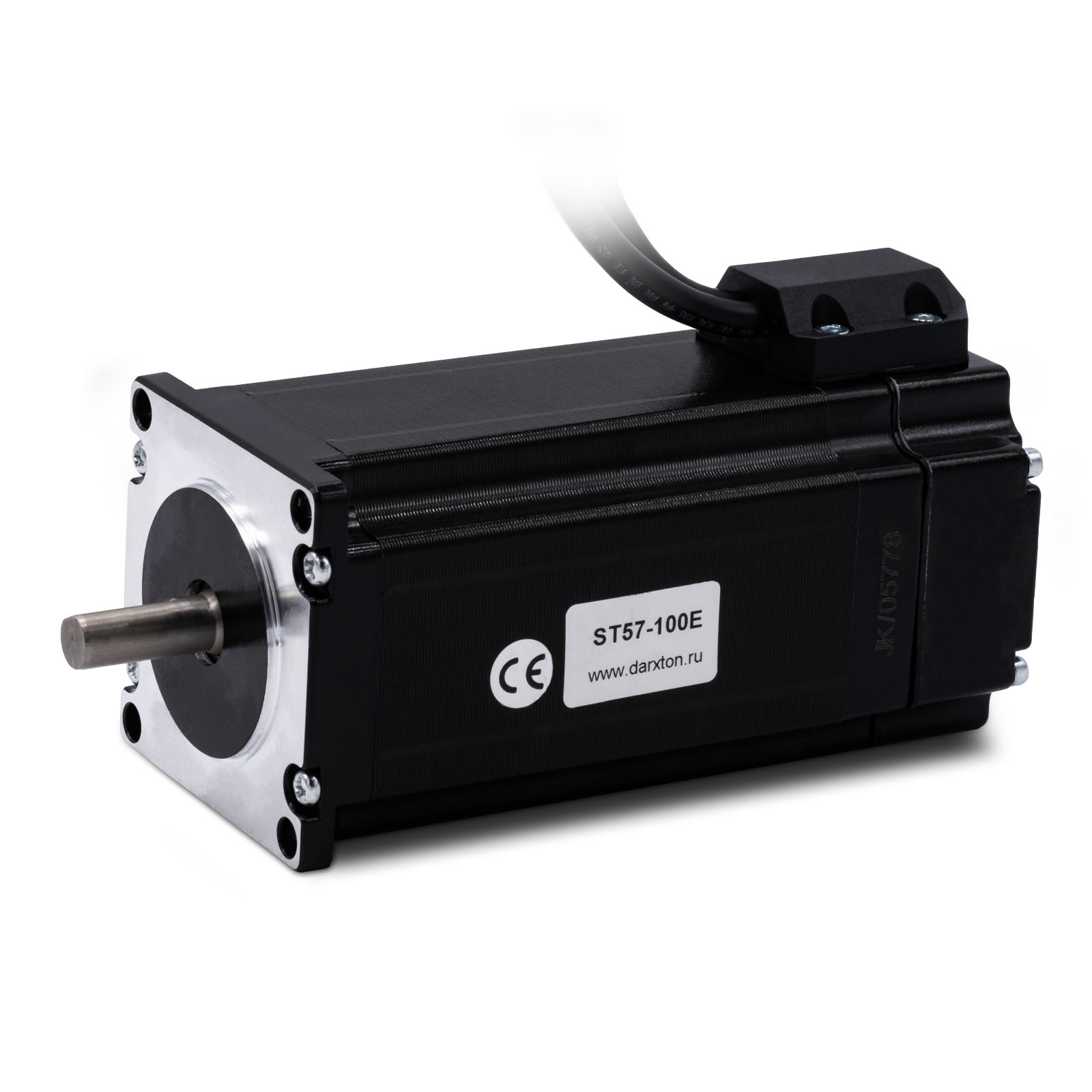

Шаговый серводвигатель ST57-100E с энкодером

5030 руб. /шт

Двигатель шаговый биполярный с фланцем 57 мм

Данный двигатель оптимально подходит к планетарным редукторам для создания шаговых мотор-редукторов. На вал двигателя установлен оптический энкодер для создания обратной связи.

Рейтинг

0 отзывов

Вопрос-ответ

Вопрос/ответ
Отзывы
Технические характеристики
Чертежи

ВОПРОС/ОТВЕТ

ОТЗЫВЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Свойство	Значение
Диаметр вала	8 мм
Длина	100+31 мм
Индуктивность	2.6 мГн
Крутящий момент, max.	2.6 Нм
Рабочая температура	0..85°С
Сопротивление обмоток	0.8 Ом
Тип двигателя	2х-фазный ШД
Ток, I	4.2 А
Точность	5% (± 15 угловых минут)
Фланец	57 мм (NEMA 23)
Шаг	1.8° (200 шагов/об)
Энкодер	оптический инкрементальный 4000 имп./об. Сигналы: A,B

Характеристики энкодера

Число импульсов/об	4000
Питание	5 В, 50 мА
Макс. выходная частота	100 кГц
Рабочая температура окр. среды	-20..85 °C
Высокий уровень	>2.5 В
Низкий уровень	<0.3 В

Цоколевка энкодера

Красный	+5 В
Черный	GND
Зеленый	А +
Белый	В +
Серый	В -
Коричневый	А -

Подключение к драйверу Leadshine:

Подключение шагового двигателя ST к драйверу Leadshine

ЧЕРТЕЖИ

Чертеж для Шаговый двигатель ST57-100E c энкодером
