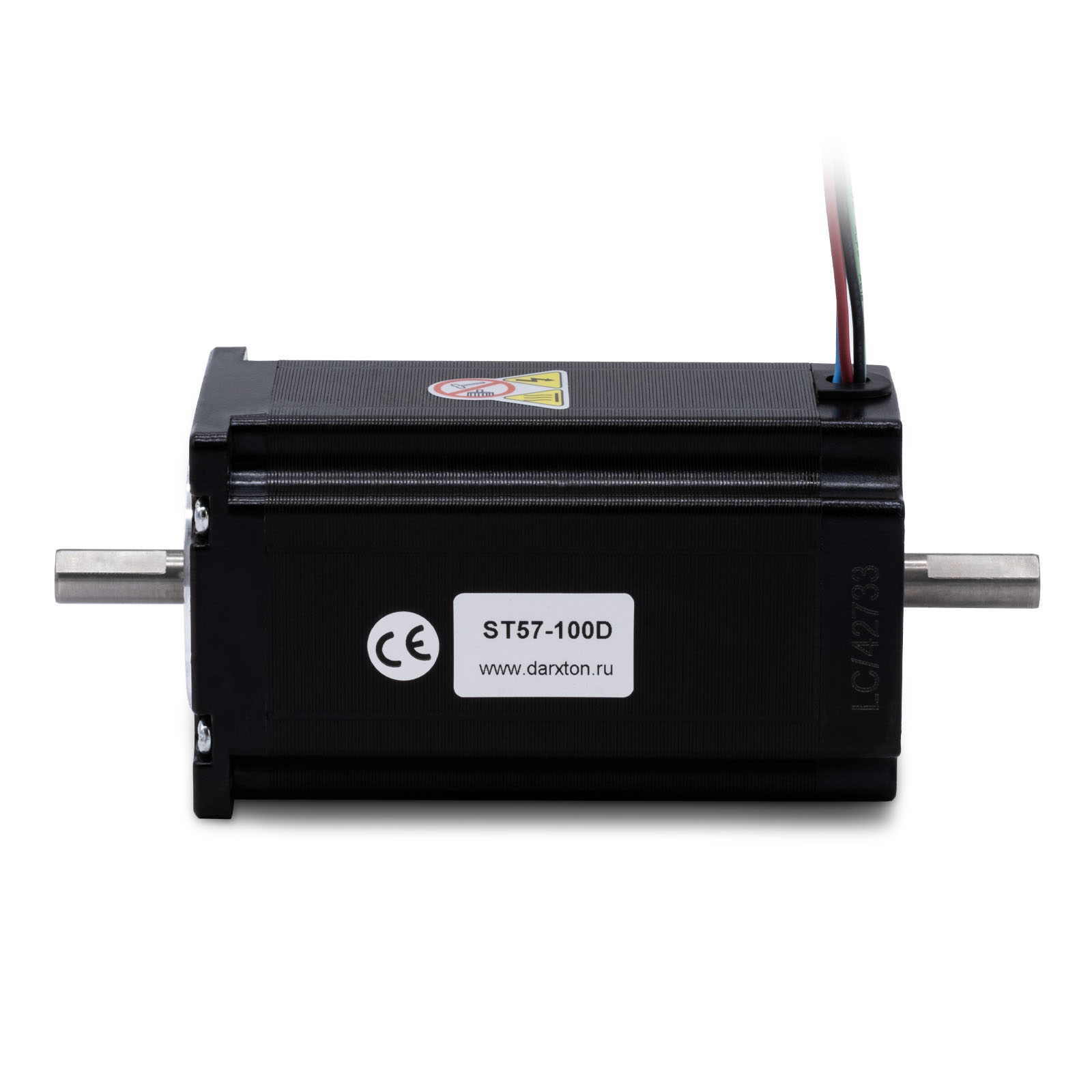

ST57-100D - Шаговый двигатель биполярный с 2 валами

ST57-100D - Шаговый двигатель биполярный с 2 валами Копировать информацию о товаре в буфер

Гибридный двухфазный ШД с фланцем 57 мм (NEMA 23). Длина 100 мм, момент 2.5 Нм для станков с ЧПУ, с 2 валами для установки рукояток или энкодеров.
Наличие: есть (обновл. 10.12.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Тип двигателя
2х-фазный ШД
Фланец
57 мм (NEMA 23)
Момент крутящий, max.
2.5 Нм
Все характеристики
(0)
отзывов: 0
5415 5 415 р. / шт

Шаговый двигатель ST57-56D биполярный для NEMA23

Двигатели с фланцем 57 мм (NEMA 23) предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках, а также 3D-принтерах, раскроечных комплексах, измерительном и манипулирующем оборудовании. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.

Оптимально подходят к редукторам серии PF для создания шаговых мотор-редукторов.

Шаговые двигатели - синхронные двигатели постоянного тока, позволяющие выполнять точные перемещения без обратной связи и жестко удерживать вал в промежуточных положениях. Предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных раскроечных CNC комплексах, актуаторах, модулях линейного перемещения и пр. оборудовании

Технические характеристики

ПараметрЗначение
Тип двигателя2х-фазный ШД
Фланец57 мм (NEMA 23)
Момент удержания2.5 Нм
Ток фазы4.2 А
Длина корпуса100 мм
Шаг1.8° (200 шагов/об)
Сопротивление обмотки0.8 Ом
Индуктивность2.6 мГн
Рабочая температураот -20 до +50°С
Класс защитыIP54
Масса1.47 кг

Чертежи

свернуть

Чертеж ST57-100D

Чертеж для

МодельLdh
ST57-56D 56 мм6.35 мм5.8 мм
ST57-76D 76 мм6.35 мм5.8 мм
ST57-100D 100 мм8 мм7.5
