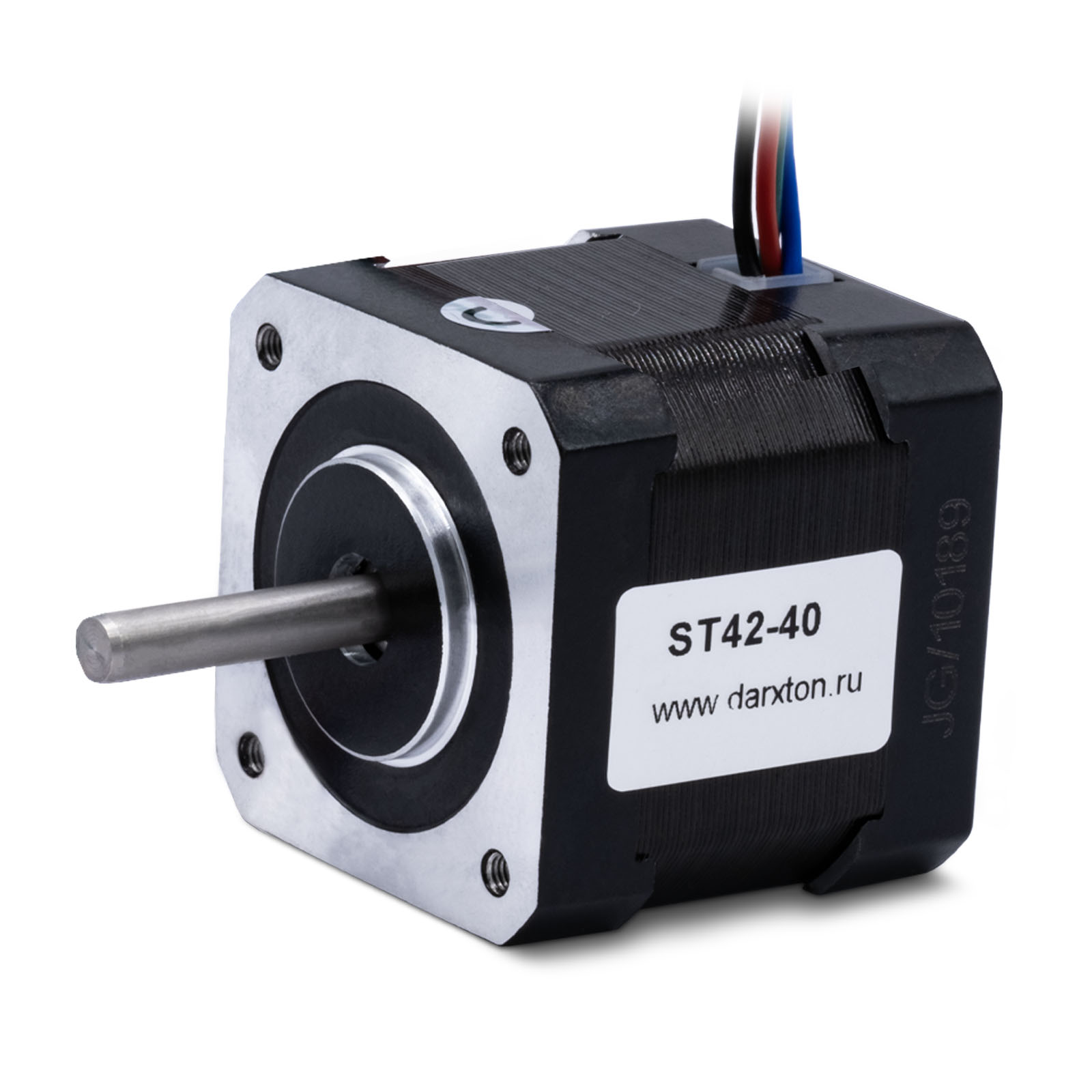

ST42-40 - шаговый двигатель

ST42-40 - шаговый двигатель
ST42-40 - шаговый двигатель
1085 руб. /шт
Кол-во:
Избранное
Сравнить
Двигатели с фланцем NEMA17 предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках, а также 3D-принтерах, раскроечных комплексах, измерительном и манипулирующем оборудовании. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.

Оптимально подходят к редукторам серии PF для создания шаговых мотор-редукторов.

Шаговые двигатели - синхронные двигатели постоянного тока, позволяющие выполнять точные перемещения без обратной связи и жестко удерживать вал в промежуточных положениях. Предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных раскроечных CNC комплексах, актуаторах, модулях линейного перемещения и пр. оборудовании
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПараметрЗначение
Тип двигателя2х-фазный ШД
ФланецNEMA17
Момент удержания0.46 Нм
Ток фазы1.7 А
Длина корпуса40 мм
Шаг1.8° (200 шагов/об)
Сопротивление обмотки1.7 Ом
Индуктивность3.0 мГн
Рабочая температураот -20 до +50°С
ЧЕРТЕЖИ

Чертеж ST42-40

Чертеж для Шаговый двигатель ST42-40

МодельLdФланец
ST42-40 40 мм 5 мм NEMA17
ST42-47 47 мм 5 мм NEMA17
ST42-60 60 мм 5 мм NEMA17
