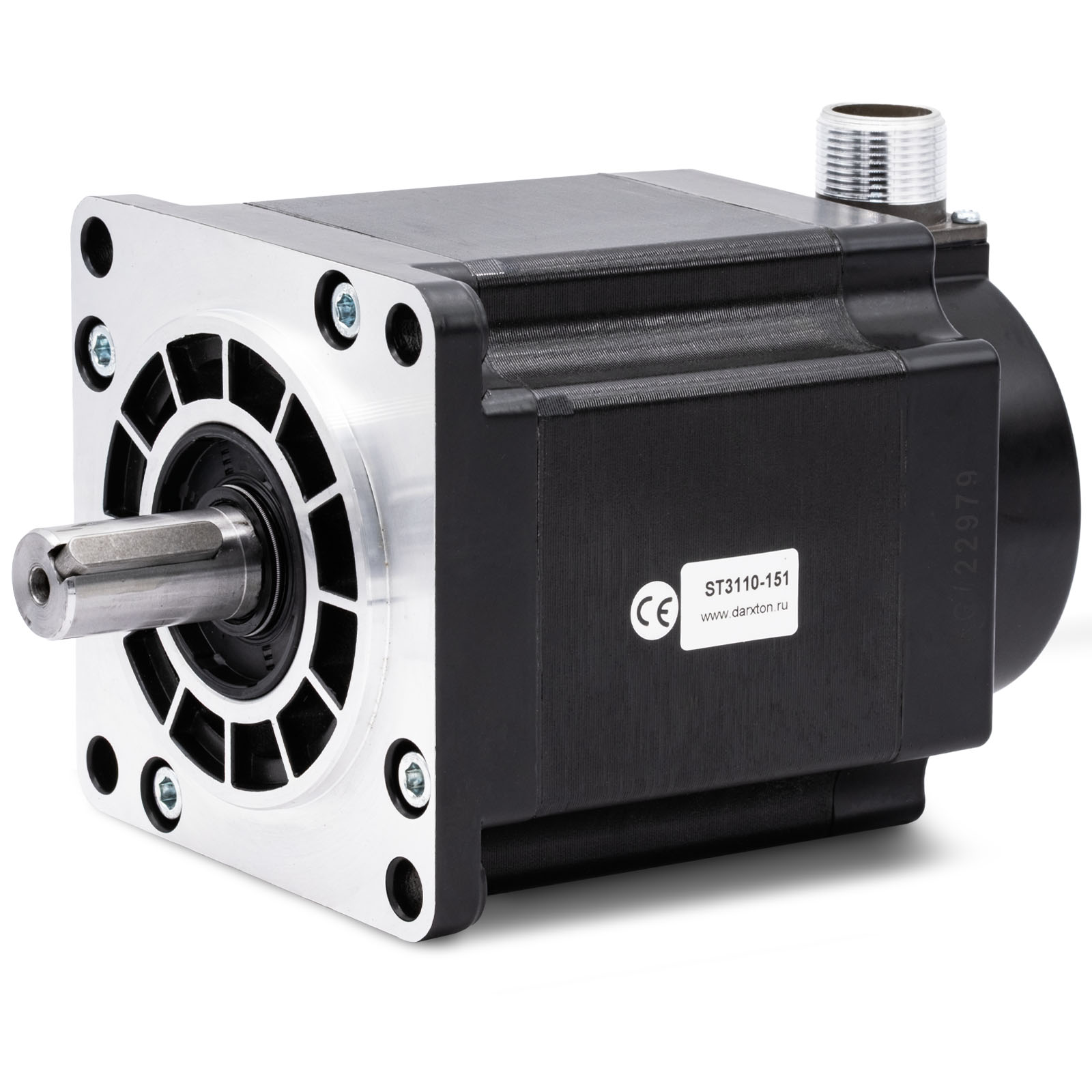

ST3110-151 - шаговый двигатель

ST3110-151 - шаговый двигатель
ST3110-151 - шаговый двигатель
11320 руб. /шт
Кол-во:
Избранное
Сравнить

Гибридный трехфазный ШД с фланцем 111 мм, длина 151 мм

Трёхфазные шаговые двигатели ST3 предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных и раскроечных комплексах, актуаторах, модулях линейного перемещения, измерительном и манипулирующем оборудовании. Трехфазные шаговые двигатели отличаются от биполярных более низким моментом удержания, но значительно более высокой (в 2-3 раза) достижимой скоростью вращения. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПараметрЗначение
Тип двигателя3х-фазный ШД
Фланец111 мм
Момент удержания
Ток фазы6.0 А
Длина корпуса151 мм
Шаг1.2° (300 шагов/об)
Сопротивление обмотки0.6 Ом
Индуктивность2.7 мГн
Рабочая температураот -20 до +50°С
ЧЕРТЕЖИ

Чертеж ST3110-151

Чертеж для Шаговый двигатель ST3110-151

МодельLL1DHmk
ST3110-127 129 мм 156 мм 19 мм 21.5 мм 6 мм 30 мм
ST3110-151 153 мм 180 мм 19 мм 21.5 мм 6 мм 30 мм
ST3110-185 187 мм 214 мм 19 мм 21.5 мм 6 мм 30 мм
