SBR16 - рельсовая направляющая
SBR16 - рельсовая направляющая
SBR16 - рельсовая направляющая

SBR16 - рельсовая направляющая Копировать информацию о товаре в буфер

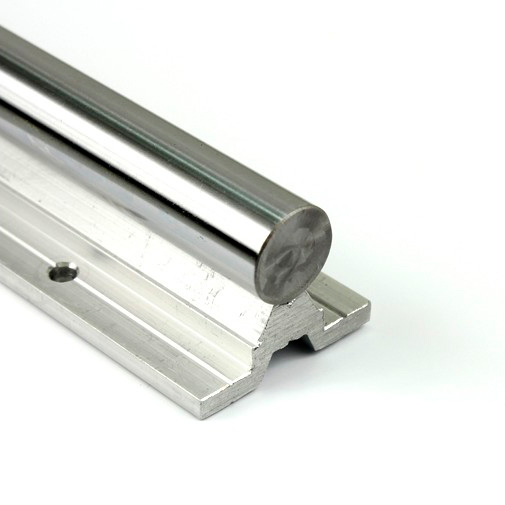

Полированный вал 16 мм на алюминиевой опоре. Материал вала: ст45

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Твердость
HRC 60-62
Диаметр вала
16 мм
Материал|
ст45
Все характеристики
(0)
отзывов: 0
2062 2 062 р. / м
Как купить?

Рельсовая цилиндрическая(круглая) линейная направляющая

Полированный вал из конструкционной стали, с высоким содержанием углерода на опоре, диаметр 16 мм. Цилиндрические рельсы используются в качестве направляющих координатных осей с ЧПУ, во фрезерных, гравировальных станках, 3D-принтерах, плоттерах, лабораторном и измерительном оборудовании. Цилиндрические направляющие на опоре крепятся на станину по всей длине, и тем самым не обладают главным недостатком направляющих валов - рельсы не прогибаются и передают нагрузку на конструкцию станка, что позволяет использовать их на станках практически любого формата.

Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.

Технические характеристики

свернуть
ПараметрЗначение
Диаметр вала16 мм
Материалст45
ТвердостьHRC 60-62

Чертежи

свернуть
Чертеж для SBR16

МодельDBChTS1P
SBR12 12 30 22 22.39 4 4.5 100
TBR16 16 50 37 22.14 6 5.5 150
SBR16 16 40 30 25 5 5.5 150
TBR20 20 55 40 29.01 8 5.5 150
SBR20 20 45 30 27 6 5.5 150
TBR25 25 65 45 31.97 10 6.6 200
SBR25 25 55 35 33 6 6.6 200
TBR30 30 75 55 36.52 12 6.6 200
SBR30 30 60 40 37 7 6.6 200
