TBR16UU - линейный подшипник качения

TBR16UU - линейный подшипник качения
TBR16UU - линейный подшипник качения
562 руб. /шт
Кол-во:
Избранное
Сравнить

Каретка (линейный модуль перемещения)

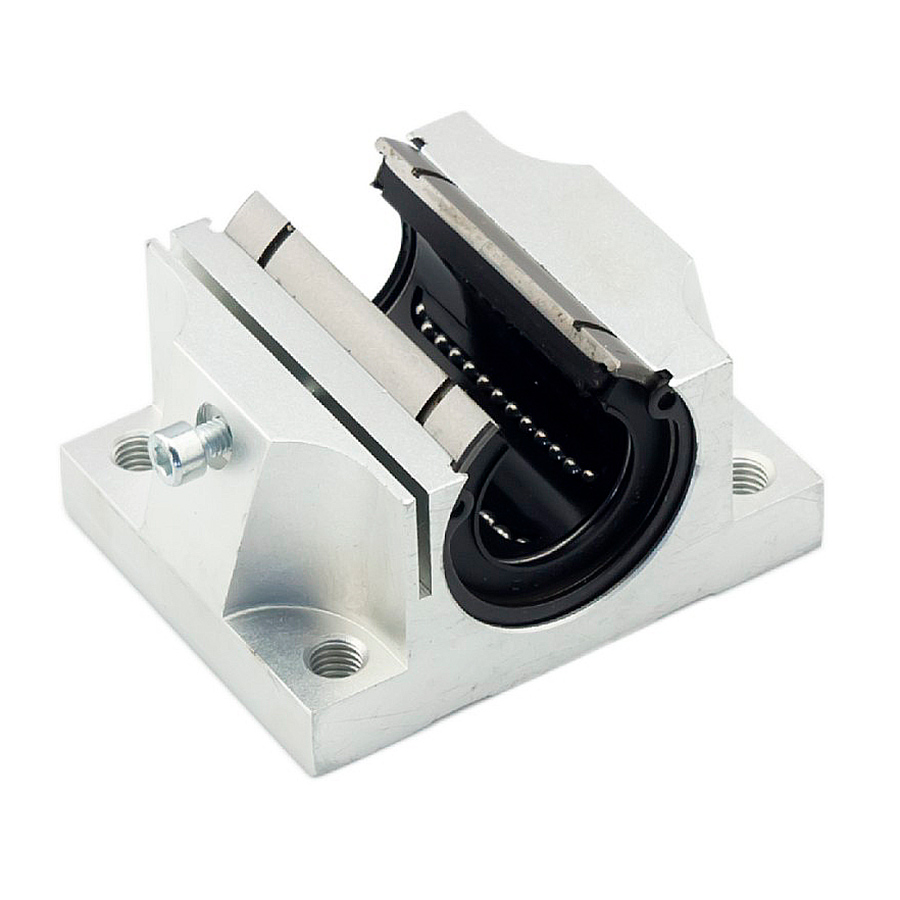

Каретка TBR16UU - это открытая шариковая втулка LM16-OP, заключенная в алюминиевый корпус и снабженная регулировочным винтом для выборки люфта. Cлужит в качестве линейного подшипника качения для рельсовых направляющих TBR диаметром 16 мм, и применяется в широком спектре оборудования, где требуются точные линейные перемещения - станках, координатных столах, модулях линейных перемещений.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПараметрЗначение
Форм-факторфланцевый
Диаметр вала16 мм
Длина каретки, мм42
Грузоподъемность дин.42 кгс
Грузоподъемность стат.60 кгс
СКАЧАТЬ
ЧЕРТЕЖИ
Чертеж для TBR16UU - Подшипник линейный с фланцем

МодельДиаметр валаhWMGKJAS1Дин. CN
TBR16UU 16 мм 18 62 42 26 30 50 8 M5 42 кгс
TBR20UU 20 мм 21 68 51 31 37 54 10 M6 79 кгс
TBR25UU 25 мм 28 82 65 41 50 65 12 M8 158 кгс
TBR30UU 30 мм 33,5 91 75 48 60 75 12 M8 175 кгс
