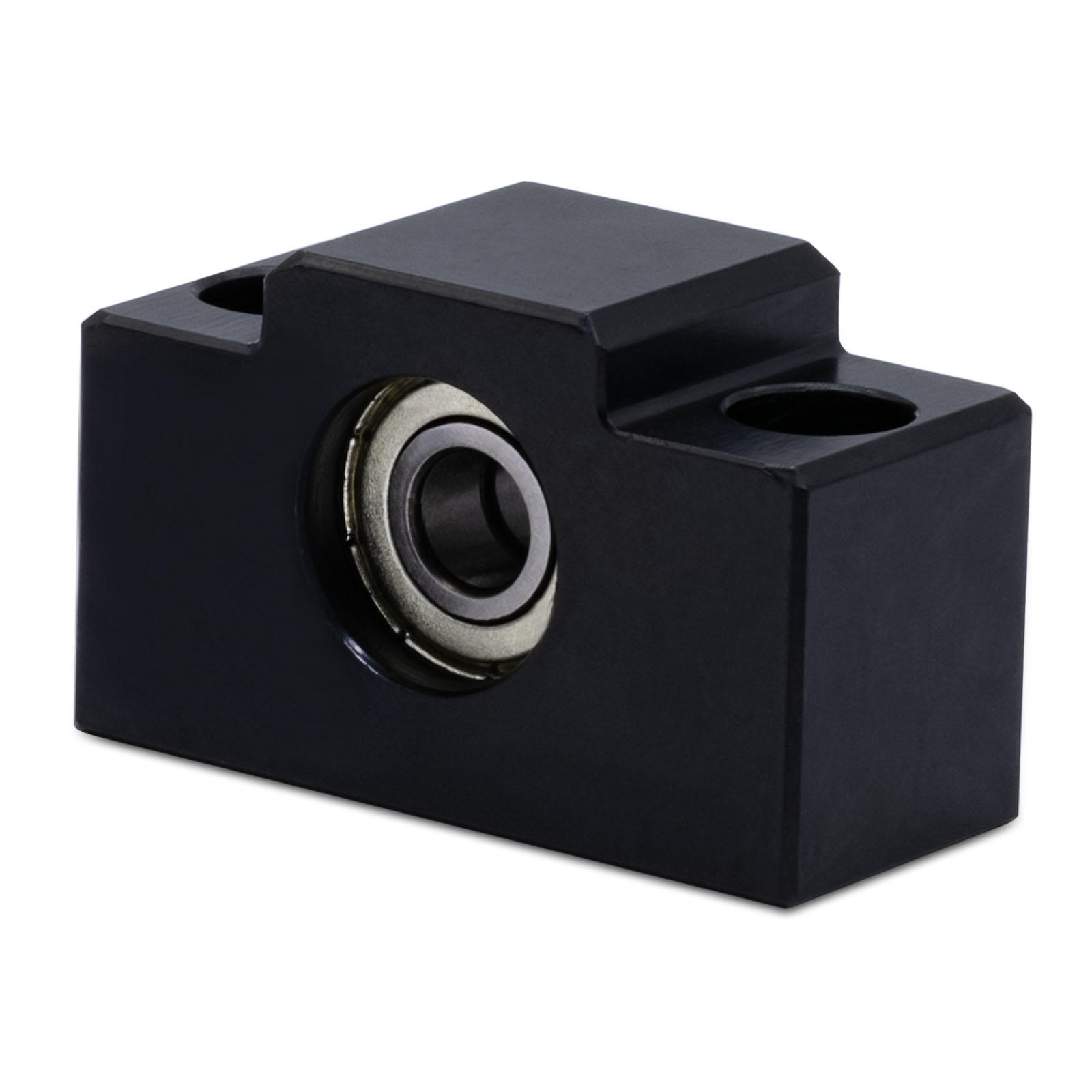

Опора винта подшипниковая фиксирующа EK8

Опора винта подшипниковая фиксирующа EK8
Опора винта подшипниковая фиксирующа EK8
1619 руб. /шт
Кол-во:
Избранное
Сравнить

Опора винта ШВП подшипниковая фиксирующая

Опора для крепления винта ШВП. В фиксирующих опорах установлены 2 подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. Рекомендуется при креплении винта ШВП использовать как минимум одну фиксирующую опору - это положительно сказывается на максимальной скорости вращения пары.

Диаметр внутренней обоймы 8 мм

Стандартные чертежи обработки доступны для скачивания ниже. Также возможна обработка по чертежам заказчика.

Рейтинг
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Диаметр вала8 мм
Крепление
ТочностьC7 (JIS)
РезьбаМ8х1.0
Подшипники
ЧЕРТЕЖИ

Опора винта подшипниковая фиксирующая EK8. Схематический чертеж.

Модель A B C E F G H D D1
EK06 42 20 25 20 23 31 30 6 5.5(10)
EK08 52 23 32 26 30 13.6 38 8 6.6
EK10 70 24 43 24 32.5 17 52 10 9
EK12 70 24 43 24 35.5 20.4 52 12 9
EK15 80 25 49 25 41 25.5 60 15 11
EK20 95 42 58 25 60 34 75 20 11
