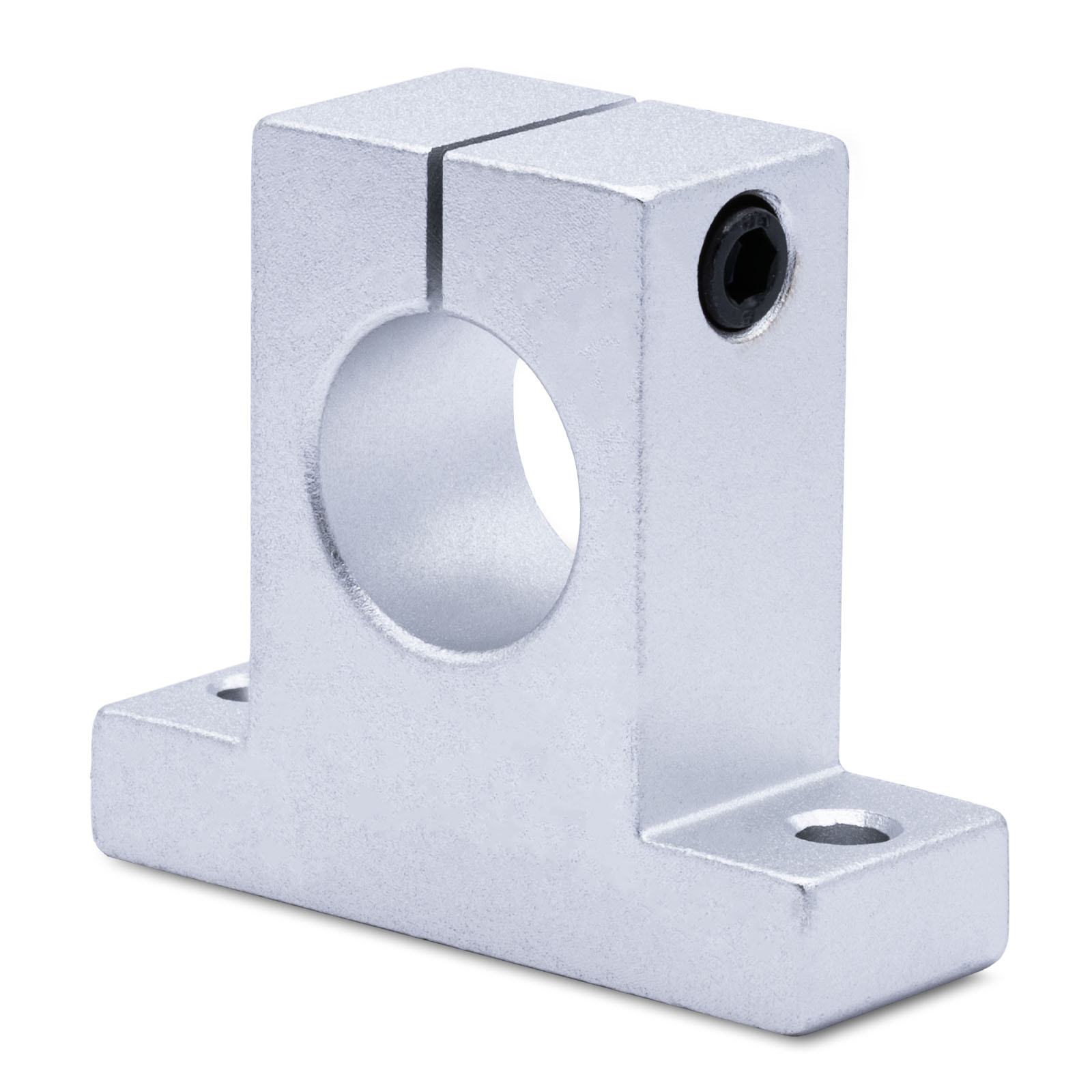

Держатель вала SK12
Держатель вала SK12
151
руб. /шт
Крепление вала Ø12 мм
Опора для полированного вала диаметром 12 мм. Используется как конструктивный элемент в системах точных перемещений, для фиксации направляющего вала вдоль опорной плоскости.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | D | H | h | T | C | W | E | B | S | J |
| SK8 | 8 | 32.8 | 20 | 6 | 32 | 42 | 18 | 14 | Ø5.5 | M4 |
| SK10 | 10 | 32.8 | 20 | 6 | 32 | 42 | 18 | 14 | Ø5.5 | M4 |
| SK12 | 12 | 37.5 | 23 | 6 | 32 | 42 | 20 | 14 | Ø5.5 | M4 |
| SK16 | 16 | 44 | 27 | 8 | 38 | 48 | 25 | 16 | Ø5.5 | M4 |
| SK20 | 20 | 51 | 31 | 10 | 45 | 60 | 30 | 20 | Ø6.6 | M5 |
| SK25 | 25 | 60 | 35 | 12 | 56 | 70 | 38 | 24 | Ø6.6 | M6 |
| SK30 | 30 | 70 | 42 | 12 | 64 | 84 | 44 | 28 | Ø9 | M6 |
| SK40 | 40 | 96 | 60 | 15 | 90 | 114 | 60 | 36 | Ø11 | M8 |
Скачать 3D-модель для Держатель вала SK12
