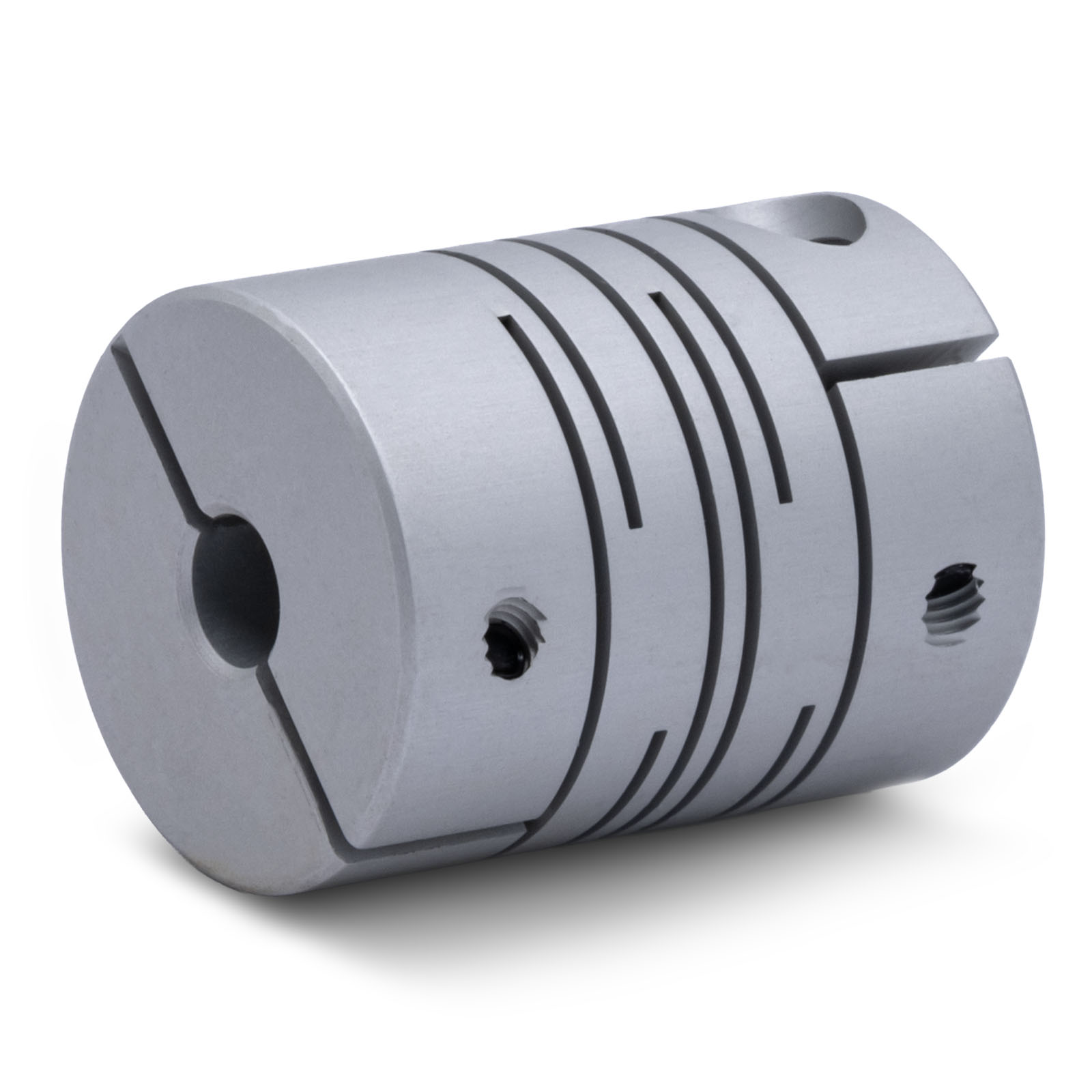

CIC-25х31-8х8 - муфта гибкая разрезная

CIC-25х31-8х8 - муфта гибкая разрезная Копировать информацию о товаре в буфер

Муфта с параллельными прорезями, для соединения валов 8x8 мм и передачи крутящего моментаматериал алюминий. Хорошо компенсирует несоосность и смещение осей вращения.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Длина
31
Диаметр
25
Материал
алюминий
Крутящий момент, max.
4.0 Нм
Все характеристики
(0)
отзывов: 0
792 792 р. / шт

Разрезная муфта повышенной гибкости

Муфта соединительная с параллельными пропилами для увеличения гибкости. Цельный алюминиевый корпус, отсутствие сборных соединений, беззазорная передача момента при реверсе. Благодаря прорезям компенсирует значительную несоосность соединяемых валов.

Технические характеристики

ПараметрЗначение
Соединямый диаметр #1, мм8
Соединямый диаметр #2, мм8
Крутящий момент(макс.)4.0 Нм
Макс. угол между валами
Радиальное смещение валов±0.2 мм
Скорость вращения(макс.)8500 об/мин
Обработка поверхностиоксидирование
Момент инерции, кг*м22.6×10-6
Материалалюминий
Жесткость на кручение330 Нм/рад

Чертежи

свернуть

Чертеж CIC-25х31-8х8

Чертеж для CIC-25х31-8х8

Модельd1d2DL
CIC-20х26-5х6 5 6 20 26
CIC-25х31-6.35х8 6.35 8 25 31
CIC-32х41-6.35х10 6.35 10 30 30
CIC-25х31-8х8 8 8 25 31
CIC-25х31-8х10 8 10 25 31
CIC-32х41-12х14 12 14 32 41
DR-20-6.35x6 6 6.35 20 26
DR-30-12.7x10 10 12.7 25 31
DR-30-12x14 12 14 32 41
CIC-32х41-6.35х10 6.35 10 30 30
CIC-25х31-6.35х8 6.35 8 25 31
