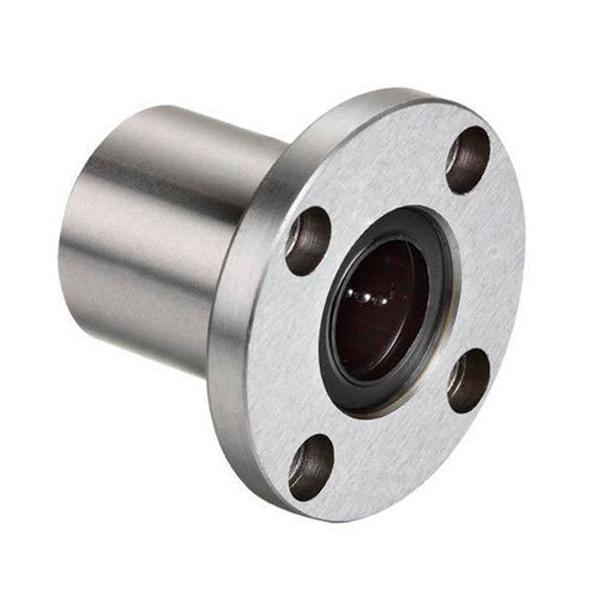

LMF10 - Втулка шариковая с фланцем (линейный подшипник) на вал 10 мм

LMF10 - Втулка шариковая с фланцем (линейный подшипник) на вал 10 мм
LMF10 - Втулка шариковая с фланцем (линейный подшипник) на вал 10 мм
183 руб. /шт
Кол-во:
Избранное
Сравнить

Втулка шариковая(линейный подшипник) с круглым фланцем.

Для вала WC диаметра 10 мм. Применяется в качестве подшипников качения в системах линейных перемещений.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чертеж для LMF10 - Втулка шариковая с фланцем (линейный подшипник) на вал 10 мм

МодельdrDD1PCDLd2×d1×hHДин. CN
LMF8 8 мм 32 мм 15 мм 24 24 мм 3.4×6.5×3.3 мм 5 мм 27 кгс
LMF10 10 мм 40 мм 19 мм 29 29 мм 4.5×8×4.4 мм 6 мм 38 кгс
LMF12 12 мм 42 мм 21 мм 32 30 мм 4.5×8×4.4 мм 6 мм 52 кгс
LMF16 16 мм 48 мм 28 мм 38 37 мм 4.5×8×4.4 мм 6 мм 80 кгс
LMF20 20 мм 54 мм 32 мм 43 42 мм 5.5×9.5×5.4 мм 8 мм 90 кгс
LMF25 25 мм 62 мм 40 мм 51 59 мм 5.5×9.5×5.4 мм 8 мм 110 кгс
LMF30 30 мм 74 мм 45 мм 60 64 мм 6.6×11×6.5 мм 10 мм 150 кгс
LMF35 35 мм 82 мм 52 мм 67 70 мм 6.6×11×6.5 мм 10 мм 170 кгс
LMF40 40 мм 96 мм 60 мм 78 80 мм 9×14×8.6 мм 13 мм 220 кгс
LMF50 50 мм 116 мм 80 мм 98 100 мм 9×14×8.6 мм 13 мм 390 кгс
LMF60 60 мм 134 мм 90 мм 112 110 мм 11×17.5×10.8 мм 18 мм 480 кгс
