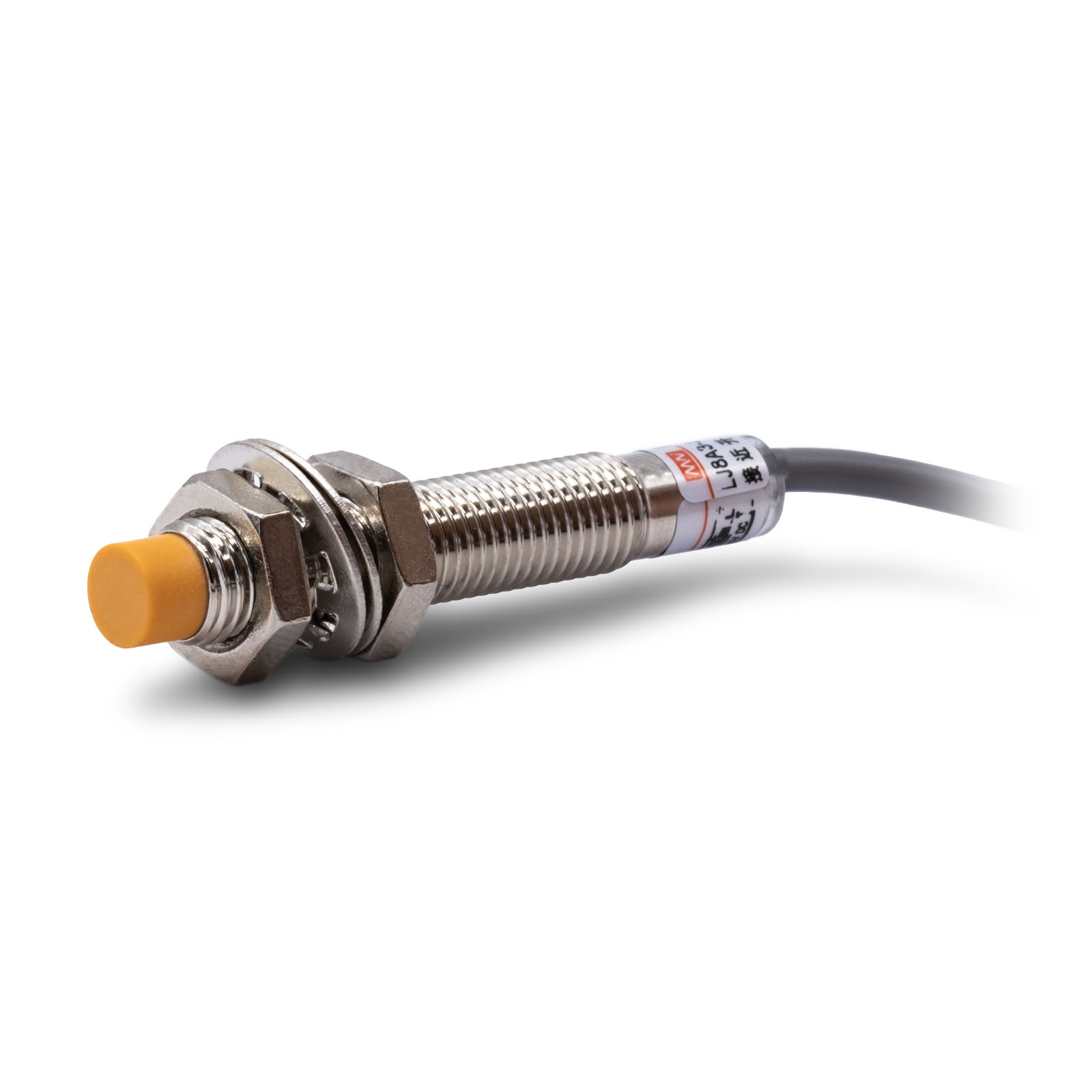

LJ8A3-2-Z/AX - Датчик индуктивный NPN, NC
LJ8A3-2-Z/AX - Датчик индуктивный NPN, NC
323
руб. /шт
Концевой бесконтактный активный датчик индуктивного типа. Металлический корпус с резьбой М8х1.0 для монтажа в отверстие. Тип NPN, NC (нормально замкнутый - при срабатывании выход отсоединяется от минуса питания). Возможен монтаж заподлицо. Нормально закрытые датчики допускают последовательное подключение к одному входу контроллера, что увеличивает потребление тока(ток течет, пока не сработает один из датчиков), но также позволяет сразу обнаружить обрыв в цепи датчиков.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Транзистор | Тип | Дистанция Sn | Диаметр корпуса |
|---|---|---|---|---|
| LJ12A3-4-Z/AX | NPN | NC | 4 мм | 12 мм |
| LJ12A3-4-Z/BX | NPN | NO | 4 мм | 12 мм |
| LJ12A3-2-Z/AY | PNP | NC | 2 мм | 12 мм |
| LJ12A3-2-Z/BY | PNP | NO | 2 мм | 12 мм |
| LJ8A3-2-Z/BX | NPN | NO | 2 мм | 8 мм |
| LJ8A3-2-Z/AX | NPN | NC | 2 мм | 8 мм |
| LJ8A3-2-Z/BY | PNP | NO | 1 мм | 8 мм |
| LJ8A3-2-Z/AY | PNP | NC | 1 мм | 8 мм |
| LJ8A3-1-Z/BX | NPN | NO | 1 мм | 8 мм |
| LJ8A3-1-Z/AX | NPN | NC | 1 мм | 8 мм |
| LJ4A3-1-Z/AY | PNP | NC | 1 мм | 4 мм |
| LJ4A3-1-Z/BY | PNP | NO | 1 мм | 4 мм |
| LJ4A3-1-Z/AX | 4 мм | |||
| LJ4A3-1-Z/BX | N[N | NO | 1 мм | 4 мм |
Размеры датчиков LJ
| Модель | L | L1 | M | A | H | W | D1 | E | D | S |
|---|---|---|---|---|---|---|---|---|---|---|
| LJ12A3-4-Z/AX | 52 мм | 42 мм | М12х1.0 | 33 мм | 1.5 мм | 4 мм | 21 мм | 17 мм | 10.5 мм | 7.5 мм |
| LJ12A3-4-Z/BX | 52 мм | 42 мм | М12х1.0 | 33 мм | 1.5 мм | 4 мм | 21 мм | 17 мм | 10.5 мм | 7.5 мм |
| LJ12A3-2-Z/AY | 60 мм | 50 мм | М12х1.0 | 41 мм | 1.5 мм | 4 мм | 21 мм | 17 мм | - | - |
| LJ12A3-2-Z/BY | 60 мм | 50 мм | М12х1.0 | 41 мм | 1.5 мм | 4 мм | 21 мм | 17 мм | - | - |
| LJ8A3-2-Z/BX | 45 мм | 35 мм | М8х1.0 | 28 мм | 1 мм | 3 мм | 15 мм | 13 мм | 6.5 мм | 4.5 мм |
| LJ8A3-2-Z/AX | 45 мм | 35 мм | М8х1.0 | 28 мм | 1 мм | 3 мм | 15 мм | 13 мм | 6.5 мм | 4.5 мм |
| LJ8A3-2-Z/BY | 45 мм | 35 мм | М8х1.0 | 28 мм | 1 мм | 3 мм | 15 мм | 13 мм | 6.5 мм | 4.5 мм |
| LJ8A3-2-Z/AY | 45 мм | 35 мм | М8х1.0 | 28 мм | 1 мм | 3 мм | 15 мм | 13 мм | 6.5 мм | 4.5 мм |
| LJ8A3-1-Z/BX | 50 мм | 40 мм | М8х1.0 | 32 мм | 1 мм | 3 мм | 15 мм | 13 мм | - | - |
| LJ8A3-1-Z/AX | 50 мм | 40 мм | М8х1.0 | 32 мм | 1 мм | 3 мм | 15 мм | 13 мм | - | - |
| LJ4A3-1-Z/AY | 31 мм | - | 4 мм | - | - | - | - | - | - | - |
| LJ4A3-1-Z/BY | 31 мм | - | 4 мм | - | - | - | - | - | - | - |
| LJ4A3-1-Z/AX | 31 мм | - | 4 мм | - | - | - | - | - | - | - |
| LJ4A3-1-Z/BX | 31 мм | - | 4 мм | - | - | - | - | - | - | - |
ЧЕРТЕЖИ
Схема подключения нескольких датчиков к одному входу:
