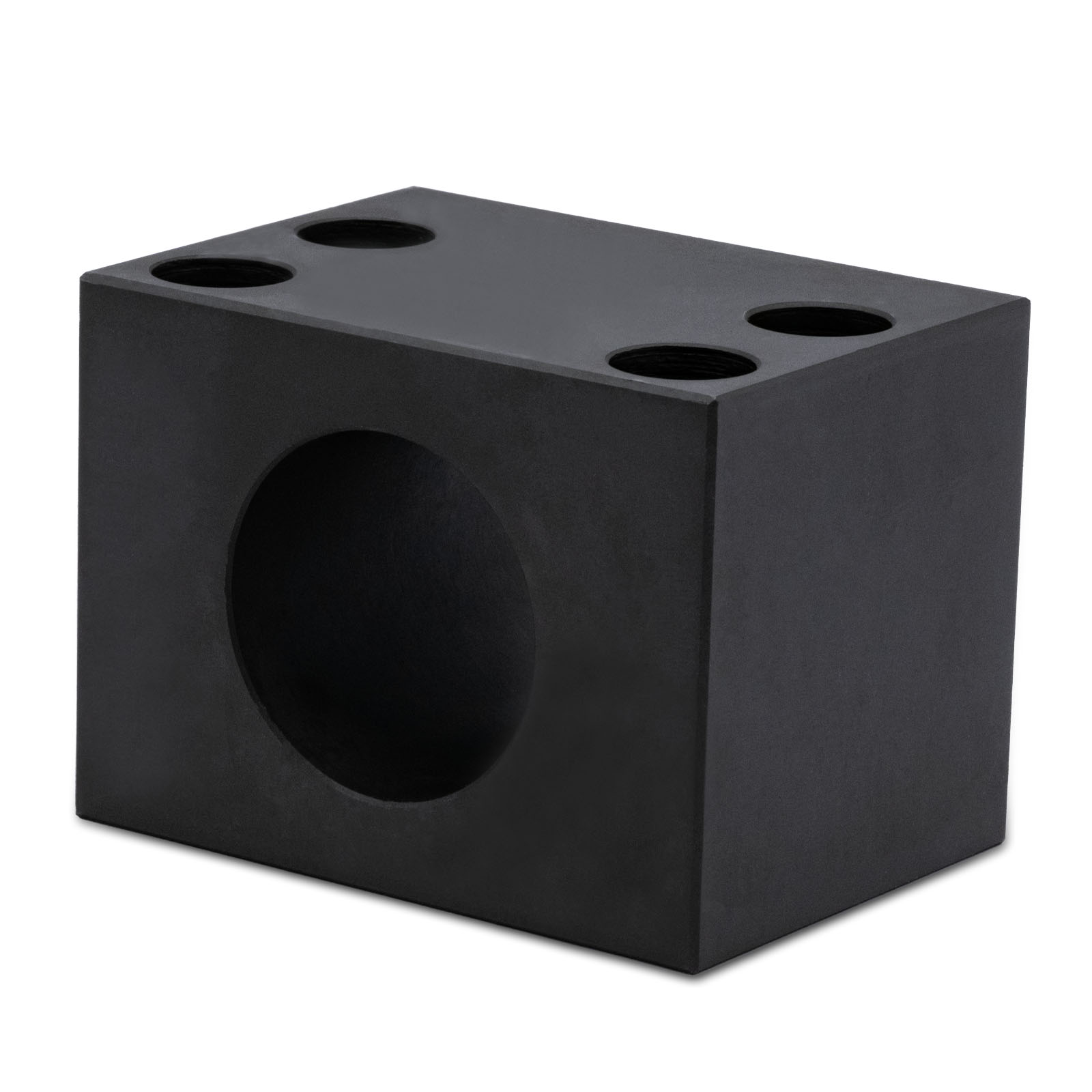

Держатель шариковой гайки MGD25 стальной

Держатель шариковой гайки MGD25 стальной
Держатель шариковой гайки MGD25 стальной
4112 руб. /шт
Кол-во:
Избранное
Сравнить

Кронштейн монтажный(модуль крепления) гайки ШВП 25-05

Данный модуль крепления подходит ко всем гайкам SFU2505, SFU2510, DFU2505, DFU2510, а также Hiwin R25-05 FSI, R25-10 FSI. Подходит для всех гаек 16 мм с фланцем по стандарту DIN 69051 (ISO 3408). Модуль цельнометаллический, материал: сталь.

Рейтинг
  • Отзывы
  • Скачать
  • Чертежи
ОТЗЫВЫ
ЧЕРТЕЖИ

Держатель шариковой гайки MGD25 стальной. Схематический чертеж.

Модель
типоразмер ШВП, мм
D1
±0.1 мм
  D6 A
B
±0.1 мм
H
±0.1 мм
H1 E1 E2 N S S1
T1
S2 T2 Тип
L
Вес, кг
MGD16 16 28.4 38
50
35
24
46
50
20
20
8.4
M10
15
M5
10
ВВ2
37
1
MGD20 20 36.4 47 55 37.5 28 54 55 23 22 8.4 M10 15 M6 11 ВВ2 45 1.25
MGD25 25 40.4 51 55 40 30 60 60 23 22 8.4 M10 15 М6 11 ВВ2 49 1.4
MGD32 32
50.4
65 70 50 35 70 75 30 27 13 M16 20 М8
14 ВВ2 52 2.8
MGD40 40
63.4 78
80
60
42
84
90
35
31
15
M18
25
M8
17
ВВ1
66
3.65
MGD50 50
75.4 93 95 70 48 96 110 45 34 17 M20 30 M10 17 ВВ1 75 5.8
