DB86 - Кронштейн для двигателя

DB86 - Кронштейн для двигателя Копировать информацию о товаре в буфер

Кронштейн для двигателя, Тип двигателя шаговый двигатель, Фланец 86 мм (NEMA 34), Материал алюминий

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
3646 3 646 р. / шт

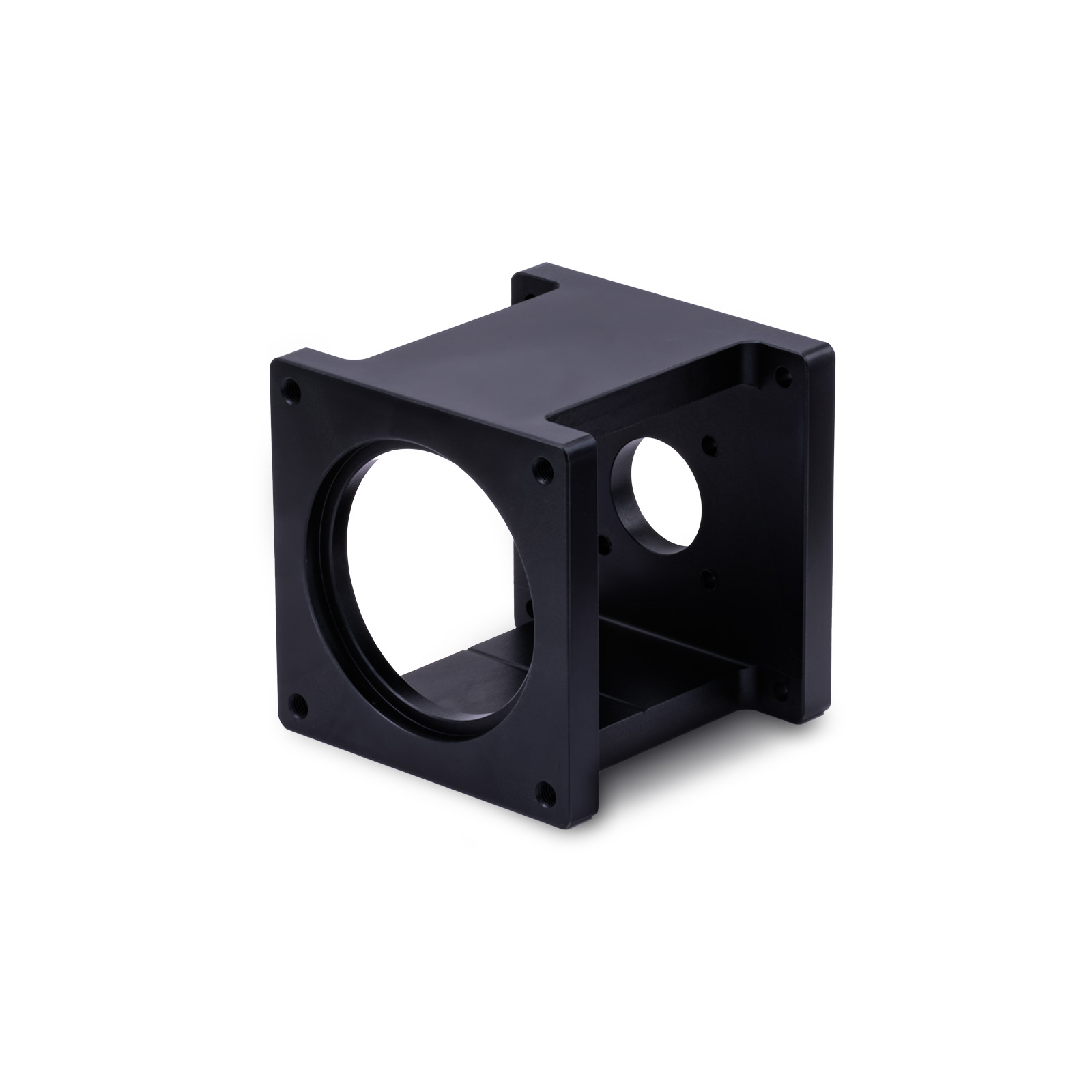

Кронштейн DB86 для шагового двигателя с фланцем 86 мм (NEMA 34)

Кронштейн DB86 для монтажа двигателя. Кронштейн имеет две стороны: с одной стороны крепится шаговый двигатель с фланцем 86 мм (NEMA 34), на противоположной стороне имеются отверстия 5.1/M6 для крепления к опорам, станине и другим базовым элементам станка. Кронштейн позволяет соединять шаговый двигатель и винт ШВП с помощью муфты.

Технические характеристики

ПараметрЗначение
Тип двигателяшаговый двигатель
Фланец86 мм (NEMA 34)
Резьба5.1/M6
Длина80
Материалалюминий
Цветчерный

Чертежи

свернуть
Чертеж для

МодельDWLHH1W1D1D2D3D4D5D6XX1
DB57 3860606073047,1425284738M55.1/M6
DB86 7380808094569,6283247/6055M65.1/M6
DB110 85110110110126093,3364247/9085M86.8/M8
DB130 1001301301301580109,6404747/11095M86.8/M8
DS60 506060607302528477040M55.1/M6
DS80 70808080945283247/609055M65.1/M6
DS110 951101101101260364247/9013084M86.8/M8
DS130 1101301301301580404747/11014595M86.8/M8

Совместимые товары отсутствуют.
