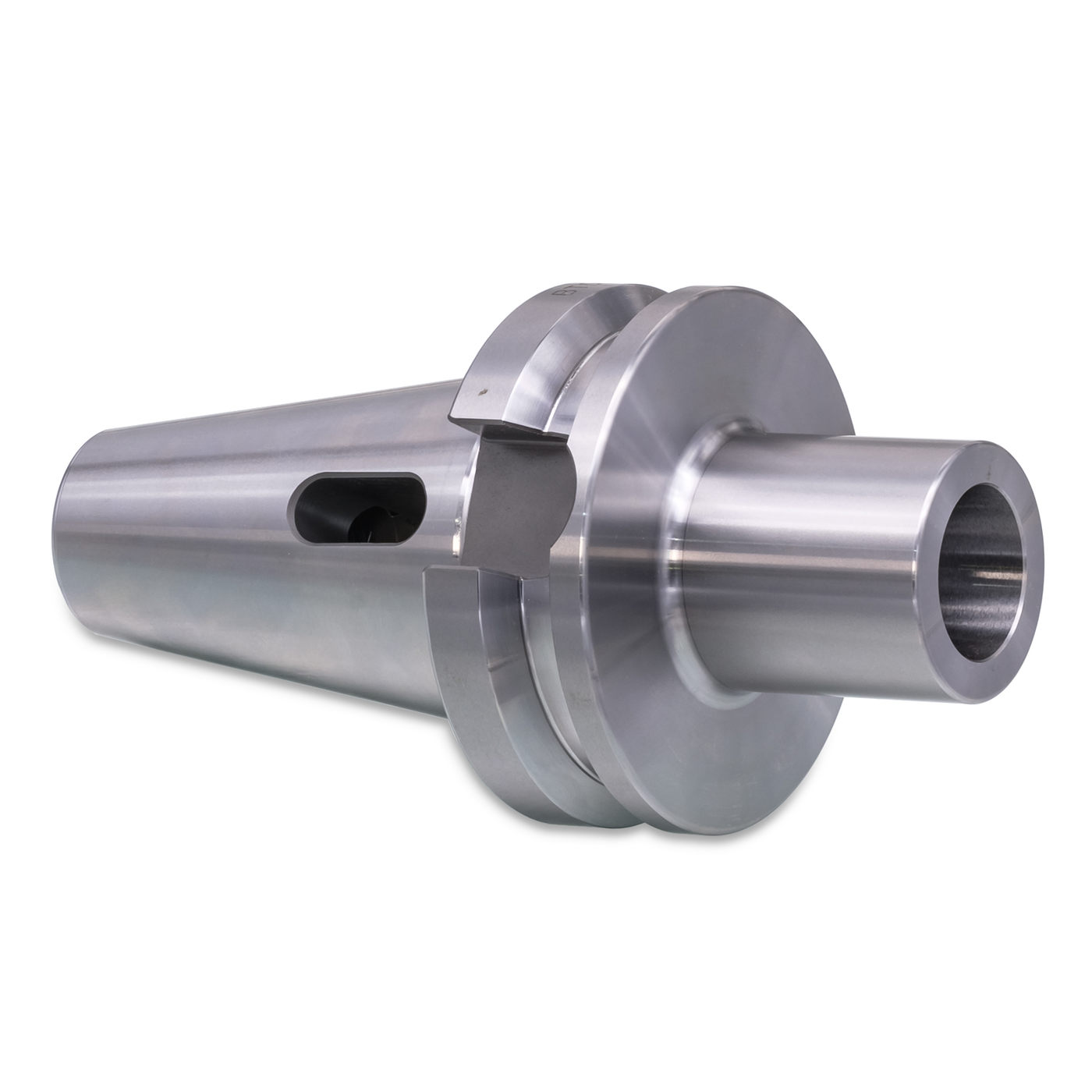

BT50-MTA2-060 - оправка с конусом Морзе

BT50-MTA2-060 - оправка с конусом Морзе Копировать информацию о товаре в буфер

Устанавливается на станке в конус BT50, на выходе конус морзе КМ2 тип A (с лапкой). Общая длина 60 мм, Рабочая длина 60. Биение не более 0.005 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
7055 7 055 р. / шт

Оправка для фиксации инструмента с конусом Морзе

Оправка фрезерная с выколоткой конус MAS403 BT50 для фиксации инструмента с хвостовиком конус Морзе КМ2.
Инструмент в оснастке закрепляется заклиниванием лапки, извлечается с помощью специальной клиновидной выколотки через паз в патроне.

Технические характеристики

ПараметрЗначение
Конус станкаBT50
Выходной конусКМ2
Общая длина60 мм
Рабочая длина60
Материалсталь
Биение, не более0.005 мм

Чертежи

свернуть
Чертеж для

МодельLL1L2DD1Тип исполнения
BT40-MTA1-45 110.4 мм452025 мм12.065 мм1
BT40-MTA2-60 125.4 мм603532 мм17.780 мм1
BT40-MTA3-75 140.4 мм755040 мм23.825 мм1
BT40-MTA4-95 155.4 мм906550 мм31.267 мм1
BT50-MTA2-060 161.8 мм602032 мм17.780 мм1
BT50-MTA3-075 161.8 мм753540 мм23.825 мм1
BT50-MTA4-090 191.8 мм905050 мм31.267 мм1
BT50-MTA5-105 206.8 мм1056563 мм44.399 мм1
