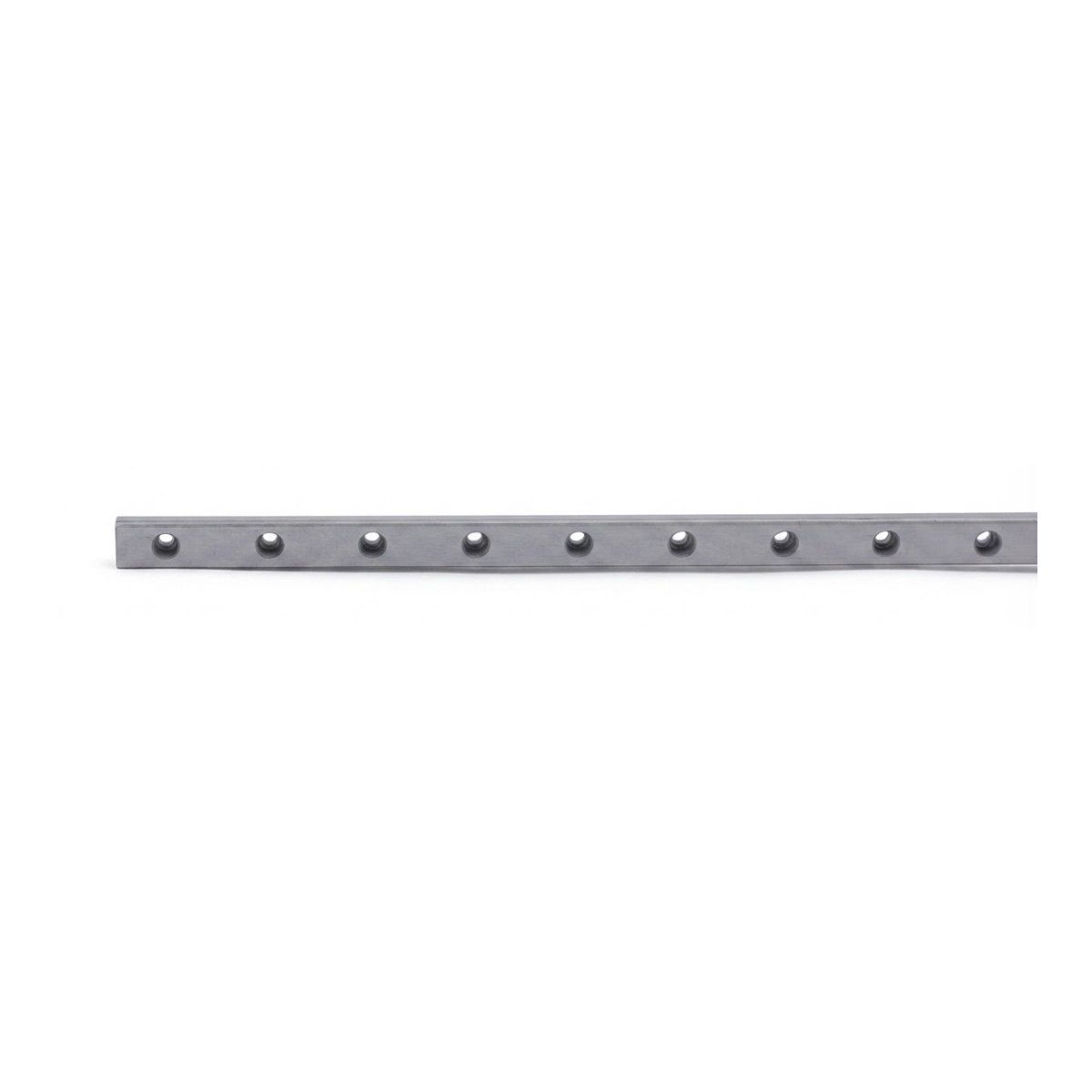

MGN12-600 - минирельс профильный Копировать информацию о товаре в буфер
Миниатюрные профильные рельсы серии MGN, ширина рельса 12 мм. Длина рельса 600 мм.
Наличие: есть (обновл. 22.10.2025)
Профильная миниатюрная рельсовая направляющая
Длина отрезка рельса 600 мм, данная позиция не режется. Цена указана за 600 мм
Профильная рельсовая направляющая бюджетной серии MGN - миниатюрные рельсы с U-образным профилем канавок. Типоразмер(ширина рельса) 12 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль дорожек позволяет выдерживать нагрузки по всем направлениям.
Оптимально применимы в оборудовании, где требуется позиционирование без нагрузки - 3D-принтеры, граверы (в т.ч. лазерные), оси Z станков плазменной резки и т.п.
Максимальная длина продукции - см. ниже блок "цена при покупке оптом". Кратность реза продукции можно выбрать при добавлении в корзину, а также согласовать с менеджером.
Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.
Рез рельсов производится в размер, абразивом. Точность реза +/- 3 мм, угол реза в 90 градусов не гарантируется. На концах рельс возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется(если это важно - укажите в заявке или предусмотрите соответствующий припуск).
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер | 12 мм |
| Материал | подшипниковая сталь |
| Макс. длина | 600 мм |
| Точность | C (стандарт.) |
| Серия | MGN |
| Ширина | стандартная |
Точность направляющих MG
| Класс точности | C | |
| Допустимые отклонения по высоте (Н) | ±0.04 | |
| Допуcтимое отклонение по ширине (N) | ±0.04 | |
| Один комплект | Среднее отклонение по высоте (Н) | 0.04 |
| Среднее отклонение по высоте (Н) | 0.04 | |
| Среднее отклонение по ширине N | 0.08 | |
Допустимое отклонение параллельности
| Длина рельса, мм |
Max. отклонение, мкм |
||
| <50 | 12 | ||
| 50-80 | 13 | ||
| 80-125 | 14 | ||
| 125-200 | 15 | ||
| 200-250 | 16 | ||
| 250-315 | 17 | ||
| 315-400 | 18 | ||
| 400-500 | 19 | ||
| 500-630 | 20 | ||
Чертежи
| Модель | A | H | B | L | N | H1 | S | S1 | M | h | ⌀d | ⌀d1 | f | E | Ma, Нм | Mb, Нм | Mc, Нм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MGN7С | 4.7 | 8 | 7 мм | 23.4 | 8 | 6.5 | 17 | 12 | M2 | 2.5 | 4.2 | 2.4 | 2.4 | 15 | 2.8 Нм | 2.8 Нм | 5.0 Нм |
| MGN7H | 4.7 | 8 | 7 мм | 33 | 13 | 6.5 | 17 | 12 | M2 | 2.5 | 4.2 | 2.4 | 2.4 | 15 | 8.5 Нм | 8.5 Нм | 9.1 Нм |
| MGN9C | 6.5 | 10 | 9 мм | 31 | 10 | 8 | 20 | 15 | M3 | 3 | 6 | 3.5 | 4 | 20 | 7.3 Нм | 7.3 Нм | 10.2 Нм |
| MGN9H | 6.5 | 10 | 9 мм | 41 | 16 | 8 | 20 | 15 | M3 | 3 | 6 | 3.5 | 4 | 20 | 18.0 Нм | 18.0 Нм | 18.0 Нм |
| MGN12С | 8 | 13 | 12 мм | 35 | 15 | 10 | 27 | 20 | M3 | 3.5 | 6 | 3.5 | 3 | 25 | 10.1 Нм | 10.1 Нм | 19.2 Нм |
| MGN12H | 8 | 13 | 12 мм | 47.7 | 20 | 10 | 27 | 20 | M3 | 3.5 | 6 | 3.5 | 3 | 25 | 25.5 Нм | 25.5 Нм | 31.7 Нм |
| MGN15С | 10 | 16 | 15 мм | 43 | 20 | 12 | 32 | 25 | M3 | 4 | 6 | 3.5 | 4 | 40 | 21.1 Нм | 21.1 Нм | 38.2 Нм |
| MGN15H | 10 | 16 | 15 мм | 61 | 25 | 12 | 32 | 25 | M3 | 4 | 6 | 3.5 | 4 | 40 | 55.1 Нм | 55.1 Нм | 63 Нм |
