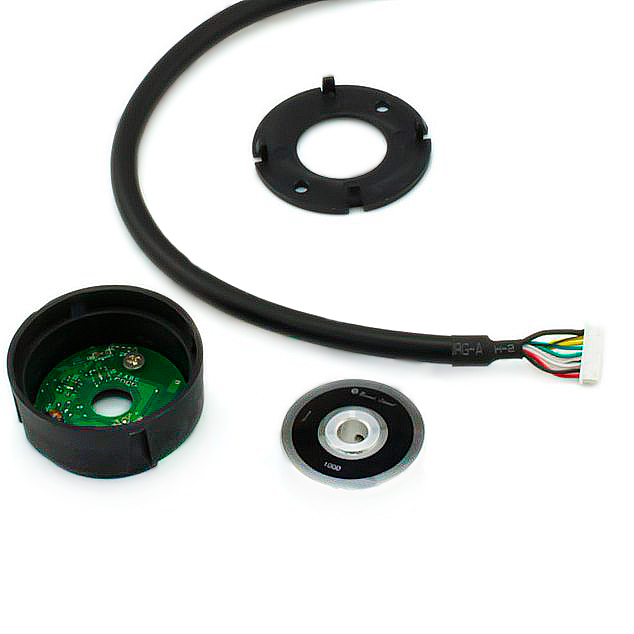

Энкодер оптический HS30A-1000P-6.35P

Энкодер оптический HS30A-1000P-6.35P
Энкодер оптический HS30A-1000P-6.35P
2746 руб. /шт
Кол-во:
Избранное
Сравнить

Оптический энкодер, 1000 линий

Датчик угла поворота инкрементальный. Разрешение 1000 линий(4000 имп/об). Сигналы однофазные, амплитудой 5 В. На вал 6.35 мм. Нулевой метки нет.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Энкодероптический инкрементальный
Разрешение4000 имп/об
Напряжение, U5 В
Сигналоднофазный
Частота20 кГц
Температура среды-40..+85°C
Диаметр вала6.35 мм
ЧЕРТЕЖИ

Энкодер оптический HS30A-1000P-6.35P. Схематический чертеж.

Форма выходного сигнала:

 Форма сигнала энкодера HS30A
